Dvojni palični cilinder serije CXS

Dvojni palični cilinder serije CXS | Kompakten pnevmatski cilinder visoke trdnosti brez rotacije

Blagovna znamka: SOLH by Richge Technology

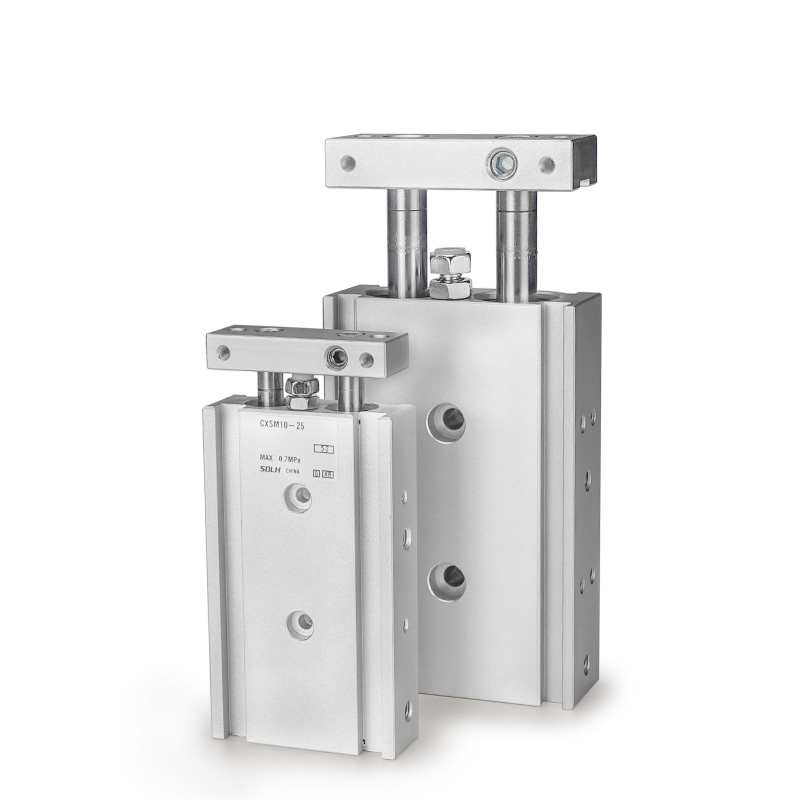

Pregled izdelka in osnovna struktura

     Serija SOLH CXS je visoko tog tanek dvojni valj, ki ima integrirano strukturo z dvojnim batom in dvojno vodilno palico. S koaksialnimi dvojnimi palicami in sinhronim pogonom z dvema batoma zagotavlja skoraj dvojni potisk v primerjavi z enojnimi valji, skupaj z izjemno natančno zmogljivostjo brez vrtenja ±0,1°. Ta cilinder z odlično togostjo in močno odpornostjo na bočne obremenitve ne potrebuje dodatnih vodilnih dodatkov, popolnoma primeren za visoko natančno linearno gibanje, kot je pobiranje in namestitev, prenos materiala, pozicioniranje in rahlo stiskanje v kompaktnih avtomatiziranih prostorih.

Glavne strukturne prednosti

• Integracija dvojnega bata in dvojnega vodila: Izbirne konfiguracije z drsnimi ležaji (M) in krogličnimi ležaji (L) s popolnoma univerzalnimi skupnimi merami, združljive z različnimi delovnimi pogoji in stroškovnimi proračuni.

• Standardna magnetna in medpomnilniška zasnova: Vgrajen magnetni obroč (standardna pripona Z) rezervira položaje za neposredno namestitev magnetnega stikala brez dodatnih nosilcev. Dvostranski gumijasti odbojnik je standarden; zračni blažilnik je neobvezen za modele z velikimi izvrtinami za odpravo udarca pri visoki hitrosti.

• Vgrajena visoka togost: Integrirana struktura z dvojno palico močno poveča splošno strukturno stabilnost, učinkovito se upira bočnim in ekscentričnim obremenitvam, kar zagotavlja stabilno in ponovljivo natančnost linearnega gibanja.

Klasifikacija osnovne podserije (tip ležaja in palice)

Serija CXS pokriva štiri običajne modele, ki se popolnoma ujemajo s scenariji nizke hitrosti, težke obremenitve, visoke hitrosti, natančnosti in dvostranskega dela skozi drog za kompaktno opremo za avtomatizacijo.

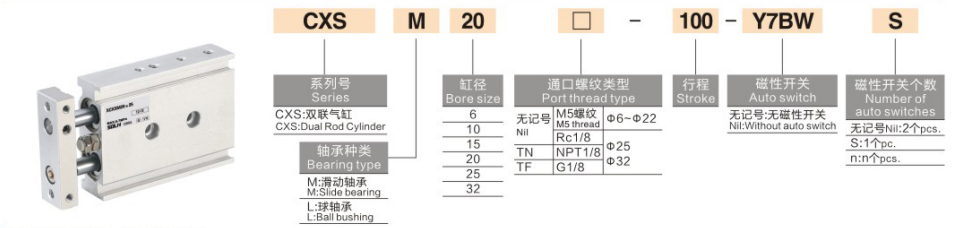

Popolna pravila za poimenovanje modelov

Primer modela: CXSM20-50Z-M9B

1. Opredelitev kode poimenovanja

1. Koda serije: CXS + tip ležaja in palice (M / L / WM / WL)

2. Velikost izvrtine: 6 / 10 / 15 / 20 / 25 / 32 mm (celoten obseg standardnih izvrtin)

3. Standardni udarec: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (največji hod: 100 mm)

4. Konfiguracija pufra in magnetnega obroča

￮ Z: Standardna konfiguracija (vgrajen magnetni obroč + gumijasti odbojnik z dvojnim koncem, združljiv z namestitvijo magnetnega stikala)

￮ AZ: Zračni blažilnik (samo za velike izvrtine φ20/25/32, za scenarije proti udarcem pri visokih hitrostih in težkih obremenitvah)

￮ Brez pripone Z: Nemagnetni tip (namestitev magnetnega stikala ni na voljo)

5. Magnetno stikalo: Izbirni modeli D-M9B, D-A93, D-M9N in drugi; neposredno nameščen na stranske utore vodilne palice brez montažnih nosilcev

6. Naprava za zaklepanje (izbirno): R (zaklep uvlečnega konca), P (zaklep podaljšanega konca)

Splošni standardni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, suh zrak)

• Način delovanja: Dvojno delujoča sinhrona vožnja z dvojnim batom (dvojna moč potiska)

• Razpon delovnega tlaka: 0,1 ~ 0,7 MPa (najmanjši delovni tlak: 0,1 MPa)

• Dokazni pritisk: 1,05 MPa

• Temperatura okolja: -10℃~60℃ (konvencionalno okolje brez ledu)

• Hitrost delovanja: 30~300 mm/s (CXSL visoke hitrosti do 400 mm/s)

• Natančnost proti vrtenju: ±0,1° (ultra visoka natančnost, skoraj nič torzije)

• Način medpomnilnika: Dual-end gumijasti blažilnik kot standard; zračni blažilnik (AZ) neobvezen za izvrtine φ20/25/32

• Velikost vrat cevi

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Montažni način: 3-stranska montaža (spodaj / zgoraj / stran), prilagodljiva namestitev, ki se prilagaja različnim kompaktnim postavitvam opreme

Teoretični podatki o potisku in napetosti (@0,5 MPa, enota: N)

Dvobatna struktura zagotavljadvojna izhodna sila v primerjavi z enobatnimi valji enake velikosti izvrtine

Vodnik za hitro izbiro

1. Izbira tipa ležaja in droga: izberite CXSM za delovne pogoje, odporne na obrabo in velike obremenitve; izberite CXSL za visoko hitrost in izjemno gladko delovanje; uporabite CXSWM/CXSWL za dvostranski izhod skozi palico in zahteve za dvostransko delovanje.

2. Izbira magnetne konfiguracije: izberite pripono Z z vgrajenim magnetnim obročem za zaznavanje položaja poteze; izpustite pripono Z za nemagnetne scenarije uporabe.

3. Izbira konfiguracije medpomnilnika: Opremite zračni blažilnik AZ za delovne pogoje pri visoki hitrosti, dolgem hodu in močnem udarcu; sprejme standardni gumijasti blažilnik za običajne splošne scenarije.

4. Izbira izvrtine in giba: potrdite velikost izvrtine glede na dejanske zahteve glede potiska in obremenitve; standardno območje giba je 5~100 mm z največjo omejitvijo giba 100 mm.

Povzetek v enem stavku

     Dvojni cilinder serije SOLH CXS ima izhod z dvojnim batom in dvojnim potiskom, natančnost ničelne rotacije ±0,1°, visoko bočno odpornost na obremenitev in izbirni zračni blažilnik, ki služi kot stroškovno učinkovita visoko natančna pogonska rešitev za kompaktne avtomatizirane postaje za pozicioniranje, stiskanje in prenos.
