Zračni cilinder

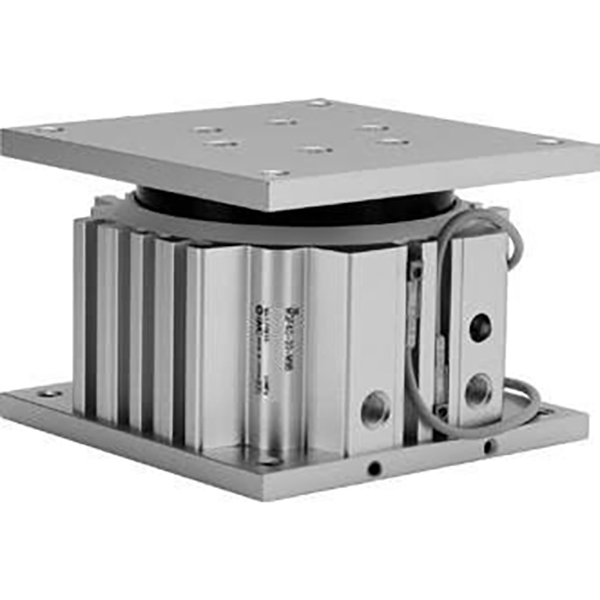

Cilinder vodilne mize SOLH MGF z nizkim profilom je popolnoma zamenljiv z ustreznimi primerki SMC. Zasnovano z integrirano koncentrično vodilno pušo velikega premera, prekine omejitev smeri tradicionalnih valjev z dvojno vodilno palico in zagotavlja enakomerno 360° protiupogibno zmogljivost proti ekscentričnim obremenitvam. Njegova skupna višina namestitve je zmanjšana za 15 % ~ 20 % v primerjavi s serijo MGQ za izjemno ravno kompaktno postavitev. Razpoložljive velikosti izvrtin: φ40, φ63, φ100 mm s standardnimi kratkimi gibi v razponu od 30 mm do 100 mm, optimizirani za težke operacije s kratkim hodom. Vgrajeni zatiči proti vrtenju zagotavljajo izjemno visok dovoljen navor do 409 N·m za model φ100, stabilen pod ekscentrično silo iz vseh smeri brez zagozdenja ali premika, z najvišjo natančnostjo proti vrtenju ±0,05°. Podprta je dvosmerna montaža zgoraj in spodaj; T-utori na treh straneh telesa omogočajo namestitev magnetnega stikala na štirih straneh. Opremljeni so standardni dvostranski gumijasti odbojniki in delovanje brez olja brez vzdrževanja. 10-prednastavljena različica za čiščenje z nizko vsebnostjo prahu izpolnjuje stroge zahteve delavnic za polprevodnike, elektroniko 3C in medicinskih delavnic. Približno 15 % lažji od običajnih struktur, se pogosto uporablja za dviganje obdelovancev, izmet vbodne šablone, obračanje z indeksom postaje in težko potiskanje na kratkih razdaljah, saj je idealen kompakten pnevmatski aktuator, ki zahteva vsesmerno zaščito pred odklonom in visoko zmogljivost navora v omejenem prostoru za namestitev.

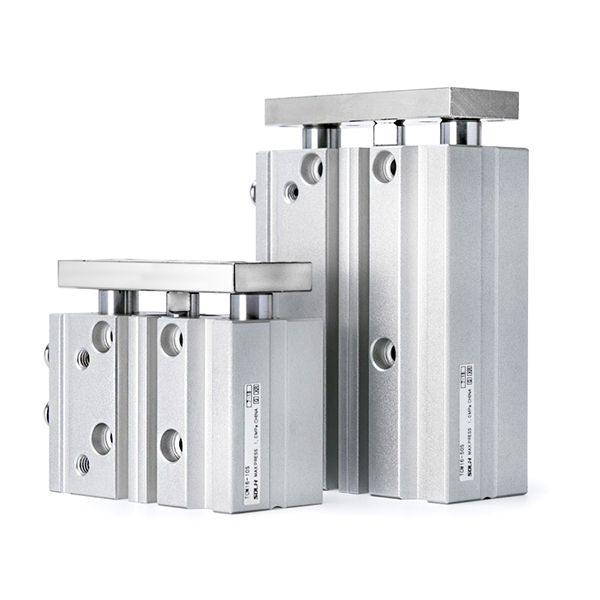

Triosni valj vodilne palice serije SOLH TC je neposredna zamenjava za serijo SMC MGP. Ima integrirano triosno strukturo, sestavljeno iz dveh vodilnih palic in osrednje batnice, ki se ponaša z izjemno visoko togostjo. Njegova torzijska odpornost in bočna obremenitev sta več kot dvakrat večji od običajnih valjev z dvojno vodilno palico, kar učinkovito preprečuje upogib in položajni zamik. Razpoložljive velikosti izvrtin segajo od φ6 mm do 100 mm z dvema različicama jedra: natančni kroglični ležaji TCL zagotavljajo izjemno nizko trenje in gladko gibanje za visokofrekvenčno dviganje in natančno pozicioniranje; Tip drsnega ležaja iz medeninaste zlitine TCM se ponaša z vrhunsko odpornostjo proti obrabi in odpornostjo na udarce pri težkih obremenitvah, prašnih okoljih in zaustavitvah transportnih linij. Standardni gibi pokrivajo od 5 mm do 500 mm. Izbirne konfiguracije vključujejo nastavitev giba J-tipa (največ 50 mm nastavljivo območje) in -T visokotemperaturno različico, ki deluje enakomerno od -20 ℃ do 120 ℃. Standardne konfiguracije vključujejo vgrajene magnetne obroče, gumijaste blažilnike z dvojnim koncem in delovanje brez olja brez vzdrževanja. Vgrajene so večsmerne montažne luknje in štiristranske reže za magnetna stikala, medtem ko dvojne zračne odprtine na vrhu in ob strani omogočajo prilagodljivo postavitev cevi. Dodatki za prirobnice in nožne nosilce podpirajo različne orientacije namestitve. Delovni tlak se giblje od 0,1 MPa do 1,0 MPa, merilne luknje za pozicioniranje pa zagotavljajo zanesljivo ponavljajočo se natančnost. Ta integrirani aktuator, ki se široko uporablja pri dvigovanju zamaškov transportnih trakov, ravnanju s tiskanimi vezji in stiskanju v elektroniki 3C, aktiviranju embalažnih vrat, izmetu šablone in ekscentričnem pogonu bremena, odpravlja potrebo po ločenih zunanjih vodilnih sklopih, poenostavlja mehansko zasnovo z odlično stroškovno učinkovitostjo za miniaturne natančne postaje in splošno avtomatizacijo srednjega do težkega delovanja.

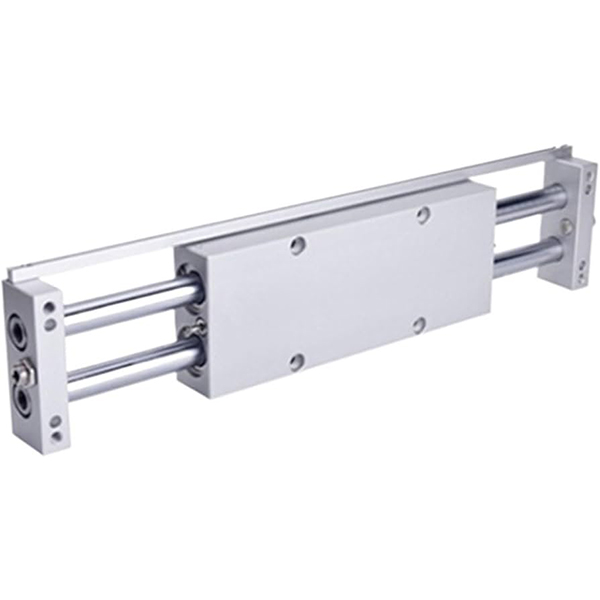

Dvopalični drsni cilinder serije SOLH CX2 služi kot zamenljiva zamenjava za standardne modele SMC CX2. Izdelan z dvojnimi bati in simetričnimi dvojnimi batnicami, zagotavlja dvojni izhod potiska v primerjavi z enorodnimi cilindri enake velikosti izvrtine in vrhunsko integralno togostjo. Razpoložljive velikosti izvrtin pokrivajo φ10, 15, 25 mm s standardnimi gibi od 25 mm do 200 mm. Standardna različica ima vodilo z drsnim ležajem; nadgrajena CXWM (drsni ležaj + hidravlični blažilnik) in CXWL (kroglični ležaj + hidravlični blažilnik) sta prilagojena za uporabo pri visokih hitrostih s pogostimi udarci. Simetrične dvojne palice zagotavljajo inherentno mehansko zmogljivost proti vrtenju z največjo natančnostjo do ±0,02° za izvrtino φ25 in imajo izjemno odpornost proti bočnim in ekscentričnim obremenitvam. Tanko ohišje z nizkim profilom podpira dve obliki sestavljanja: fiksno cilindrično telo s premično končno ploščo ali fiksno končno ploščo z drsnim cilindričnim telesom. Štiristranske montažne luknje in trismerne odprtine za zrak omogočajo prilagodljivo namestitev in napeljavo cevi v ozkih zaprtih prostorih. Opremljeni so standardni dvostranski gumijasti odbojniki in delovanje brez vzdrževanja brez olja; izbirna nemagnetna različica N odpravlja magnetne motnje za magnetno občutljive priložnosti. Široka uporaba pri natančnem prenosu obdelovancev za 3C in polprevodniško industrijo, potiskanje in dvigovanje šablon, gosta postavitev cilindrov znotraj kompaktne opreme, izmenična aktivacija srednje obremenitve za prehrambene, medicinske in čistilne delavnice.

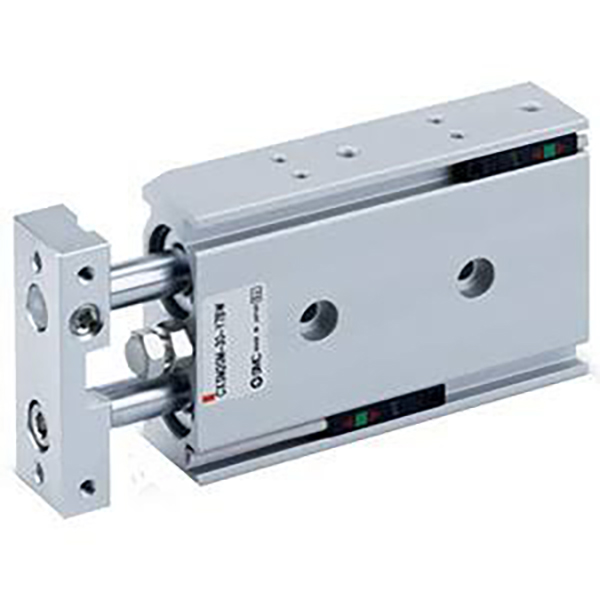

SOLH CXSJ je nadgrajena ultrakompaktna iteracija klasičnih dvovaljnikov CXS, zamenljivih z originalno serijo SMC CXS. Izdelan z integriranimi dvojnimi bati in dvojnimi vodilnimi drogovi, zagotavlja podvojen potisk pri isti velikosti izvrtine s stabilno natančnostjo proti vrtenju ±0,1°. Njegove splošne mere so skrajšane in zožene za 10%~20% z manjšo težo, prilagojene za izjemno ozko notranjo postavitev opreme. Na voljo so štirje podmodeli: CXSJM z drsnim ležajem ima odlično odpornost proti obrabi in zaščito pred prahom za splošno pozicioniranje pri nizki hitrosti; Vrsta krogličnega ležaja CXSJL se ponaša z ultra nizkim trenjem in gladkim gibanjem z največjo hitrostjo 800 mm/s za visokofrekvenčno in hitro dviganje; CXSJWM/CXSJWL dvojne izvedbe palic omogočajo namestitev obdelovanca na obeh koncih za dvostransko sinhrono dviganje in centriranje. Izvrtine φ6 in φ10 podpirajo tako aksialne kot stranske priključke, medtem ko druge velikosti uporabljajo samo stranske cevi. Reverzibilni nosilec magnetnega stikala podpira 4-smerno montažo brez motenj in simetrično levo-desno namestitev. Dual-end gumijasti blažilniki so standardni; pripona Z pomeni vgrajene magnetne obroče za senzorje položaja, nemagnetne različice pa so na voljo za scenarije proti magnetnim motnjam. Izbirni zaklep za podaljšanje P in zaklep za umik R lahko trdno držita aktuator na določenih položajih. Široko se uporablja za pobiranje in namestitev, rahlo stiskanje in natančno omejevanje pozicioniranja pod majhnimi obremenitvami znotraj kompaktne opreme za avtomatizacijo za 3C in splošne proizvodne linije.

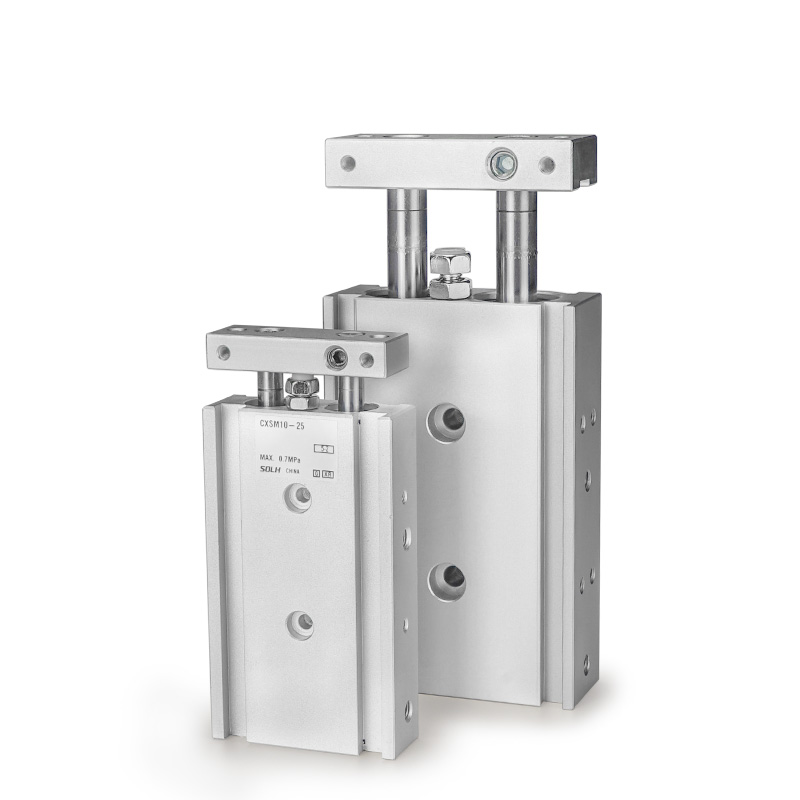

SOLH CXS visoko tog tanek dvojni cilinder je popolnoma zamenljiv z originalno serijo SMC CXS. Izdelan z integriranimi koaksialnimi dvojnimi bati in dvojnimi vodilnimi palicami za sinhrono aktiviranje zagotavlja skoraj podvojen potisk v primerjavi z enobatnimi cilindri enake velikosti izvrtine s stabilno natančnostjo proti vrtenju ±0,1°. Njegova integrirana vodilna struktura zagotavlja močno odpornost na bočne in ekscentrične obremenitve brez zunanjih pomožnih vodil. Na voljo so štirje osnovni podmodeli: CXSM s kovinskim drsnim ležajem se ponaša z izjemno odpornostjo proti obrabi, odpornostjo na prah in vrhunsko stransko nosilnostjo za pozicioniranje pri nizki hitrosti, stiskanje in prašna okolja; Tip krogličnega ležaja CXSL se ponaša z izjemno nizkim trenjem in gladkim gibanjem z največjo hitrostjo do 400 mm/s za visokofrekvenčno in visokohitrostno dviganje in nameščanje; Različice CXSWM/CXSWL z dvojno skoznjo palico omogočajo namestitev vpenjala na obeh koncih palice za dvostransko sinhrono dviganje in prenos centriranja. Dual-end gumijasti odbojniki so standardni; Zračni blažilnik AZ je neobvezen za velike izvrtine φ20/25/32, da absorbira silovit udarec pri visoki hitrosti. Pripona Z označuje vgrajene magnetne obroče za neposredno namestitev D-M9B, D-A93 in drugih senzorjev položaja; za magnetno občutljive delovne pogoje so na voljo nemagnetne različice. Izbirni zaklep za podaljšanje P in zaklep za umik R lahko zakleneta bat na določenih položajih. Tristranska montaža (spodaj, zgoraj, ob strani) podpira različne kompaktne mehanske postavitve, široko uporabljene pri postopkih natančnega pobiranja, prenosa materiala, pozicioniranja in lahkega stiskanja za elektroniko 3C in splošne avtomatizirane proizvodne linije.

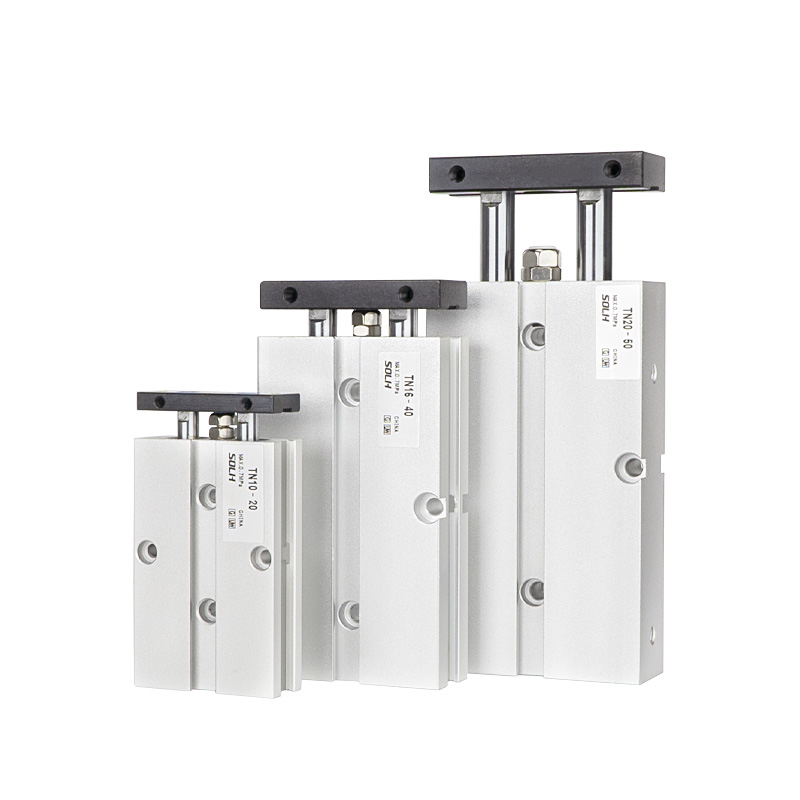

Stroškovno učinkovit cilinder z dvojno gredjo SOLH TN ima enobatno strukturo dvojne vodilne gredi z drsnim ležajnim vodenjem za kompaktno postavitev in odlično stroškovno učinkovitost. Tovarniško je opremljen z vgrajenimi magnetnimi obroči in nastavljivim sprednjim gumijastim blažilnikom za natančno nastavitev giba, ki zagotavlja natančnost proti vrtenju ±0,2°. Sinhronizirane dvojne gredi zadržujejo torzijo in nihanje, da prenesejo rahle bočne ekscentrične obremenitve. Na voljo je trismerna montaža (zgoraj, spodaj, ob strani), stranski utori pa podpirajo neposredno namestitev magnetnih stikal brez dodatnih nosilcev. Dobavljeni sta dve vrsti: standardna palica z enim koncem TN in palica z dvojnim prehodom TNW, pri čemer TNW omogoča vpenjanje na obeh koncih palice za dvosmerno sinhrono centrirno gibanje. V primerjavi s serijo TR ima TN manjše dimenzije in nižje stroške brez možnosti izvrtine φ6; v primerjavi z dvobatnimi dvojnimi valji CXS/CXSJ oddaja TN en sam potisk z očitnimi stroškovnimi prednostmi, vendar nižjo natančnostjo in nosilnostjo. Njegov delovni tlak se giblje od 0,15 do 1,0 MPa, prilagodljivost temperature okolja pa pokriva −20 ℃ ~ 70 ℃. Široko se uporablja za pozicioniranje majhne obremenitve, preprosto stiskanje, zaustavitev obdelovanca in prenos na kratke razdalje za splošne avtomatizirane postaje z zmernimi zahtevami glede natančnosti in zahtevami po nadzoru stroškov. Magnetni obroč tipa S je standarden za celotno serijo in ga ni mogoče odstraniti; privzeti navoj Rc je mogoče prilagoditi na navoj G ali navoj NPT za čezmorske projekte.

Dvojni valj SOLH TR je izdelan v skladu z industrijskimi standardi JIS. Sprejema strukturo gredi z dvojnim vodilom z enim batom, ki se ujema s podaljšanimi pušami drsnega ležaja, ki se ponaša z visoko strukturno togostjo, odlično torzijsko odpornostjo in močno zmogljivostjo proti deformaciji, ki je boljša od stroškovno učinkovitih cilindrov z dvojno gredjo TN. Velikosti izvrtin segajo od φ6 do 32 mm, vključno s standardnimi različicami TR z eno palico, dvojno palico TRW in lahkimi kompaktnimi različicami TRJ. Natančnost proti vrtenju doseže ±0,1° za izvrtine ≥16 mm in ±0,2° za majhne izvrtine φ6/φ10; dvojne gredi omejujejo odstopanje nihanja in tako zagotavljajo stabilno delovanje pri dolgih gibih. Nastavljiva sprednja gumijasta podloga za blazino sodeluje s fiksnim zadnjim blažilnikom za prirezovanje udarcev, blaženje udarcev in zmanjšanje hrupa. Na voljo sta trismerna montaža (zgoraj, spodaj, ob strani) in izbirni dvostranski priključki; stranski utori omogočajo neposredno montažo magnetnih stikal brez dodatnih nosilcev. Vgrajeni magnetni obroči s pripono S so standardni, medtem ko so nemagnetne prilagojene različice na voljo za priložnosti, občutljive na magnetne motnje. Delovni tlak se giblje med 0,15 ~ 1,0 MPa z delovno temperaturo od −20 ℃ do 70 ℃. Standardni navoj Rc je mogoče pretvoriti v navoj G ali navoj NPT za čezmorske inženirske projekte. Razlikuje se od dvojnih valjev CXS: TR oddaja enojni potisk z izrazito mehansko togostjo in stabilno odpornostjo na bočno obremenitev pri aplikacijah z dolgim ​​hodom; CXS ima dvojna bata za dvojni potisk, nižje trenje in bolj gladko visokohitrostno recipročno gibanje, ki je primerno za visokofrekvenčno pobiranje in namestitev s kratkim hodom. Široka uporaba pri natančnem pozicioniranju, stiskanju obdelovancev, zaustavitvi in ​​prenosu na dolge razdalje ter splošnih postajah za avtomatizacijo, ki zahtevajo zanesljivo vodenje pri srednje lahkih obremenitvah.

SOLH MK (običajno imenovan MKB) je kombiniran pnevmatski cilinder, ki vključuje vrtenje za 90° in linearno vpenjanje navzdol, zamenljiv z glavno serijo MKB. Velikosti izvrtin pokrivajo φ12~φ63, gibi vpenjanja pa so od 5 mm do 50 mm. Njegova celotna dolžina je skrajšana za 3~10 mm v primerjavi z običajnimi modeli MK2 za bolj kompaktno postavitev. Dovoljeni vztrajnostni moment je nadgrajen za trikrat, da je kos hitremu vpenjanju obdelovancev z visoko vztrajnostjo, največja vpenjalna sila izvrtine φ63 pa doseže 12,4 kN pod 0,5 MPa za zanesljivo držanje težkih bremen. Delovni cikel: umik navzgor → 90° levo/desno vrtenje → izteg za vpenjanje; sprostitev sledi obratnemu zaporedju. Fiksni kot vrtenja 90° s toleranco ±5° zagotavlja stabilno ponavljajoče se pozicioniranje. Razen izvrtin φ20 in φ25 samo z 2-stransko namestitvijo senzorja, druge velikosti podpirajo namestitev 4-smernega magnetnega stikala za čisto ožičenje brez motenj. Skoznje luknje in dvostranske navojne luknje omogočajo direktno montažo in montažo s prirobnico. Dvostranski gumijasti blažilniki zmanjšujejo udarce, vibracije in hrup; zasnova brez olja zadovoljuje čista delovna okolja brez prahu. Vgrajeni magnetni obroči delujejo s senzorji položaja za spremljanje stanja vpenjanja/sprostitve; smer vrtenja RZ v smeri urinega kazalca in LZ v nasprotni smeri urinega kazalca nista obvezni. Široko se uporablja pri vpenjalih obdelovalnih strojev, pozicioniranju pri varjenju, pritrjevanju z žigosanjem, natančnih komponentah 3C, vpenjanju polprevodniških pladnjev in omejevanju obračanja vpenjal. Poenostavi mehansko zasnovo in prihrani prostor za namestitev z integriranimi funkcijami vrtenja in vpenjanja. Izberite velikost izvrtine z vpenjalno silo ≥ dejanska obremenitev × 1,5 varnostnega faktorja in rezervirajte 3~5 mm mejo giba, da preprečite mehanski trk.

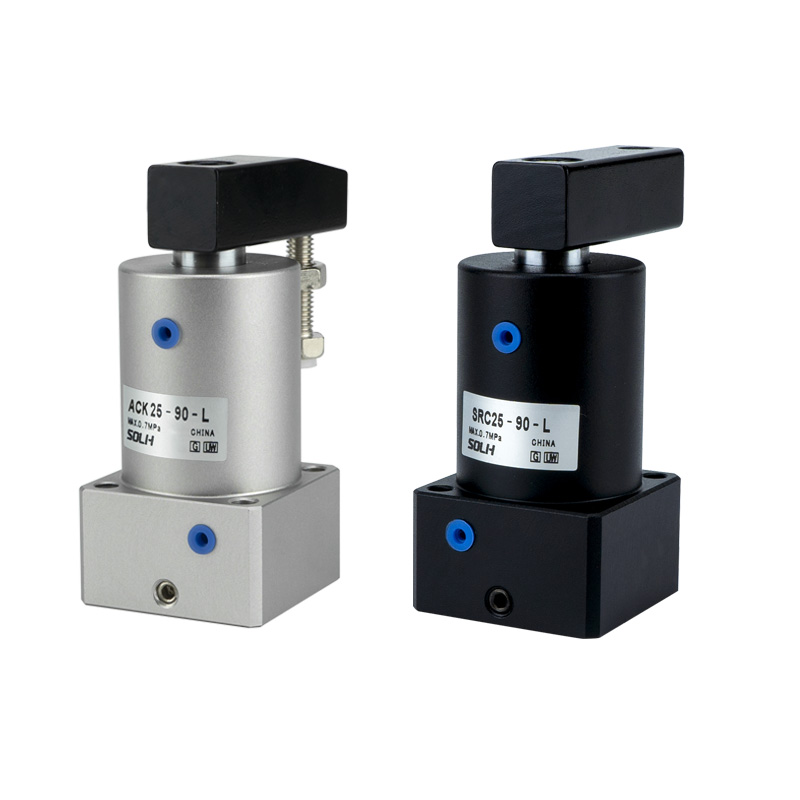

Kotni valj SOLH ACK združuje integrirano sestavljeno gibanje standardnega vrtenja za 90° / izbirnega vrtenja za 180° in linearnega vpenjanja navzdol, z velikostmi izvrtin v razponu od φ25 do φ63. Ima podporno strukturo s tremi vodilnimi utori kot zasnovo jedra, ki prinaša vrhunsko strukturno togost in močno odpornost na ekscentrične obremenitve ter dosega visoko kotno natančnost pozicioniranja ±1,5°, boljšo od navadnih rotacijskih vpenjalnih valjev. Na voljo sta dva strukturna tipa: ACK z enojno tlačno ploščo za ozke obdelovance in ACKD dvojna tlačna plošča za široke obdelovance; vrtenje v levo (L) in desno (R) v nasprotni smeri urinega kazalca je mogoče izbrati, da se ujemajo s postavitvijo na mestu. Delovni cikel: batnica se umakne in dvigne → vrti se, da se izogne ​​motnjam obdelovanca → iztegne navzdol za vpenjanje; sprostitev teče v obratnem vrstnem redu za ponastavitev. Batnica je izdelana iz toplotno obdelanega legiranega jekla, cev cilindra je podvržena trdemu eloksiranju, usklajena z uvoženimi visoko zmogljivimi tesnilnimi obroči za doseganje odlične odpornosti proti obrabi, odpornosti proti koroziji, majhnega puščanja zraka in dolge življenjske dobe. Štiri spodnje luknje podpirajo neposredno namestitev in prirobnico; vgrajeni senzorski utori olajšajo montažo magnetnega stikala za spremljanje stanja vpenjanja in sprostitve. Vsaka izvrtina je opremljena s fiksnim standardnim vpenjalnim hodom; največja vpenjalna sila φ63 doseže 1050 N pod delovnim tlakom 0,5 MPa. Delovni tlak se giblje med 0,15 ~ 1,0 MPa s široko temperaturno prilagodljivostjo od −20 ℃ do 80 ℃. Obširno se uporablja pri obdelovanju obdelovalnih strojev, pozicioniranju pri varjenju, pritrditvi proti premikanju za postopke žigosanja, vpenjanju elektronskih pladnjev in pozicioniranju obračalnih mehanizmov. Nadomešča ločene rotacijske in vpenjalne cilindre, da poenostavi mehansko postavitev in prihrani prostor za namestitev. Izberite ustrezno velikost izvrtine s teoretično vpenjalno silo ≥ dejanska obremenitev × 1,5 varnostnega faktorja in rezervirajte 3~5 mm giba za mehanski trk.
