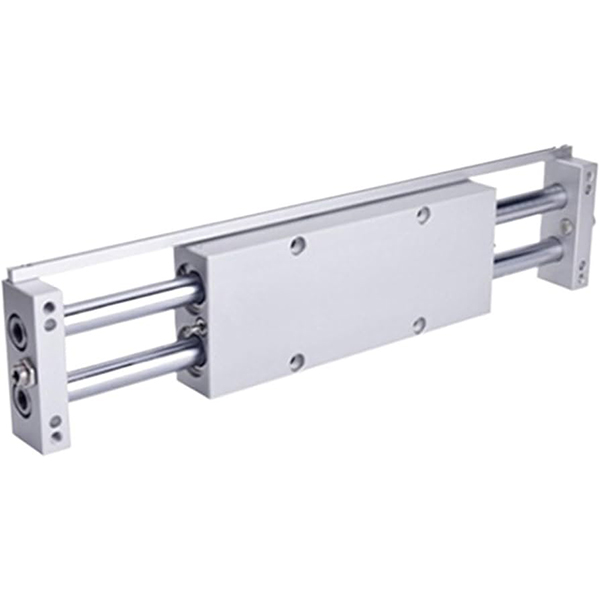

Drsni cilinder z dvojno palico serije CX2 | Nizkoprofilni pnevmatski cilinder z visokim potiskom

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka in osnovne strukturne značilnosti

Serija SOLH CX2 je profesionalni valj z dvojnim batom in drsnim ležajem z dvojno palico, ki se ponaša z ultra nizkim profilom, dvojnim izhodom potiska, vrhunsko natančnostjo proti vrtenju in močnim bočnim uporom. Zajema velikosti izvrtin φ10 mm, φ15 mm in φ25 mm s standardnimi gibi od 25 mm do 200 mm. Ta serija je zasnovana za kompakten prostor za namestitev, natančno vodenje in potiskanje/vlečenje srednje težkih tovorov, zato se široko uporablja v različnih natančnih avtomatiziranih postajah. Razširjeni modeli, vključno s CXWM (drsni ležaj s hidravličnim blažilnikom) in CXWL (kroglični ležaj s hidravličnim blažilnikom), so na voljo za delovne pogoje pri visokih hitrostih in močnih udarcih.

Ključne strukturne prednosti

• Dvojna palica z dvojnim potiskom: Sprejem integrirane strukture z dvema batoma in dvema drogoma je teoretični potisk dvakrat večji kot pri enorodnem cilindru z enako velikostjo izvrtine, kar zagotavlja močno pogonsko silo in odlično splošno strukturno togost. Standardni model CX2 uporablja visoko natančno vodenje z drsnimi ležaji za stabilno linearno gibanje.

• Ultra-visoka zaščita proti vrtenju in natančnost pozicioniranja: Simetrična struktura dvojne palice zagotavlja zanesljivo mehansko delovanje proti vrtenju. Natančnost proti vrtenju doseže ±0,1° (φ10) in ±0,02° (φ25), kar zagotavlja izjemno stabilnost ponavljajočega se pozicioniranja. Visoko natančna vzporedna obdelava med montažno površino in batnicami močno poveča odpornost na bočne in ekscentrične obremenitve.

• Nizkoprofilna in prilagodljiva večsmerna montaža: Izjemno tanko kompaktno ohišje se popolnoma prilagaja ozkemu in omejenemu prostoru za opremo. Tako telo cilindra kot končna plošča podpirata fiksno namestitev, kar omogoča dva načina delovanja:telo cilindra, pritrjeno s premično končno ploščo ozkončna plošča, pritrjena na gibljivo telo valja. Opremljen je s štiristranskimi montažnimi luknjami in trismernimi cevnimi odprtinami, podpira pritrjevanje od zgoraj, spodaj in stranskih smeri s prilagodljivo postavitvijo zračnega cevovoda.

• Nemoteno delovanje in dolga življenjska doba: Dvojno delujoča izmenična struktura z dvostranskimi gumijastimi blažilniki kot standardna konfiguracija učinkovito zmanjša vpliv gibanja in hrup delovanja. Izbirne različice hidravličnega blažilnika CXWM/CXWL zagotavljajo odlično blaženje udarcev pri delovanju pri visokih in nizkih hitrostih, kar zagotavlja zmanjšanje hrupa in delovanje blažilnika brez vzdrževanja. Zasnova brez olja se prilagaja čistim delovnim okoljem in zmanjšuje dnevne stroške vzdrževanja.

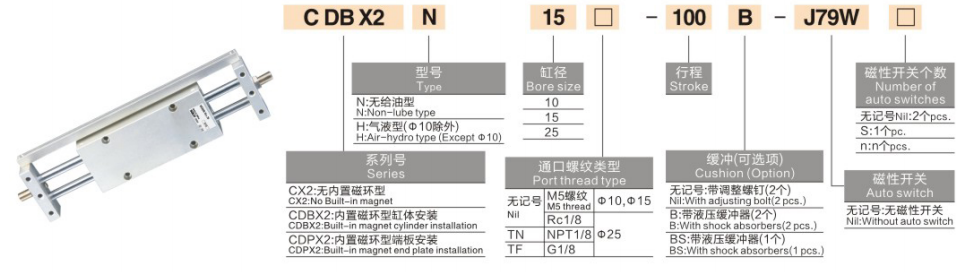

Popolna pravila za poimenovanje modelov

Primeri modelov: CX2N15-50 | CX225-100-M9BW

Referenčni primeri standardnega naročila

• CX210-25: izvrtina 10 mm, gib 25 mm, standardni tip brez magnetnega stikala

• CX215-75-2S: izvrtina 15 mm, hod 75 mm, dvojna magnetna stikala za zaznavanje dvojnega položaja

• CX2N25-100: 25 mm izvrtina, 100 mm giba, brezmagnetni tip za magnetno občutljive scenarije

Standardni osnovni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, nazivni tlak 0,5 MPa)

1. Splošne specifikacije delovanja

• Način delovanja: Dvojno delujoč (sinhrona vožnja z dvema batoma)

• Razpon delovnega tlaka: 0,15 ~ 0,7 MPa; Preizkusni tlak: 1,05 MPa

• Temperatura okolja: -10℃~60℃ (konvencionalno okolje brez ledu)

• Hitrost delovanja bata: 50~500mm/s (standard CX2); do 800 mm/s (različice CXWM/CXWL za visoke hitrosti)

• Način medpomnilnika: Gumijasti odbojnik z dvojnim koncem (standard); izbirni hidravlični blažilnik za modele CXWM/CXWL

• Način mazanja: Delovanje brez olja brez vzdrževanja, primerno za čista industrijska okolja

2. Teoretični podatki o dvojnem potisku (enota: N)

3. Podatki o dovoljenem bočnem navoru (enota: N·m)

4. Podatki o teži izdelka (50 mm giba, enota: kg)

Tipični scenariji uporabe

• Natančen prenos materiala: Idealno za elektronsko in polprevodniško prevajanje obdelovancev, menjavo palet in potiskanje/vlečenje šablone. Izjemno visoka natančnost proti vrtenju zagotavlja ničelni odmik med procesi visoko natančnega pozicioniranja in prenosa.

• Dvigovanje srednje težkih bremen: Primerno za dvigovanje obdelovancev v proizvodni liniji, izmet kalupa in kratkotrajno vožnjo težkega tovora. Edinstvena struktura z dvojnim potiskom in močna anti-ekscentrična nosilnost zagotavljata stabilno in močno vozno zmogljivost.

• Postaje za avtomatizacijo zaprtega prostora: Popoln za namestitev opreme z ozko režo, vodoravno kompaktno postavitev in gosto večvaljno razporeditev. Ohišje z nizkim profilom in večsmerna montažna zasnova povečata izkoristek prostora.

• Visoka čistoča delovnega okolja: Zasnova brez olja in z malo prahu se prilagaja medicinski, živilski in elektronski natančni opremi. Izbirna brezmagnetna različica (tip N) se popolnoma ujema z magnetno občutljivimi scenariji uporabe brez magnetnih motenj.

Vodnik za hitro izbiro v treh korakih

1. Izbira velikosti izvrtine: Izberite velikost izvrtine glede na dejansko delovno obremenitev. Zagotovite teoretični dvojni potisk ≥ dejanska obremenitev × 1,5 z zadostno varnostno rezervo. Za delovne pogoje z velikimi bočnimi obremenitvami dajte prednost modelu z veliko izvrtino φ25.

2. Izbira kapi: Standardni hod se giblje od 25 mm do 200 mm, izberite glede na dejanske zahteve glede potovanja. Dajte prednost modelom odbojnikov CXWM/CXWL za delovne pogoje z dolgim ​​hodom, visoko hitrostjo in pogostimi udarci.

3. Izbira funkcionalne konfiguracije

￮ Zaznavanje dvojnega končnega položaja: izberite konfiguracijo dvojnega magnetnega stikala 2S za natančno pozicioniranje meje giba.

￮ Delovni pogoji pri visokih hitrostih in udarcih: izberite nadgrajene različice CXWM (drsni ležaj + hidravlični blažilnik) / CXWL (kroglični ležaj + hidravlični blažilnik).

￮ Scenariji, občutljivi na magnet: Uporabite brezmagnetni valj tipa N, da se izognete magnetnim motnjam.

Povzetek v enem stavku

     Drsni cilinder z dvojno palico serije SOLH CX2 združuje dvojni izhod potiska, izjemno visoko natančnost proti vrtenju, kompaktno strukturo z nizkim profilom in večsmerno prilagodljivost namestitve, kar zagotavlja stabilne in zanesljive rešitve za vožnjo srednje težkih obremenitev za natančno avtomatizirano opremo v omejenem prostoru.
