Dvojni palični cilinder serije TN

Dvojni valj serije TN | Kompakten nizkocenovni dvopalični pnevmatski cilinder

Blagovna znamka: SOLH by Richge Technology

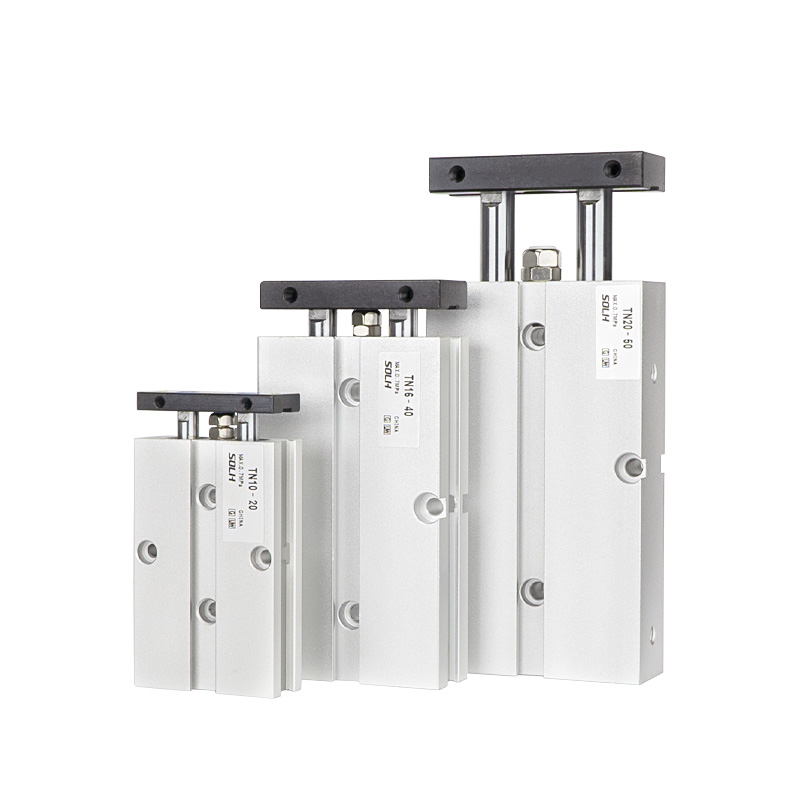

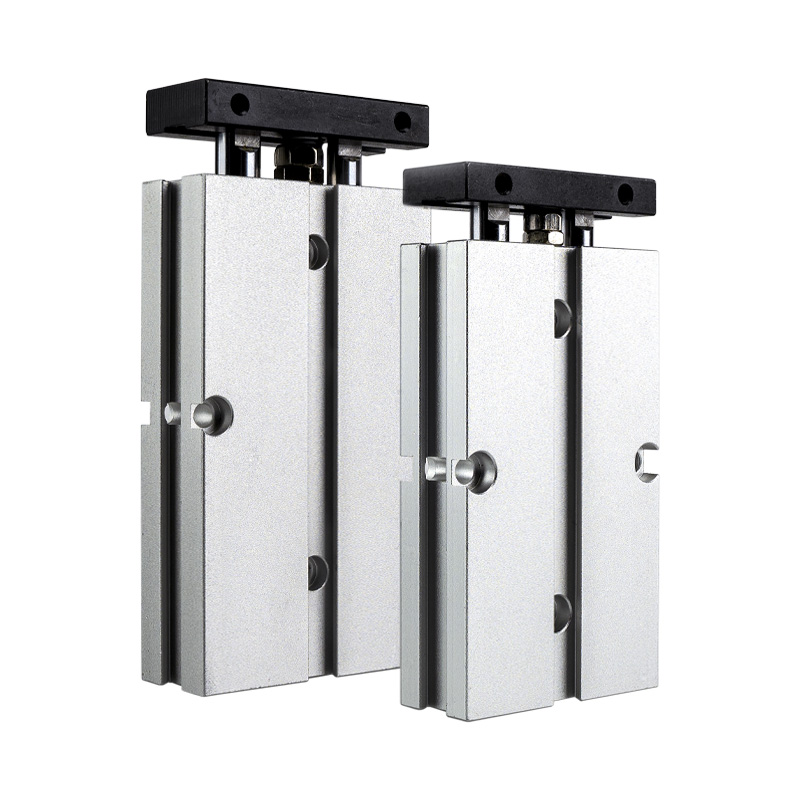

Pregled izdelka in osnovna struktura

     Serija SOLH TN je stroškovno učinkovit kompakten dvoosni cilinder z enobatno strukturo z dvojno palico in drsnim ležajem. Zasnovano za namestitev, ki prihrani prostor in vsestransko montažo, ima standardno vgrajene magnetne obroče in nastavljiv blažilnik gibov. Z natančnostjo proti vrtenju ±0,2° in odlično zmogljivostjo proti upogibanju se valj TN široko uporablja v scenarijih avtomatizacije z majhno obremenitvijo, vključno z natančnim pozicioniranjem, stiskanjem obdelovancev, blokiranjem materiala in linearnim prenosom, kar zagotavlja izjemno univerzalnost in stroškovne prednosti za standardne avtomatizirane postaje.

1. Glavne strukturne prednosti

• Stabilno sinhrono delovanje z dvojno palico: Sprejema enobatno in dvojno vzporedno konfiguracijo trde kromirane palice s podaljšano drsno pušo. Sinhronska struktura z dvojno palico se učinkovito upira torziji in nihanju ter dosega zanesljivo delovanje proti odklonu z toleranco rotacije ±0,2° za naloge vodenja majhnih obremenitev.

• Nastavljiv medpomnilnik in fina nastavitev giba: Opremljen s sprednjo nastavljivo gumijasto blazinico proti trčenju za natančno fino nastavitev hoda in mehko blaženje; usklajen s fiksnim zadnjim blažilnikom za zmanjšanje delovnega učinka in hrupa, kar zagotavlja stabilno izmenično gibanje.

• 3-stranska montaža, ki prihrani prostor: Zasnova vgrajenega ohišja podpira prilagodljivo namestitev od spodaj, zgoraj in stransko. Rezervirani stranski utori omogočajo neposredno montažo magnetnega stikala brez dodatnih nosilcev, s čimer se poveča izraba prostora opreme.

• Standardna magnetna konfiguracija: Vgrajeni magnetni obroč (pripona S) je standardno opremljen za vse modele serije TN, pri čemer ni na voljo nobene nemagnetne različice, kar omogoča priročno zaznavanje položaja giba za univerzalne avtomatizirane aplikacije.

2. Osnovna diferenciacija izdelkov (referenca za ključno izbiro)

• Serija TN proti TR: TN sprejme standard podjetja s kompaktnejšo velikostjo, nižjo ceno in brez možnosti izvrtine φ6; TR sledi industrijskemu standardu JIS z večjo togostjo, odpornostjo na velike obremenitve in popolnimi velikostmi izvrtin, vključno s φ6.

• TN proti seriji CXS / CXSJ: TN ima strukturo z enim batom s standardnim izhodom enojnega potiska, cenovno ugodnejšo in prostorsko varčnejšo; CXS in CXSJ sprejmeta zasnovo z dvojnim batom z dvojnim izhodom potiska in vrhunsko zmogljivostjo pri visokih hitrostih, primerno za scenarije velike obremenitve in visoke natančnosti.

Razvrstitev osnovne podserije (tip palice)

Serija TN zajema dve glavni vrsti palic za izpolnjevanje enokončnega delovanja in dvostranskih zahtev po gibanju skozi vrsto za različne avtomatizirane postaje z majhno obremenitvijo.

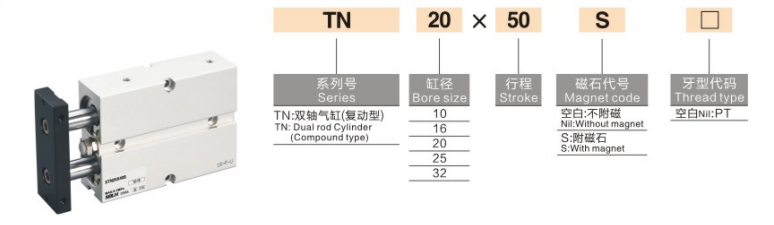

Popolna pravila za poimenovanje modelov

Primer modela: TN20×50S

1. Opredelitev kode poimenovanja

1. Koda serije: TN (enostranska palica) / TNW (dvojna palica)

2. Velikost izvrtine: 10 / 16 / 20 / 25 / 32 mm (izvrtina φ6 ni na voljo, razlikuje se od serije TR)

3. Standardni udarec: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (največji hod: 200 mm)

4. Konfiguracija magnetnega obroča: S (standardno vgrajen magnetni obroč, obvezna konfiguracija, brez nemagnetne različice)

5. Vrsta niti: privzeti navoj PT (Rc); izbirni navoj G (pripona G) / navoj NPT (pripona T)

6. Magnetno stikalo: Izbirni modeli CS1-J, CS1-G, D-M9B in drugi, neposredno nameščeni na stranske rezervirane utore

Splošni standardni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, suh zrak)

• Način delovanja: Dvosmerni enobatni pogon

• Razpon delovnega tlaka: 0,15 ~ 1,0 MPa

• Dokazni pritisk: 1,5 MPa

• Temperatura okolja: -20℃~70℃ (okolje brez ledu)

• Hitrost delovanja: 30~500mm/s

• Natančnost proti vrtenju: ±0,2° (stabilna natančnost vodenja pri lahki obremenitvi)

• Način medpomnilnika: sprednja nastavljiva gumijasta podloga proti trku + zadnji fiksni gumijasti odbojnik (brez možnosti zračnega odbojnika)

• Velikost vrat cevi

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montažni način: Namestitev vgrajenega ohišja + 3-stranska montaža (spodaj/zgoraj/stran), izjemno prostorsko varčna zasnova

Teoretični podatki o potisku in napetosti (@0,5 MPa, enota: N)

Struktura z enim batom s standardnim enojnim potiskom, stroškovno učinkovita za običajne scenarije majhne obremenitve

Vodnik za hitro izbiro

1. Proračun in izbira prostora: izberite serijo TN za izjemno kompakten prostor in nizkocenovne zahteve glede majhne obremenitve; izberite serijo TR za standard JIS, delovanje pri težkih obremenitvah in zahteve glede izvrtine φ6.

2. Izbira potiska in zmogljivosti: Uporabite cilindre z dvojnim batom CXS/CXSJ za dvojni izhod in scenarije visoke hitrosti poberi in postavi; izberite TN/TR enobatne cilindre, če standardni enojni potisk ustreza delovnim zahtevam.

3. Izbira vrste palice: izberite standardno enosmerno palico TN za običajno enosmerno delovanje; izberite TNW dvojno skoznjo palico za dvostransko montažo in dvosmerno sinhrono gibanje.

4. Opomba o magnetni konfiguraciji: Vsi cilindri serije TN so standardno opremljeni z magnetnim obročem S (obvezna konfiguracija), dodatna izbira ni potrebna.

Povzetek v enem stavku
