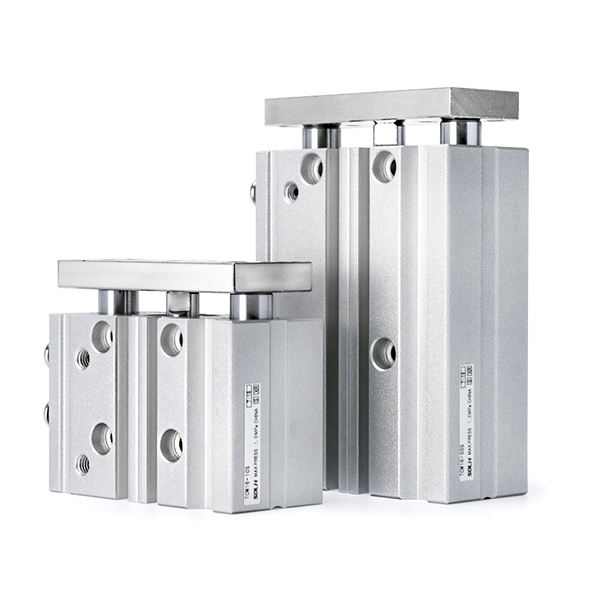

Triosni valj vodilne palice serije TC | TCL/TCM protitorzijski pnevmatski cilinder visoke togosti

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH TC je visoko zmogljiv triosni cilinder z vodilno palico, ki ima vgrajeno strukturo z dvojno vodilno palico + centralno batnico. Ta serija, ki se ponaša z izjemno visoko togostjo, odlično protitorzijsko zmogljivostjo, močnim bočnim uporom ob obremenitvah in natančno natančnostjo pozicioniranja, pokriva celotno območje izvrtin od φ6 mm do φ100 mm, vključno z dvema osnovnima modeloma: natančnim krogličnim ležajem TCL in drsnim ležajem TCM za težke obremenitve. Široko se uporablja za kompaktne postaje za potiskanje, dviganje, zaustavljanje in natančne prevajalske postaje ter služi kot popolna zamenjava za serijo SMC MGP v standardnih scenarijih avtomatizacije.

Ključne strukturne prednosti

• Triosna struktura ultra-visoke togosti: Integrirana triosna struktura, opremljena z dvema nosilnima jeklenima vodilnima drogoma visoke trdnosti in eno osrednjo batnico, zagotavlja več kot dvakrat večjo torzijsko odpornost in bočno obremenitev običajnih valjev. Učinkovito preprečuje upogibanje in odmike ter se z izjemno stabilnostjo prilagaja ekscentrični obremenitvi in ​​prečnim udarcem.

• Konfiguracije dvojnega ležaja za celotne scenarije

￮ TCL (kroglični ležaj): Izjemno nizko trenje, izjemno gladek hod in stabilno visokofrekvenčno delovanje, idealno za natančno dviganje, kolesarjenje pri visokih hitrostih in zahteve glede gibanja z nizkim trenjem.

￮ TCM (drsni ležaj): Uporablja drsno pušo iz medeninaste zlitine in ima odlično odpornost proti obrabi, odpornost na udarce in toleranco na stransko obremenitev, kar je popolnoma primerno za težke obremenitve, prašne in zavorne delovne pogoje.

• Integrirana tanka in kompaktna zasnova: Pogonska in vodilna enota sta visoko integrirani, da zmanjšata skupni prostor za namestitev. Dvojni vstopi za zrak na zgornji in stranski površini podpirajo prilagodljivo postavitev cevi, ki se prilagaja različnim smerem cevovodov na kraju samem in kompaktnim strukturam opreme.

• Visoko natančno ponavljajoče se pozicioniranje: Luknje za natančno pozicioniranje so rezervirane na podlagi, zadnji strani in pritrdilni plošči, da se zagotovi izjemno visoka natančnost pozicioniranja. Štiristranski utori magnetnega stikala podpirajo večsmerno namestitev stikala, kar omogoča prilagodljivo in celovito zaznavanje položaja giba.

• Standardna Premium konfiguracija: Vgrajen magnetni obroč (standardni magnet S), gumijasti blažilniki z dvojnim koncem in zasnova brez olja, ki ne zahteva vzdrževanja, v skladu s standardi delovanja čistih delavnic. Dvojno delujoča zasnova s ​​standardnim hodom v razponu od 5 mm do 500 mm pokriva skoraj vse običajne gibe avtomatizacije.

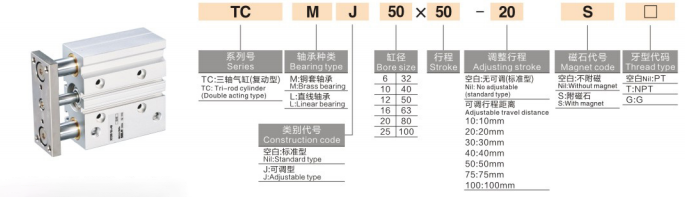

Popolna pravila za poimenovanje modelov

Primeri modelov: TCM20-50S | TCL16-30J-20S-T

Referenčni primeri standardnega naročila

• TCM25-75S: izvrtina 25 mm, hod 75 mm, drsni ležaj z vgrajenim magnetom

• TCL20-50J-20S: 20 mm izvrtina, 50 mm standardni hod, 20 mm nastavljiv hod, natančen kroglični ležaj z magnetom

• TCM32-100S-T: izvrtina 32 mm, gib 100 mm, drsni ležaj z odpornostjo na visoke temperature

Standardni osnovni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, nazivni tlak 0,5 MPa)

1. Splošni parametri delovanja

• Način delovanja: Dvojno delujoče povratno gibanje

• Razpon delovnega tlaka: 0,1 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

• Temperatura okolja: -20℃~70℃ (konvencionalno okolje brez ledu); -20 ℃ ~ 120 ℃ (-T visokotemperaturna različica)

• Hitrost delovanja bata: 50~500mm/s (φ6~63 majhna in srednja izvrtina); 50~400 mm/s (velika izvrtina φ80/100)

• Način medpomnilnika: Standardni gumijasti odbojnik z dvojnim koncem; dodatni blažilnik zračne blazine za scenarije z velikimi udarci

• Način mazanja: Delovanje brez olja brez vzdrževanja, primerno za čista industrijska okolja

2. Teoretični podatki o potisku (@0,5 MPa, enota: N)

3. Podatki o teži izdelka (50 mm giba, enota: kg)

Primerjava osnovne izbire TCL in TCM

Montažne metode in tipični scenariji uporabe

1. Prilagodljiva zasnova z več nosilci

• Neposredna montaža na telo: Rezervirane luknje za vijake na spodnji, stranski in čelni strani za neposredno pritrditev brez dodatnih nosilcev, kar omogoča hitro montažo in demontažo za namestitev na mestu.

• Izbirni pomožni dodatki: Na voljo so dodatki za montažo prirobnice (F) in nožnega nosilca (L), ki podpirajo prilagodljivo vodoravno in navpično postavitev za prilagajanje različnim konstrukcijskim zasnovam opreme.

2. Osnovne industrijske aplikacije

• Avtomatizacija transportnih linij: Zaustavitev obdelovanca, dvig materiala in pozicioniranje palete; močna odpornost na udarce in zmogljivost proti odmiku zagotavljata stabilno transportno in omejevalno delovanje.

• 3C elektronska natančna obdelava: rokovanje s tiskanim vezjem, pozicioniranje sponk in prevajanje lahkega obdelovanca; visoka natančnost proti vrtenju zagotavlja natančno montažo in obdelavo brez upogiba.

• Stroji za pakiranje: Pogon materialne pregrade, preklapljanje vrat silosa in potiskanje materiala na kratke razdalje; kompaktno ohišje se popolnoma prilagaja visoko integrirani postavitvi pakirne opreme.

• Splošna industrijska avtomatizacija: Dviganje vboda, izmet delov in ekscentrična vožnja bremena; združuje funkcije cilindra in vodila za zamenjavo tradicionalnih kombinacij valja in vodila, kar poenostavi strukturo opreme in zmanjša stroške.

Primerjava nadomestnih delov serije TC in serije SMC MGP

Vodnik za hitro izbiro v treh korakih

1. Izbira velikosti izvrtine: Izračunajte zahtevani potisk glede na dejansko delovno obremenitev; izberite velikost izvrtine s teoretičnim potiskom ≥ dejanska obremenitev × 1,5, pri čemer rezervirajte 50-odstotno varnostno rezervo, da se izognete preobremenitvi.

2. Izbira tipa ležaja: izberite kroglični ležaj TCL za natančno pozicioniranje in visokofrekvenčne gladke ciklične scenarije; izberite drsni ležaj TCM za težke obremenitve, prašne in udarne delovne pogoje.

3. Izbira funkcionalne konfiguracije

￮ Zahteva po fini nastavitvi giba: izberite nastavljiv hod tipa J (nastavljivo območje 0~50 mm)

￮ Zahteva za zaznavanje položaja: izberite konfiguracijo magneta S + večsmerna magnetna stikala (namestitev na štiri strani)

￮ Visokotemperaturno delovno okolje: izberite -T visokotemperaturno odporno možnost (-20 ℃ ~ 120 ℃)

Povzetek v enem stavku

      Triosni valj vodilne palice serije SOLH TC združuje visoko togost, super bočno odpornost na obremenitev in visoko natančno delovanje proti vrtenju, z možnostmi dvojnega ležaja in nastavljivim gibom ter izbirnimi funkcijami pri visokih temperaturah, ki služijo kot najbolj stroškovno učinkovita neposredna zamenjava za serijo SMC MGP za avtomatizirano dviganje, ustavljanje in pozicioniranje na celotnem prizorišču.
