Zračni cilinder

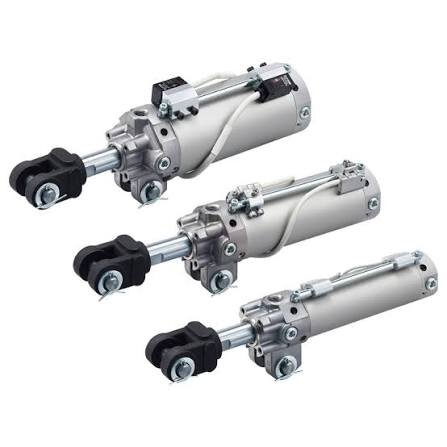

SOLH CKG1 & CKP1 cilindri za težke sponke, nameščeni na palico, ciljajo na delovne pogoje pri varjenju z visokimi magnetnimi motnjami. Opremljen z namenskimi antimagnetnimi senzorji, ki podpirajo tristransko namestitev, CKG1 ustreza običajnim scenarijem magnetnega varjenja z izmeničnim tokom, medtem ko je nadgrajeni CKP1 odporen na močna magnetna polja izmeničnega in enosmernega toka za visokofrekvenčno točkovno in obločno varjenje. Vgrajeni zračni blažilnik zagotavlja enakomerno močno vpenjalno silo do 12,32 kN. Naša tovarna ima v lasti zrele množične proizvodne linije z zadostno zalogo na kraju samem, ki se široko uporabljajo v avtomobilskih varilnih napravah in projektih vpenjanja obdelovalnih strojev po vsem svetu. Neposredno zamenljiv s tradicionalno serijo CK1 brez spreminjanja vpenjala.

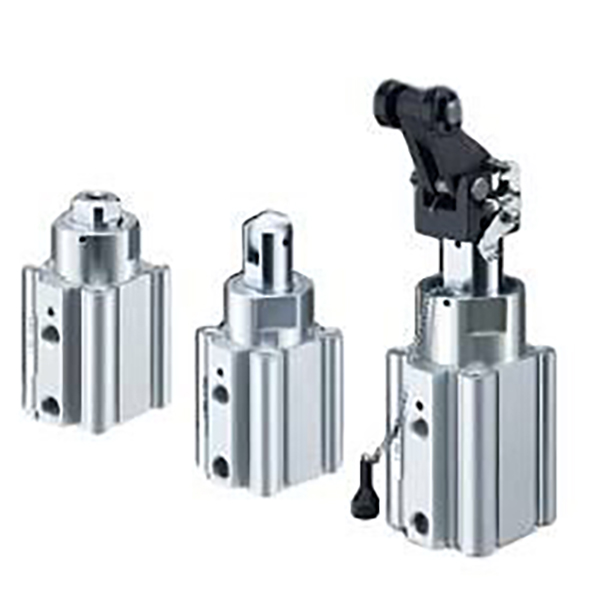

Pnevmatski zamaški s fiksno višino SOLH RSQ služijo kot standardni mejni aktuatorji za avtomatizirane transportne sisteme. Opremljeni so z desetimi zamenljivimi konci palic, vključno s slogi vzvoda hidravličnega blažilnika za močno blaženje udarcev, podpirajo namestitev štiristranskega magnetnega stikala in dolgotrajno delovanje brez olja. Za razliko od modelov RSG z nastavljivo višino njegov fiksni togi okvir močno skrajša čas odpravljanja napak na mestu. Naša stabilna masovna proizvodnja zagotavlja zadostno zalogo na kraju samem; ti zamaški so široko uporabljeni na montažnih linijah elektronike, valjčnih transporterjih in postajah za pozicioniranje težkih palet po vsem svetu ter zagotavljajo zanesljivo blokiranje obdelovancev z dostopno ceno in močno odpornostjo na udarce.

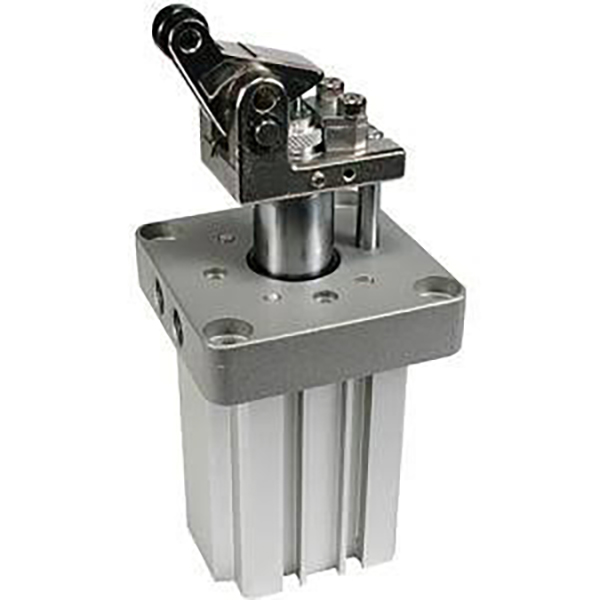

SOLH RS2H zaporni cilinder za težke obremenitve je nadgrajena zamenjava za RS1H za 50–500 kg težke paletne transportne trakove. Ponaša se s 30-odstotno povečano zaustavitveno silo, vgrajenim nastavljivim hidravličnim blažilnikom in dvojnimi valji iz smole/ogljikovega jekla za učinkovito absorbiranje silovitega udarca. Kompaktna lahka zasnova skrajša prostor za namestitev, hkrati pa je popolnoma zamenljiva z RS1H brez spreminjanja vpenjal. Opremljen z opcijsko zaporo proti odboju in ročno sprostitvijo, je primeren za avtomobilsko logistiko, varilna orodja in avtomatizirano blokado težkih tovorov v skladiščih. Naša tovarna podpira množično proizvodnjo z zadostno zalogo, struktura brez olja zagotavlja dolgotrajno stabilno delovanje za težka delovniška okolja z visoko frekvenco.

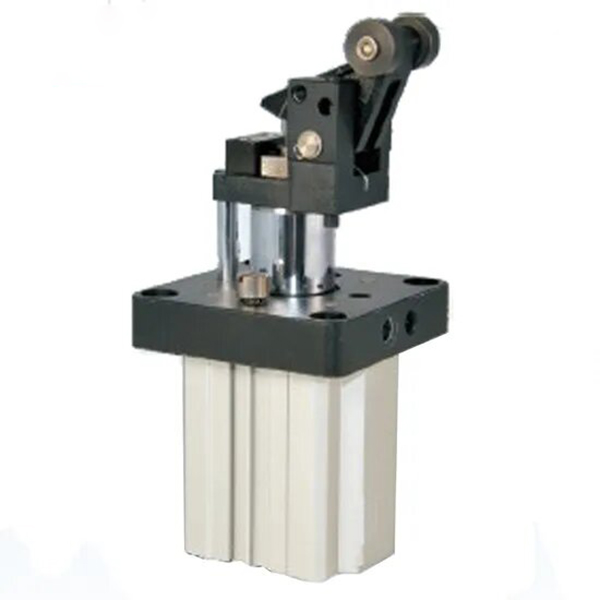

SOLH TWH & TWM valjčni zamaški valji so narejeni po meri za 30–300 kg pozicioniranje srednje do težke transportne palete. Izbirna vgrajena mehanska samozaklepna struktura učinkovito ustavi odboj in premikanje obdelovanca; stopnjevani hidravlični blažilniki vključujejo fiksno blaženje za majhne izvrtine in nastavljivo blaženje za velike specifikacije za doseganje nežnega blaženja udarcev. TWH z dvojnim delovanjem zagotavlja največjo zavorno silo za visokofrekvenčne težke cikle, medtem ko TWM z vgrajeno vzmetjo sproži samodejno sprostitev, ko prekine napajanje zaradi varnosti na mestu. Montaža s standardno prirobnico in štiristranska namestitev magnetnega stikala poenostavljata montažo na kraju samem. Podprti z našo stabilno masovno proizvodnjo in zadostnimi zalogami na kraju samem so ti zamaški široko uporabljeni v inteligentnem skladiščenju, sestavljanju avtomobilov in omejevanju napeljav za varjenje z dolgotrajnim delovanjem brez olja.

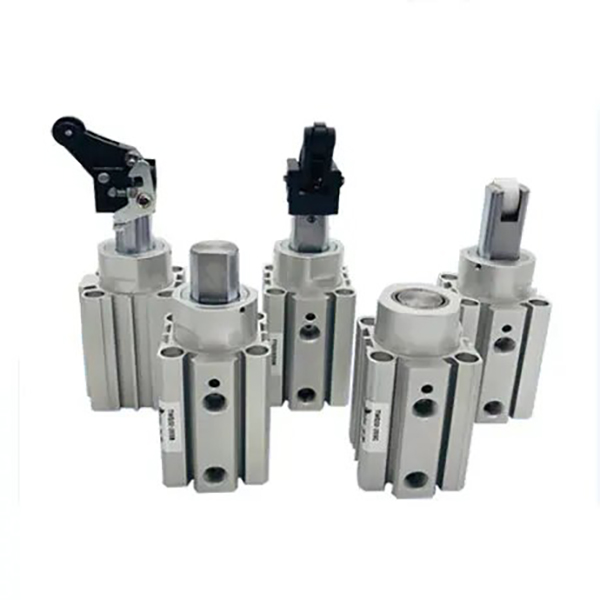

Kompaktni zamaški s fiksno višino SOLH TWQ zagotavljajo stroškovno učinkovite omejevalne rešitve za 10–150 kg lahke in srednje težke transportne palete. Štirje zamenljivi konci palic pokrivajo ploščato palico, okroglo palico, valjčno ročico in nastavljivo hidravlično blažilno ročico; Različice z valji in blažilniki podpirajo izbirno mehansko samozaklepanje, da se prepreči odboj obdelovanca. Montaža s prirobnico s fiksno višino izpusti kalibracijo višine in pospeši namestitev na terenu s štiristranskimi režami za magnetne senzorje. Konstrukcija, odporna proti obrabi brez olja, se prilega montažnim linijam elektronike, embalaže in gospodinjskih aparatov. Naša stabilna množična proizvodnja zagotavlja zadostno zalogo na kraju samem, kar je idealno za avtomatizirano blokiranje in pozicioniranje postaj z visokim ciklom in nizkim vzdrževanjem.

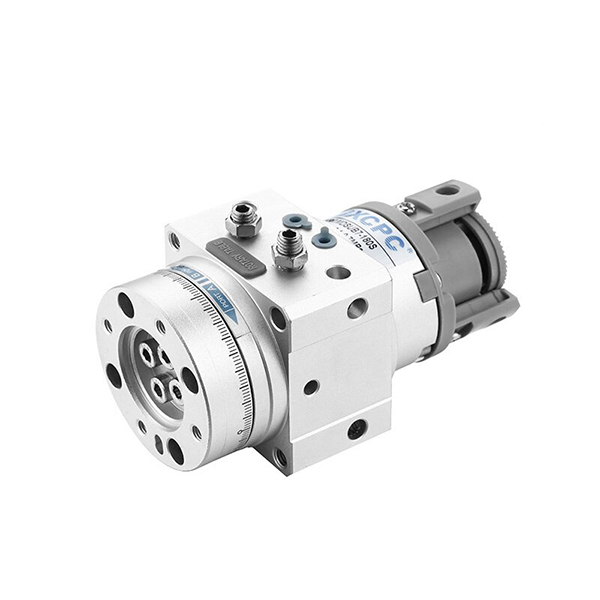

Vgrajeni rotacijski valji z lopaticami SOLH MSUB zagotavljajo natančno rotacijsko gibanje z nizko zračnostjo za avtomatizacijo lahkih obremenitev do obremenitev 10 kg. Vsebuje strukturo vrtljive mize vse v enem, ki odpravlja zračnost zobnikov, podpira izbirno vrtenje 90°/180° s fino nastavitvijo kota ±5°; nadgrajena različica MSUA dosega natančnost nihanja znotraj 0,03 mm. Njegova optimizirana enokrilna struktura se ponaša z 2–3-krat večjo nosilnostjo kot običajni modeli CRB1 z bolj kompaktnim odtisom. Večsmerna montaža prirobnice prihrani prostor za namestitev, medtem ko tesnjenje brez olja zagotavlja čisto dolgotrajno delovanje. Ohranjamo stabilno masovno proizvodnjo in zadosten inventar na kraju samem, široko uporabljen za robotsko nihanje zgibov, elektronsko indeksiranje obdelovancev, obračanje delov in majhne platforme za pozicioniranje v natančnih montažnih linijah.

Izjemno tanek rotacijski aktuator s prosto nameščenimi lopaticami SOLH CRBU2 je popolnoma zamenljiv z enakovrednimi modeli SMC, ki so na voljo v velikostih izvrtin 10/15/20/30/40. Integrirano cilindrično ohišje omogoča večsmerno pritrditev brez nosilcev, 12 % lažje od serije CRB2, popolno za skrito namestitev znotraj kompaktnih integriranih strojev. Neposredni pogon lopatic odpravlja zračnost zobnikov z izjemno visoko kotno ponovljivostjo ±0,01°. Dve različici lopatic: S ena lopatica za največ 270° nihanje, D dvojna lopatica zagotavlja dvojni navor z omejenim vrtenjem 90°/100°. Na voljo so dvojne postavitve cevi: standardni stranski priključki in osrednji aksialni priključki s pripono E. Izbirni regulator kota s pripono W omogoča neskončno nastavljiv hod od 0 do 240°, vgrajeni magnetni obroči pa podpirajo reed stikala M9BW za mejno povratno informacijo PLC. Kompozitno tesnilo z nizkim trenjem zagotavlja delovanje brez olja z več kot 5 milijoni servisnih ciklov. Široko se uporablja pri nalogah visokofrekvenčnega natančnega vrtenja z majhno obremenitvijo, vključno z vrtenjem miniaturne šablone 3C, pozicioniranjem kamere za vid, mehanizmi za zategovanje vijakov in preklapljanjem embalaže pod majhnim kotom. V primerjavi z osnovno nameščenimi rotacijskimi cilindri CRB2 CRBU2 ne potrebuje namestitvenih nosilcev in maksimira prostorsko učinkovitost, kar je idealno za robotske končne efektorje in ozke notranje postavitve opreme.

Rotacijski pogoni tipa SOLH CRB1 / CRB2 so popolnoma zamenljivi z enakovrednimi nihajnimi cilindri SMC. Neposredni pogon z lopaticami odpravlja zračnost zobnikov, kar zagotavlja nizko rotacijsko vztrajnost in izjemno hiter odziv. CRB2 je serija kompaktnih lahkih z izvrtinami velikosti 10~40 mm; enojna lopatica podpira nihanje do 270°, medtem ko dvojna lopatica omejuje rotacijo na 90°/100°, kar je idealno za visokohitrostno mini obračanje v zaprtem prostoru 3C in embalažni opremi. Serija CRB1 za težke obremenitve pokriva izvrtine 50~100 mm s polno ležajno oporo in izjemno odpornostjo na udarce, kar zagotavlja največji navor do 24 N·m za težka vpenjala in veliko obračanje indeksiranja obdelovanca. Enojna lopatica ponuja širok razpon nihanja, medtem ko dvojna lopatica podvoji navor pri enaki velikosti izvrtine. Standardno so vgrajeni gumijasti odbijači; pripona za nastavitev kota Z in votla gred sta neobvezna, različice CDRB pa vključujejo trajne magnete, združljive z reed stikali D-M9B / D-A93. V primerjavi z vrtljivimi mizami MSQ z zobato letvijo imajo valji tipa lopatic tanjše ohišje in hitrejše vrtenje z ničelno zračnostjo, a hkrati šibkejšo radialno in aksialno nosilnostjo, zaradi česar so najboljša izbira za rotacijske naloge z visoko hitrostjo pri majhnih obremenitvah, ki zahtevajo velike nihajne kote.

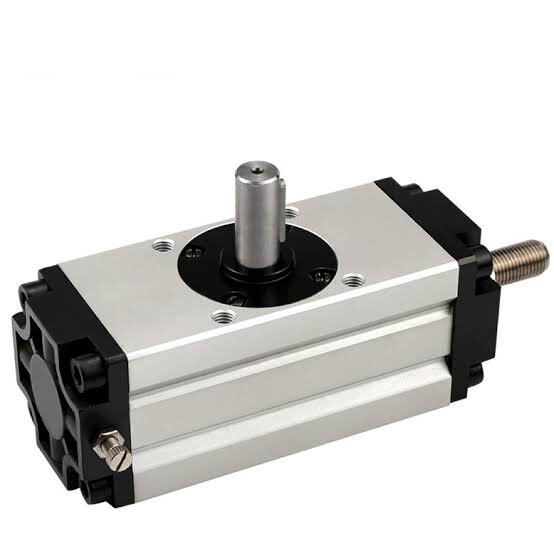

Vrtljivi cilindri SOLH CRA1 z zobato letvijo so pnevmatski nihajni aktuatorji z visokim navorom za 10–50 kg srednje in težko avtomatizacijo. Dvobatni menjalnik z zobato letvijo doseže zračnost ≤1°, z modelom φ30 brez zračnosti in največjim navorom 108 N·m iz izvrtine φ100 pri 0,5 MPa. Izbirne nastavljive končne zračne blazine ublažijo inercijski udarec med pogostim kolesarjenjem, medtem ko več vrst vgradnje in konfiguracije gredi podpirajo prilagodljivo mehansko povezavo. Konstrukcija brez olja zagotavlja neprekinjeno delovanje brez vzdrževanja. Naša tovarna izvaja stabilno množično proizvodnjo z obsežnim inventarjem na kraju samem, ki se široko uporablja za obračanje težkih obdelovancev, aktiviranje industrijskih ventilov, indeksiranje težkih vpenjal in robotsko vrtenje sklepov v avtomatiziranih sistemih za sestavljanje in krmiljenje cevovodov.
