Serija RS2H za težke zamaške | Nastavljiv hidravlični zaustavitveni cilinder ročice

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in glavne strukturne prednosti

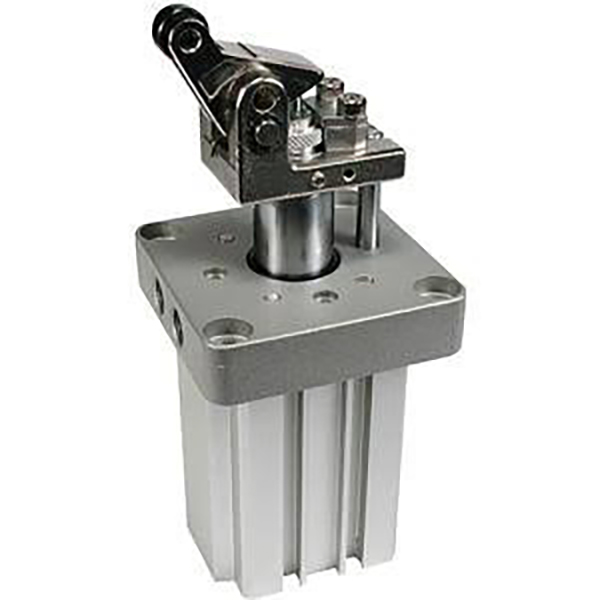

     Serija SOLH RS2H je nova generacija zamašilnega cilindra z vzvodom za težke obremenitve, profesionalno zasnovana za pozicioniranje in omejevanje transportnih linij za težke obremenitve. Na voljo v velikih velikostih izvrtin φ50/63/80 mm, ima izjemno visoko zavorno silo, nastavljiv hidravlični blažilnik, lahko kompaktno strukturo in vrhunsko odpornost na udarce. Uporablja se posebej za 50–500 kg težke palete in orodne plošče ter služi kot osrednja zaustavitvena komponenta za težke avtomatizirane transportne linije, ki se pogosto uporabljajo pri zaustavitvi obdelovancev, pozicioniranju prenosa in scenarijih omejevanja postaje.

  1.1 Nadgrajena zmogljivost za težke obremenitve

     Kot nadgrajena zamenjava za tradicionalno serijo RS1H, RS2H doseže več kot 30-odstotno povečanje zavorne sile. S kombinacijo povečanja sile vzvoda in strukture hidravličnega blažilnika odlično prenese visokofrekvenčne udarne obremenitve in stabilno omejuje težke obdelovance v razponu od 50 kg do 500 kg, s čimer rešuje težave nezadostne sile in enostavne okvare starih modelov pri cikličnem delovanju z veliko obremenitvijo.

  1.2 Kompaktna in lahka optimizacija

     V primerjavi s serijo RS1H model s gibom φ63-30 zmanjša skupno težo za 22 % in skrajša skupno dolžino za 9 mm. Optimizirana integrirana struktura prihrani prostor za namestitev, hkrati pa izboljša splošno strukturno togost, uresniči manjšo velikost, manjšo težo in večjo stabilnost.

  1.3 Jedrni nastavljivi hidravlični odbojnik

     Standardno vgrajen nastavljiv hidravlični blažilnik. Uporabniki lahko poljubno prilagodijo upor dušenja prek vrtljivega nastavitvenega diska, da se prilagodijo obdelovancem različnih tež in transportnih hitrosti. Odbojnik podpira hitro zamenjavo brez orodja z odvijanjem nastavitvenega vijaka M4, kar močno izboljša učinkovitost vzdrževanja na mestu in skrajša čas izpada.

  1.4 Visoko togostna zasnova ročice in dvojnega valja

     Ročica visoke trdnosti je opremljena z izboljšano strukturo notranjega blažilnika. Na voljo sta dve možnosti materiala valjev: smola (L) in ogljikovo jeklo (M), ki sta odporna proti obrabi in proti razpokam. Povečan premer valja zagotavlja nemoteno kotaljenje in močno protiupogibno sposobnost, s čimer se učinkovito izogiba zagozditvam in poškodbam zaradi ekscentrične obremenitve med ustavljanjem težkih obremenitev.

 1.5 Popolnoma zamenljive in raznolike konfiguracije

     Namestitvene mere so popolnoma zamenljive s tradicionalno serijo RS1H, kar podpira neposredno zamenjavo in nadgradnjo brez spreminjanja okvirjev vpenjal. Izbirne razširjene funkcije vključujejo zaklepni mehanizem proti odboju, ročno odklepanje in stikalo za zaznavanje vzvoda, ki izpolnjujejo zahteve glede nadzora pri zahtevnih delovnih pogojih s težkimi obremenitvami.

  1.6 Struktura brez olja in z dolgo življenjsko dobo

     Izbirni dvodelujoči, vzmetni dvodelujoči in enostransko delujoči načini pokrivajo različne operativne zahteve. Trda kromirana batnica in trdo anodizirano telo cilindra zagotavljata odlično odpornost proti obrabi in udarcem. Zasnova delovanja brez olja se prilagaja čistim okoljem in delovnim pogojem varjenja pred brizganjem z nizkimi stroški vzdrževanja in dolgo življenjsko dobo.

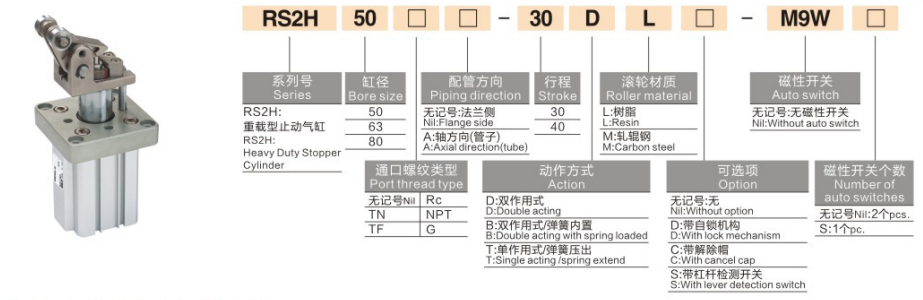

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1.Tipični primeri modelov: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Primeri standardnega naročila

    • Splošni model za težke obremenitve: RS2H63-30LD-M9BW (izvrtina φ63, gib 30 mm, smolni valj, dvojno delujoč, z magnetnim stikalom M9BW)

    • Visokovarnostni model zaklepanja: RS2H80-40TM-XC102 (izvrtina φ80, hod 40 mm, valj iz ogljikovega jekla, enostransko delujoč, z zaklepnim mehanizmom proti odboju)

3. Splošni tehnični parametri (20 ℃, 0,5 MPa standardni pogoj)

  3.1 Osnovne specifikacije

     • Način delovanja: Dvojno delujoč, vzmetno obremenjen dvojno delujoč, vzmet podaljšana enostransko delujoča

     • Razpon delovnega tlaka: 0,05 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

     • Temperatura okolja: -10℃~60℃ (okolje brez ledu)

     • Medpomnilniški sistem: Standardno vgrajen nastavljiv hidravlični blažilnik + dvostranski gumijasti blažilnik

     • Način mazanja: Delovanje brez olja

     • Način namestitve: Standardna montaža na prirobnico, na voljo je 4-stranska montaža magnetnega stikala

  3.2 Standardna kombinacija vrtine in giba

  3.3 Teoretična zavorna sila (enota: kN pri 0,5 MPa, moč vzvoda)

  3.4 Primerjava teže izdelka (enota: kg pri standardnem gibu)

4. Smernice za osnovno konfiguracijo in izbiro

 4.1 Izbira materiala valja

     • Smolni valj (L): Nizka raven hrupa in odpornost proti praskam na površinah palet. Idealno za lahke/srednje obremenitve (50–200 kg) in scenarije delovanja pri visoki hitrosti (≤0,5 m/s), ščiti obdelovance in hkrati zagotavlja stabilno zaustavitev.

     • Valj iz ogljikovega jekla (M): Ultra visoka odpornost proti obrabi in močna odpornost na udarce. Primerno za težke obremenitve (200–500 kg), visokofrekvenčno kroženje (≥1000-krat/dan) in težke industrijske delovne pogoje z dolgo življenjsko dobo.

  4.2 Izbira načina delovanja

     • Dvojno delujoč (D): Dvosmerno nadzorovano vpenjanje in sproščanje z največjo zaustavitveno silo. Optimiziran za težke obremenitve in visokofrekvenčne start-stop delovne pogoje.

     • Vzmetno obremenjeno dvojno delujoče (B): Samodejna sprostitev ob izpadu električne energije, dajanje prednosti opremi in varnosti osebja. Popoln za nevarne postaje in scenarije zaščite ob izklopu.

     • Enodelujoči (T): Vzmet iztegnjena, način umika s kompresijo zraka. Energetsko varčen in stroškovno učinkovit, uporaben za nizke obremenitve in nizkofrekvenčne scenarije zaustavitve.

  4.3 Izbirni funkcionalni dodatki za težke obremenitve

     • Zaklepni mehanizem (-XC102): Samodejno zaklepanje po zaustavitvi za preprečevanje odboja in premikanja obdelovanca, primerno za hitre lahke obremenitve in postaje proti premikanju.

     • Funkcija ročnega odklepanja: Ročno sprostite ročico med izpadom električne energije ali okvaro opreme, kar zagotavlja varno in priročno vzdrževanje na mestu.

     • Stikalo za zaznavanje ročice: Zazna podaljšanje vzvoda in status ponastavitve, podpira krmiljenje povezave PLC in avtomatizirano delovanje zaklepanja za inteligentne proizvodne linije.

5. Tipični scenariji uporabe

     • Težke transportne linije za palete: Specializirano za zaustavitev, pozicioniranje prenosa in preprečevanje premikanja 200–500 kg težkih orodnih plošč v avtomobilski industriji, industriji gospodinjskih aparatov in logistični industriji, kar zagotavlja stabilno zmogljivost pri omejevanju težkih obremenitev.

     • Težke postaje za varjenje in obdelovalne stroje: Uporablja se za vpenjanje varilnih naprav za velike obremenitve, omejevanje nalaganja/razkladanja obdelovalnih strojev in pozicioniranje težkih kalupov. Varilna struktura je odporna na močne udarce in preprečuje erozijo varilne žlindre.

     • Avtomatizirani sistemi skladiščenja in prenosa: Uporablja se za stereoskopsko zaustavitev skladiščnih palet, pozicioniranje priklopne postaje AGV in omejevanje težkega mehanizma obračanja, ki se ponaša s stabilnim gibanjem in zanesljivim povratnim signalom.

     • Visokohitrostne transportne linije za težke obremenitve: Primerno za zaustavitev hitrih (≤0,8m/s) težkih obdelovancev na valjčnih in tračnih transportnih linijah. Prilagodljiv hidravlični blažilnik zagotavlja nemoten proces ustavljanja brez udarcev.

6. Vodnik za hitro izbiro v 3 korakih

     1. Izbira velikosti izvrtine: Izberite izvrtino glede na težo obdelovanca in transportno hitrost. Upoštevajte varnostni standard: teoretična zavorna sila ≥ dejanska obremenitev × 2. φ50 za obremenitev pod 200 kg, φ63 za 200–350 kg obremenitve, φ80 za obremenitev nad 350 kg.

     2. Izbira materiala valja: Izberite smolni valj (L) za majhne obremenitve in visoke hitrosti; izberite valj iz ogljikovega jekla (M) za težke obremenitve in visokofrekvenčne scenarije kolesarjenja.

     3. Izbira funkcionalne konfiguracije: izberite dvojno delujoč (D) + valj iz ogljikovega jekla za težke obremenitve in visokofrekvenčne delovne pogoje; dodajte zaklepni mehanizem (-XC102) za zahteve proti odboju; uporabite vzmetni tip (B) za varnostne prednostne postaje.

Povzetek v enem stavku

     Serija SOLH RS2H nadgrajenega zamaškov za težke obremenitve ima 30 % večjo zavorno silo, lahko kompaktno strukturo, nastavljiv hidravlični blažilnik in dvojne valjčne možnosti, ki zagotavljajo visoko stabilnost, proti udarcem in vzdrževanju prijazne profesionalne rešitve za zaustavitev za 50–500 kg težke avtomatske transportne linije.
