Cilindrični zamašek s fiksno višino serije TWQ | Kompakten lahek in srednji zavorni cilinder

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH TWQ je zamaški valj s fiksno višino namestitve, optimiziran za lahke in srednje obremenjene avtomatizirane transportne linije. Odlikuje ga kompaktna zgradba karoserije, štiri izbirne vrste koncev drogov, razpoložljivost hidravličnega blažilnika in izbirna mehanska funkcija samozaklepanja. TWQ cilinder, primeren za 10–150 kg palet in zaustavitev orodij, omejevanje postaj in pozicioniranje prenosa, služi kot standardna rešitev z visokimi stroški in zmogljivostjo za scenarije avtomatizacije lahkih in srednjih obremenitev.

 1.1 Zasnova s ​​fiksno višino namestitve

     Integrirano ohišje s fiksno višino zagotavlja hitro in preprosto namestitev z visoko ponavljajočo natančnostjo pozicioniranja. Popolnoma se ujema s standardiziranimi postavitvami transportnih postaj, odpravlja postopke prilagajanja višine in izboljšuje učinkovitost namestitve na kraju samem.

 1.2 Štirje vsestranski tipi koncev palic (osnovna prednost)

     • B Ploščata palica: Struktura ploščate batnice proti vrtenju zagotavlja stabilno zaustavitveno zmogljivost in močno odpornost na ekscentrično obremenitev ter ohranja natančno pozicioniranje v pogojih bočne sile.

     • Tip okrogle palice C: Odebeljena polna okrogla batnica z izboljšano odpornostjo na udarce, posebej zasnovana za delovne pogoje z veliko bočno silo in zahtevami natančnega pozicioniranja orodja.

     • Vrsta ročne ročice R: Struktura vzvoda + kotalnega kontakta zmanjša udarec pri ustavljanju z gladkim kotalnim gibanjem, kar je idealno za visokohitrostno neprekinjeno delovanje transportne linije.

     • Tip nastavljive ročice za odbojnik K: Vgrajen nastavljiv hidravlični blažilnik omogoča prosto nastavitev upora blaženja za prilagajanje obdelovancem različnih tež in transportnih hitrosti ter doseganje optimalnega učinka mehkega zaustavljanja za spremenljive delovne pogoje.

  1.3 Izbirna funkcija samozaklepanja (različica R/K)

     Različice z valjem in blažilnikom podpirajo izbirno mehansko samozaklepno strukturo. Po zaustavitvi udarca obdelovanca valj samodejno zaklene roko vzvoda, da prepreči odboj in vzvratno potiskanje, kar učinkovito odpravi premik obdelovanca in močno izboljša stabilnost in doslednost transportne postaje.

 1.4 Kompaktna velikost in trpežna struktura

     Telo valja je obdelano s trdo eloksacijo, medtem ko ima batnica trdo kromirano prevleko, ki zagotavlja odlično odpornost proti obrabi in udarcem. Standardno delovanje brez olja se prilagaja čistim proizvodnim okoljem in scenarijem varjenja pred škropljenjem. Rezervirani utori senzorja na štirih straneh omogočajo namestitev magnetnega stikala brez strukturnih motenj za prilagodljivo postavitev.

  1.5 Različni načini delovanja

     Izbirni standardni načini z dvojnim delovanjem in načini z enojnim delovanjem (raztezanje vzmeti / umik vzmeti) pokrivajo samodejno cikliranje, varnostno zaščito ob izklopu in zahteve za začasno zaustavitev, ki se ujemajo z različnimi industrijskimi krmilnimi logikami.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1. Tipični primeri modelov: TWQ32-20SB, TWQ50-30RK-F

 2. Primeri standardnega naročila

     • Standardni model s ploščato palico: TWQ32-20SB (izvrtina φ32, gib 20 mm, konec palice z ravnim stebrom, gumijasti odbojnik)

     • Model s samozaklepnim nastavljivim odbojnikom: TWQ50-30RK-F (izvrtina φ50, 30 mm giba, nastavljiva ročica hidravličnega blažilnika, s funkcijo samozaklepanja)

3. Splošni tehnični parametri (20 ℃, 0,5 MPa standardni pogoj)

  3.1 Osnovne specifikacije

     • Način delovanja: Dvojno delujoč, enostransko delujoč (vzmet iztegnjena/navlečena vzmet)

     • Razpon delovnega tlaka: 0,05 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

     • Temperatura okolja: -10℃~60℃ (okolje brez ledu)

     • Konfiguracija medpomnilnika: S = dvostranski gumijasti odbojnik; K = Nastavljiv hidravlični blažilnik + dvostranski gumijasti blažilnik

     • Način mazanja: Delovanje brez olja

     • Način namestitve: Standardna montaža na prirobnico s fiksno višino

 3.2 Standardna kombinacija vrtine in giba

  3.3 Teoretična zavorna sila (enota: N @0,5 MPa)

  3.4 Teža izdelka (enota: kg pri standardnem gibu)

4. Smernice za osnovno konfiguracijo in izbiro

  4.1 Izbira vrste konca droga

     • Vrsta ravnega stolpca B (priporočeno): Zasnova proti vrtenju in visoka stabilnost, primerna za majhne obremenitve (10–80 kg) in delovanje pri nizki hitrosti (≤0,3 m/s) brez očitnega bočnega udarca.

     • C Vrsta okroglega stolpca: odebeljena palična struktura z močno odpornostjo na udarce, idealna za scenarije pozicioniranja orodja z veliko bočno silo.

     • Vrsta ročne ročice R: Zmogljivost z majhnimi udarci in gladko kotaljenje, kot nalašč za tekoče trakove z visoko hitrostjo (≤0,5 m/s) in lahkimi do srednjimi obremenitvami (30–100 kg).

     • Tip nastavljive ročice za odbojnik K: Prilagodljivo blaženje in vrhunska odpornost na udarce, zasnovano za srednje obremenitve (50–150 kg), visokofrekvenčne start-stop in delovne pogoje pri nestabilni hitrosti.

  4.2 Izbira funkcije samozaklepanja

     • F Samozaklepni tip (priporočeno za samodejne linije): Na voljo samo za različice ročice R/K. Preprečuje odboj obdelovanca in premik postaje, kar močno izboljša stabilnost neprekinjenega delovanja avtomatiziranih linij.

     • Tip brez zaklepanja: Stroškovno učinkovita rešitev za scenarije z manjšim povratnim vplivom in ročnim ponastavitvijo, ni priporočljivo za popolnoma avtomatske proizvodne linije.

  4.3 Izbira načina delovanja

     • Dvojno delujoč: Največja zaustavitvena sila z dvosmernim nadzorovanim delovanjem, primerna za scenarije visokofrekvenčnega in popolnoma samodejnega krmiljenja.

     • Enodelovanje (podaljšanje vzmeti): Samodejno se razširi za zaustavitev obdelovancev po izpadu električne energije, pri čemer daje prednost varnosti za nevarne postaje in aplikacije za zaščito pred izklopom električne energije.

     • Enodelujoča (vzmetna vzmet): Ustavi se z dovodom zraka in se samodejno sprosti, ko je napajanje izklopljeno, prilagojeno za normalno odprte transportne linije in naloge začasne zaustavitve.

5. Tipični scenariji uporabe

     • Lahke in srednje obremenjene transportne linije: Uporablja se za zaustavitev, omejevanje in pozicioniranje 10–150 kg palet in orodnih plošč v industriji elektronike, gospodinjskih aparatov in hrane.

     • Linije za ravnanje z materialom visoke hitrosti: Struktura vzvoda R/K zagotavlja gladko zaustavitev brez udarcev za obdelovance z majhno obremenitvijo in visoke hitrosti (≤0,5 m/s) na valjčnih in tračnih transporterjih.

     • Postaje avtomatizirane opreme: Kompaktno ohišje za enostavno namestitev, ki se široko uporablja za omejevanje nakladanja/razkladanja strojnega orodja, pozicioniranje montažne postaje in zaustavitev postaje za pregledovanje.

     • Pakirne in logistične linije: Idealen za ustavljanje kartona in škatel z materialom, blokiranje divergentnih postaj in pozicioniranje zlaganja, ki se ponaša z visoko stroškovno zmogljivostjo in nizkimi stroški vzdrževanja.

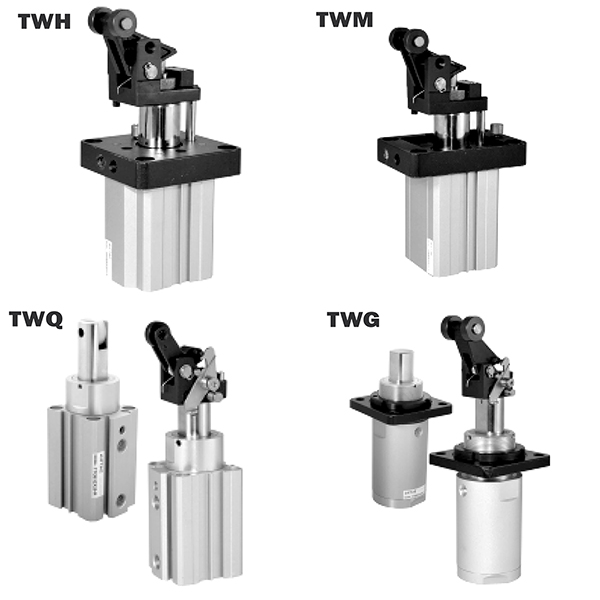

6. Hitra primerjava serije TWQ proti TWH/TWM

7. Vodnik za hitro izbiro v 3 korakih

     1. Izbira velikosti izvrtine: Izberite izvrtino glede na težo obdelovanca z 200-odstotnim varnostnim faktorjem (teoretična zaustavitvena sila ≥ dejanska obremenitev × 2). Izberite φ25/φ32 za obremenitev pod 80 kg; izberite φ40/φ50 za obremenitev 80–150 kg.

     2. Izbira konca palice in odbojnika: Uporabite ploščato palico B + gumijasti blažilnik S za scenarije majhne obremenitve pri nizki hitrosti; izberite vrsto valjev R za proge z majhno obremenitvijo za visoke hitrosti; izberite nastavljivo vrsto blažilnika K za srednje obremenitve in visokofrekvenčne delovne pogoje.

     3. Izbira funkcionalne konfiguracije: Opremite F samozaklepanje za avtomatske proizvodne linije; izberite način dvojnega delovanja za visokofrekvenčno ciklično krmiljenje; sprejme način podaljšanja vzmeti z enojnim delovanjem za varnostno prednostne in zaščitne postaje ob izklopu.

Povzetek v enem stavku

     Zamaški valj s fiksno višino serije SOLH TWQ odlikuje kompaktna zasnova, združljivost z več konci palic ter izbirne funkcije samozaklepanja in nastavljivega blažilnika, ki zagotavlja visoko stroškovno zmogljive, stabilne in prilagodljive rešitve za zaustavljanje za 10–150 kg lahke in srednje obremenjene avtomatizirane transportne sisteme.
