Rotacijski cilinder z lopaticami serije MSUB | Visoko natančen kompakten nihajni cilinder

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH MSUB je visoko natančen cilinder vrtljive mize z eno lopatico, zasnovan za natančne nihajne aplikacije z majhno obremenitvijo. Odlikuje ga vgrajena kompaktna struktura, fino nastavljiv nihajni kot, večpovršinska montaža in izjemno nizka zračnost. Pokriva 4 specifikacije velikosti (ki ustrezajo izvrtini φ10/φ15/φ20/φ30) in se široko uporablja pri rotaciji manipulatorja, majhnih indeksnih pozicionirnih postajah in obračanju obdelovancev ter služi kot glavna rešitev za visoko natančno nihanje za avtomatizirane natančne proizvodne linije.

  1.1 Integrirana rotacijska miza in cilindrična struktura

     Integrirana zasnova rotacijske ploščadi in pogonskega cilindra popolnoma odpravi zračnost zobnikov z izboljšano splošno togostjo. Standardni model dosega izjemno nizko toleranco odtekanja, medtem ko nadgrajena visoko natančna različica MSUA zagotavlja natančnost nihanja platforme znotraj ≤0,03 mm, kar zagotavlja stabilno in ponovljivo natančno pozicioniranje.

 1.2 Zasnova z enojno lopatico za visoke obremenitve

     S sprejetjem optimizirane enokrilne strukturne postavitve ima valj manjšo prostornino in lažjo težo. Njegova nosilnost je 2-3-krat višja kot pri tradicionalnih valjih serije CRB1 enake velikosti, kar hkrati uresničuje miniaturizacijo in visok navor.

  1.3 Natančno nastavljiv kot zasuka

     • Standardni udarec: 90° / 180° izbirno za različne rotacijske zahteve.

     • Toleranca fine nastavitve: Zasnova z eno lopatico podpira natančno nastavitev ±5° na obeh koncih; tip z dvojno lopatico podpira natančno nastavitev ±2,5°.

     • Natančnost pozicioniranja: Stroga toleranca kota zasuka 90°±10′ / 180°±10′, ki izpolnjuje zahteve glede visokonatančnega indeksiranja in obračanja.

 1.4 Prilagodljive možnosti namestitve in cevi

     • Cevni način: stranske cevi in ​​aksialne cevi po izbiri; modeli, opremljeni z magnetnim stikalom, podpirajo le stranske cevi za stabilen zajem signala.

     • Način montaže: Struktura večstranske prirobnice podpira vsesmerno namestitev, učinkovito prihrani notranji prostor opreme in se prilagodi scenarijem kompaktne postavitve.

  1.5 Majhno puščanje in dolga življenjska doba

     Sprejetje prilagojene posebne tesnilne strukture za zmanjšanje notranjega in zunanjega uhajanja zraka. Standardna zasnova delovanja brez olja se prilagaja čistim proizvodnim okoljem in splošnim industrijskim delovnim pogojem, kar zmanjšuje stroške vzdrževanja in podaljšuje neprekinjeno življenjsko dobo.

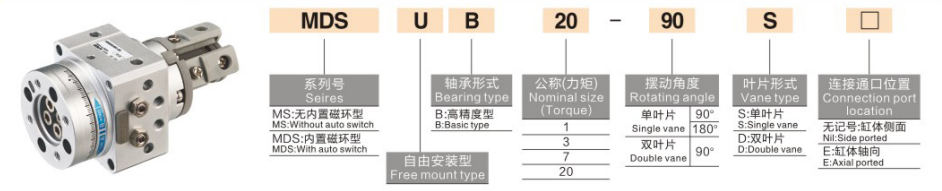

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1. Tipični primeri modelov: MSUB7-180S, MDSUB20-90S

  2. Primeri standardnega naročila

     • Standardni nemagnetni model: MSUB7-180S (Velikost 7, nihajni kot 180°, brez magnetnega obroča)

     • Model magnetne povratne zveze: MDSUB20-90S (Velikost 20, nihajni kot 90°, vgrajen magnetni obroč za namestitev stikala)

3. Splošni tehnični parametri (20 ℃, standardni pogoj)

  3.1 Osnovne specifikacije

     • Način delovanja: Dvojno delujoča enojna lopatica

     • Delovna tekočina: Stisnjen zrak (delovanje brez olja)

     • Temperatura okolja: 5 ℃ ~ 60 ℃

     • Razpon delovnega tlaka: Velikost 1: 0,2 ~ 0,7 MPa; Velikost 3/7: 0,15~0,7MPa; Velikost 20: 0,15 ~ 1,0 MPa

     • Čas nihanja (@0,5 MPa): 0,07~0,3s/90° (nastavljivo)

     • Vrsta ležaja: Drsni ležaj za visoke obremenitve

  3.2 Tabela ključnih parametrov delovanja

4. Smernice za osnovno konfiguracijo in izbiro

  4.1 Izbira velikosti (na podlagi navora in obremenitve)

     • Velikost 1 (φ10): izhodni navor 0,3 N·m, primeren za scenarije mikro ultralahke obremenitve (≤1 kg) in visokofrekvenčnega natančnega rotacijskega gibanja.

     • Velikost 3 (φ15): izhodni navor 0,7 N·m, idealen za majhne obremenitve (1~3 kg), kot je vrtenje sklepov robotske roke.

     • Velikost 7 (φ20): 0,9 N·m izhodnega navora, ki se popolnoma ujema z majhnimi in srednjimi obremenitvami (3~5 kg) in postajami za indeksiranje pozicioniranja in obračanje obdelovanca.

     • Velikost 20 (φ30): 2,9 N·m visok izhodni navor, uporabno za naloge rotacijskega pozicioniranja s srednje velikimi obremenitvami (5~10 kg).

  4.2 Izbira kota in natančnosti

     • Kot zasuka 90°: Zasnovan za obračanje pod pravim kotom in preklapljanje smeri, ki se pogosto uporablja pri nalaganju/razkladanju obdelovancev in pozicioniranju krmiljenja za 90°.

     • Kot vrtenja 180°: Primerno za polciklično rotacijo in obračanje obdelovanca, realizira 180° vzvratno pozicioniranje in dvosmerno preklapljanje postaj.

     • Visoko natančna nadgradnja: Izberite serijo MSUA za izjemno visoke zahteve glede natančnosti z natančnostjo nihanja platforme ≤0,03 mm.

  4.3 Konfiguracija magnetnega stikala

     • MSUB (nemagnetno): Osnovna varčna različica brez magnetnega obroča, stroškovno učinkovita za preprosto ciklično gibanje brez zahteve po povratni signalni signali.

     • MDSUB (magnetni): Vgrajen magnetni obroč, združljiv z magnetnimi stikali D-T791/D-T792 s poljubno nastavljivimi položaji zaznavanja, ki podpira avtomatsko krmiljenje povezav PLC signala.

5. Tipični scenariji uporabe

     • Natančni robotski sistemi: Uporablja se za rotacijo sklepov majhnega robota in nihanje končnega efektorja, odlikuje pa ga lahkost, kompaktna velikost in visoka ponovljivost pozicioniranja.

     • Avtomatizirane postaje za indeksiranje: Popoln za natančno indeksiranje 90°/180°, pozicioniranje zaznavanja in pozicioniranje montažnih postaj v industriji elektronike in malih gospodinjskih aparatov.

     • Obračanje in krmiljenje obdelovanca: Idealno za obračanje in pretvorbo smeri obdelovancev z majhno obremenitvijo (≤10 kg) na tekočih trakovih, doseganje ničelne zračnosti in gladko vrtenje z majhnim udarcem.

     • Majhne rotacijske ploščadi: Pogosto se uporablja v mikro vrtljivih ploščadih, tiskanje nalepk in vrtenje postaj za označevanje, s prilagodljivo namestitvijo in nizkimi težavami pri vzdrževanju.

6. Hitra primerjava serije MSUB proti CRB2 / CRBU2

7. Vodnik za hitro izbiro v 3 korakih

     1. Izbira velikosti: Izračunajte navor na podlagi teže obdelovanca in polmera vrtenja z varnostnim faktorjem ≥2. Izberite velikost 1 za obremenitev ≤1 kg, velikost 3 za 1~3 kg, velikost 7 za 3~5 kg, velikost 20 za 5~10 kg.

     2. Izbira kota: izberite kot zasuka 90° za obračanje in krmiljenje pod pravim kotom; izberite kot nihanja 180° za polciklično obračanje in vzvratno pozicioniranje.

     3. Funkcionalna izbira: izberite MDSUB z magnetnim obročem za povratno signalno povezavo in PLC povezavo; nadgradite na serijo MSUA za zahteve po izjemno natančnem pozicioniranju.

Povzetek v enem stavku

     Kompaktni vrtljivi valj z lopaticami serije SOLH MSUB ima vgrajeno visoko natančno zasnovo mize, nastavljiv nihajni kot in visoko nosilnost, kar zagotavlja nizko zračnost, visoko stabilnost in prostorsko varčne natančne rotacijske rešitve za avtomatizirane obračalne in indeksirne postaje z lahkimi obremenitvami na ravni 10 kg.
