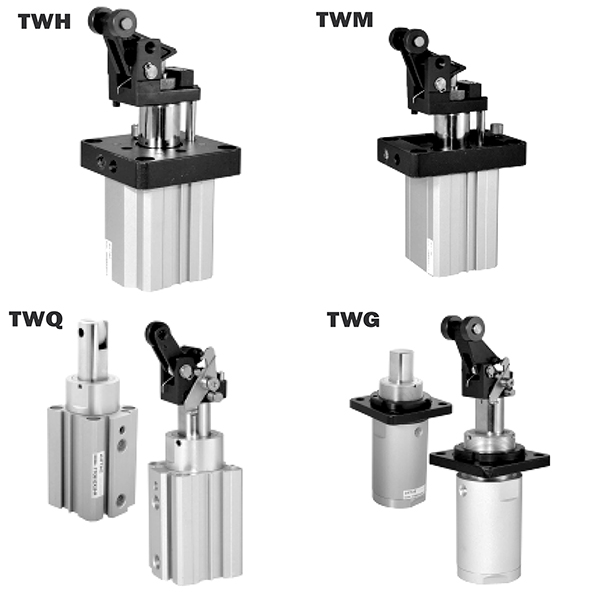

TWH / TWM serija zamaškov z ročnim valjem | Samozaklepni zaustavitveni cilinder za težke obremenitve

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH TWH/TWM so valjčni zamaški z vzvodom za težke obremenitve, zasnovani za srednje in težke avtomatizirane transportne linije. Serija pokriva velikosti izvrtin od φ20 mm do φ80 mm in ima glavne prednosti, vključno z vgrajenim samozaklepnim mehanizmom proti odboju, standardnim nastavljivim hidravličnim blažilnikom, strukturo vzvoda z visoko togostjo in integrirano prirobnico. Stabilno obvlada 30–300 kg palete in plošče za orodje, ki se pogosto uporabljajo za zaustavitev tekočih trakov, pozicioniranje prenosa in preprečevanje premikanja postaj, služijo kot glavna zanesljiva rešitev zamašitve za scenarije avtomatizacije srednje in velike obremenitve.

  1.1 Struktura za povečanje sile vzvodnega valja

     Izdelek uporablja dvojno delujočo zasnovo valjčnega vzvoda, ki uporablja ojačanje sile vzvoda in princip delovanja kotalnega kontakta. Zagotavlja veliko zaustavitveno silo z majhnim udarcem in gladkim kotaljenjem, učinkovito zmanjša toge udarce med zaustavitvijo obdelovanca in zaščiti tako opremo kot obdelovance.

  1.2 Jedrna samozaklepna funkcija proti odboju

     Opremljen z integriranim mehanskim samozaklepnim mehanizmom kot dodatno nadgradnjo. Po zaustavitvi udarca obdelovanca valj samodejno zaklene ročico vzvoda, da prepreči odboj in vzvratno potiskanje obdelovancev, s čimer odpravi težave s premikom postaje in močno izboljša splošno stabilnost proizvodne linije in natančnost pozicioniranja.

  1.3 Stopenjski hidravlični blažilni sistem

     • φ20/φ25 Majhna izvrtina: Ujemanje z nenastavljivim hidravličnim blažilnikom, ki se popolnoma prilagaja lahkim in srednjim obremenitvam pri nizki hitrosti s stroškovno učinkovito stabilno zmogljivostjo blažilnika.

     • φ32–φ80 Velika izvrtina: Opremljen z nastavljivim hidravličnim odbojnikom. Uporabniki lahko prosto vrtijo nastavitveni disk, da spremenijo upor dušenja, ujemanje obdelovancev različnih tež in hitrosti transporta, da popolnoma absorbirajo energijo udarca in dosežejo ustavitev brez udarca.

  1.4 Zasnova visoke togosti in dolge življenjske dobe

     Ima odebeljeno trdo kromirano batnico in trdo anodizirano ohišje cilindra, ki ima odlično odpornost proti obrabi, odpornost na pritisk in odpornost na udarce. Standardna zasnova delovanja brez olja se prilagaja čistim proizvodnim okoljem in varilnim delovnim pogojem, zaščitenim pred škropljenjem, z nizkim vzdrževanjem in podaljšano življenjsko dobo.

  1.5 Prilagodljiva namestitev in postavitev stikala

     Standardna montaža s prirobnico zagotavlja hitro in stabilno namestitev. Telo cilindra je vnaprej rezervirano z utori za montažo senzorjev, ki podpirajo neposredno namestitev magnetnega stikala brez dodatne opreme. 4-stranska montažna zasnova preprečuje motnje napeljave na mestu z močno prilagodljivostjo postavitve.

  1.6 Funkcionalna diferenciacija modela

     • Serija TWH: Standardna dvojno delujoča struktura z največjo zavorno silo, primerna za težke obremenitve in visokofrekvenčne start-stop scenarije.

     • Serija TWM: Dvojno delujoč z vgrajeno vzmetno strukturo, ki omogoča samodejno sprostitev po izpadu električne energije, daje prednost opremi in varnosti osebja za postaje z visokim tveganjem.

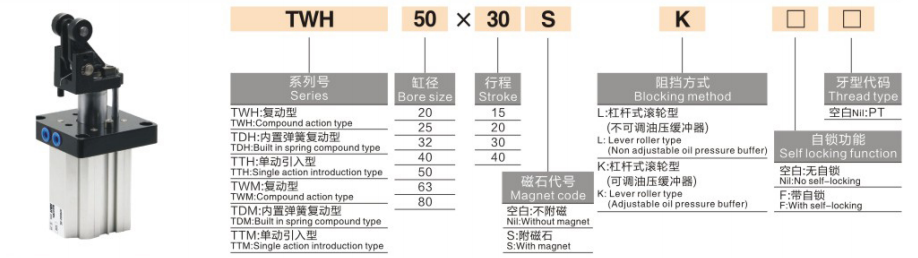

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1. Tipični primeri modelov: TWH50-30SK-F, TWM63-30K-F

  2. Primeri standardnega naročila

     • Samozaklepni model srednje obremenitve: TWH50-30S-F (φ50 izvrtina, 30 mm giba, nenastavljiv hidravlični blažilnik, s funkcijo samozaklepanja)

     • Varnostni model za izklop: TWM63-30K-F (izvrtina φ63, hod 30 mm, nastavljiv hidravlični blažilnik, vgrajena vzmetna varnostna struktura, s samozaklepanjem)

3. Splošni tehnični parametri (20 ℃, 0,5 MPa standardni pogoj)

 3.1 Osnovne specifikacije

     • Način delovanja: TWH = dvojno delujoč; TWM = Dvostransko delujoč z vgrajeno vzmetjo

     • Razpon delovnega tlaka: 0,05 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

     • Temperatura okolja: -10℃~60℃ (okolje brez ledu)

     • Konfiguracija medpomnilnika: φ20/φ25 = Nenastavljiv hidravlični blažilnik; φ32~φ80 = Nastavljiv hidravlični blažilnik

     • Način mazanja: Delovanje brez olja

     • Način namestitve: Standardna prirobnica

  3.2 Standardna kombinacija vrtine in giba

 3.3 Teoretična zavorna sila (enota: N pri 0,5 MPa, moč vzvoda, TWH)

  3.4 Teža izdelka (enota: kg pri standardnem gibu, TWH)

4. Smernice za osnovno konfiguracijo in izbiro

 4.1 Izbira vrste medpomnilnika

     • S Nenastavljiv hidravlični odbojnik: Namenjeno za majhne izvrtine φ20/φ25. Stroškovno učinkovit, primeren za majhne obremenitve (≤50 kg) in delovanje pri nizki hitrosti (≤0,3 m/s) s stabilno fiksno zmogljivostjo medpomnilnika.

     • K Nastavljiv hidravlični odbojnik: Ekskluzivno za velike izvrtine φ32–φ80. Podpira prosto nastavitev blaženja, ki se popolnoma ujema s srednjimi in težkimi obremenitvami (50–300 kg) in srednje visoko hitrostjo (≤0,5 m/s), prilagaja se različnim delovnim pogojem.

 4.2 Izbira funkcije samozaklepanja

     • F Samozaklepni tip (priporočeno): Samodejno zaklepanje po zaustavitvi udarca obdelovanca, ki učinkovito preprečuje odboj obdelovanca in premik postaje. Idealno za popolnoma avtomatizirane neprekinjene transportne linije, kar močno izboljša stabilnost delovanja.

     • Tip brez zaklepanja: Uporablja se samo za scenarije z majhnim povratnim udarcem in ročno ponastavitvijo. Ni priporočljivo za avtomatske proizvodne linije zaradi slabe stabilnosti pozicioniranja.

  4.3 Izbira načina delovanja

     • TWH z dvojnim delovanjem: Največja zaustavitvena sila z dvosmernim nadzorovanim vpenjanjem in sproščanjem. Optimizirano za velike obremenitve in visokofrekvenčne start-stop kolesarske scenarije.

     • TWM z vzmetnim dvojnim delovanjem: Samodejna sprostitev ob izpadu električne energije, ki zagotavlja varnost opreme in osebja. Prednostna naloga za nevarne delovne postaje in aplikacije za zaščito pred izklopom.

5. Tipični scenariji uporabe

     • Srednje in težke transportne linije: Specializirano za zaustavitev, pozicioniranje prenosa in preprečevanje premikanja 50–300 kg palet in orodnih plošč v industriji elektronike, gospodinjskih aparatov in logistike, kar zagotavlja stabilno zmogljivost omejevanja srednje težkih obremenitev.

     • Avtomatizirane linije za ravnanje z materialom: Uporablja se za srednje-visoko hitrost (≤0,5 m/s) ustavljanje obdelovanca na valjčnih in tračnih transporterjih. Prilagodljiv hidravlični blažilnik omogoča mehak proces ustavljanja brez udarcev za zaščito obdelovancev.

     • Obdelovalni stroji in varilne postaje: Primerno za omejevanje nalaganja/razkladanja obdelovalnih strojev in pozicioniranje varilne opreme. Odlikuje ga odpornost na udarce in preprečevanje varilne žlindre, zato se stabilno prilagaja težkim industrijskim delovnim pogojem.

     • Priklopni sistemi AS/RS in AGV: Uporablja se za stereoskopsko zaustavitev skladiščnih palet in natančno pozicioniranje priklopa AGV. Samozaklepna zasnova proti odboju zagotavlja stabilno delovanje in zanesljiv povratni signal za inteligentne skladiščne sisteme.

6. Vodnik za hitro izbiro v 3 korakih

     1. Izbira velikosti izvrtine: Izberite izvrtino glede na težo obdelovanca in delovno hitrost. Upoštevajte varnostni standard: teoretična zavorna sila ≥ dejanska obremenitev × 2. φ25 za obremenitev pod 50 kg; φ32/φ40 za obremenitev 50–150 kg; φ50/φ63 za obremenitev 150–300 kg.

     2. Izbira vrste medpomnilnika: izberite S nenastavljiv blažilnik za izvrtine φ20/φ25; izberite K nastavljiv blažilnik za izvrtine nad φ32, da se prilagodite spremenljivi hitrosti in pogojem obremenitve.

     3. Izbira funkcionalne konfiguracije: Izberite F samozaklepanje za vse avtomatske proizvodne linije; sprejme TWH z dvojnim delovanjem za scenarije velike obremenitve in visoke frekvence; izberite vzmetni tip TWM za varnostno prednostne in zaščitne postaje ob izklopu.

Povzetek v enem stavku

     SOLH TWH/TWM serije srednje težkih valjev za zamašitev z vzvodom vključujejo samozaklepanje mehanizma proti odboju in stopenjskega hidravličnega blažilnega sistema, ki zagotavlja stabilne profesionalne rešitve za zaustavitev z nizkimi udarci in visoko varnostjo za 30–300 kg avtomatizirane tekoče trakove in proizvodne postaje.
