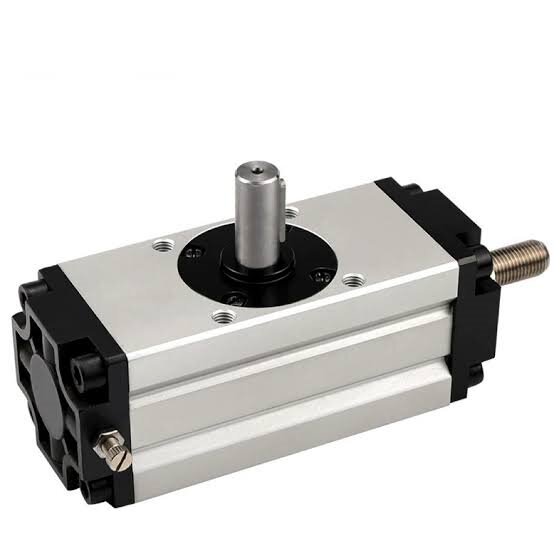

Rotacijski cilinder serije CRA1 z letvijo in zobatom | Nihajni valj z visokim navorom za srednje in težke obremenitve

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH CRA1 je profesionalni srednje in težko obremenjeni rotacijski cilinder z zobato letvijo in zobatom, izdelan za nihajno gibanje z visokim navorom. Z dvobatnim menjalnikom z zobato letvijo, izbirno nastavljivo zračno blazino, več slogi vgradnje in različnimi tipi izhodne gredi ta cilinder pokriva velikosti izvrtin od φ30 do φ100. Popolnoma se prilagaja scenarijem težke obremenitve 10–50 kg, vključno z obračanjem obdelovancev, pogonom industrijskih ventilov in indeksiranjem težkih postaj, ter služi kot glavna rotacijska rešitev visoke togosti za težke avtomatizirane proizvodne linije.

  1.1 Pogon z zobato letvijo in zobato visoko togostjo

     Cilinder s sinhrono strukturo menjalnika z dvema batoma in zobato letvijo zagotavlja močan izhodni navor in izjemno strukturno togost. Celotna zračnost je nadzorovana znotraj ≤1°, medtem ko različica izvrtine φ30 dosega ničelno zračnost. Zagotavlja izjemno visoko ponavljajočo natančnost pozicioniranja in stabilno rotacijsko gibanje v pogojih velike obremenitve.

  1.2 Super visok navor

     Optimizirana struktura prenosa uresničuje vodilni navor v industriji. Model z največjo izvrtino φ100 proizvede navor 108 N·m pri zračnem tlaku 0,5 MPa, kar v celoti izpolnjuje zahteve visokega navora pri težki rotaciji obdelovanca, velikem pogonu ventila in indeksiranju težke opreme.

  1.3 Izbirna nastavljiva zračna blazina

     Z-tip, opremljen z dvojno nastavljivo strukturo zračnega blažilnika, ki učinkovito absorbira inercijski udarec med visokofrekvenčnim delovanjem start-stop, zmanjšuje mehanske vibracije in hrup med delovanjem ter ščiti opremo in obdelovance, hkrati pa izboljša splošno stabilnost delovanja in življenjsko dobo.

  1.4 Različne možnosti vgradnje in gredi

     • Montažni slogi: Osnovno (B), noga (L), prirobnica (F) izbirno, podpira prilagodljivo namestitev za različne strukture opreme in prostorske postavitve.

     • Vrste gredi: Na voljo je enojna gred (S), dvojna gred (W), gred s ključem (Y), združljiva z različnimi načini povezovanja tovora in zahtevami za prenos navora proti zdrsu.

  1.5 Kompaktna in trpežna struktura

     Nadgrajena optimizirana struktura zmanjša širino karoserije za 14 % v primerjavi s tradicionalnimi starimi modeli, kar znatno prihrani prostor za namestitev. Zasnovan z dvostranskimi senzorskimi utori za prilagodljivo montažo magnetnih stikal serije D-M9. Trdo anodizirano ohišje cilindra in visoko odporne tesnilne komponente zagotavljajo dolgoročno stabilno delovanje.

  1.6 Brez olja in dolga življenjska doba

     Standardna zasnova delovanja brez olja se prilagaja čistim delavnicam in splošnim industrijskim delovnim pogojem brez dodatnega vzdrževanja mazanja. Vrhunska proti obrabi odporna tesnila in protikorozijsko ohišje cilindra močno podaljšujejo neprekinjeno življenjsko dobo za pogosto ciklično delovanje.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1. Tipični primeri modelov: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Primeri standardnega naročila

     • Standardni model brez medpomnilnika: CRA1BS50-90 (izvrtina φ50, nihanje 90°, enojna gred, osnovni tip, brez magnetnega obroča)

     • Model odbojnika za težke obremenitve: CDRA1BL80-180Z (izvrtina φ80, nihanje 180°, dvojna gred, pritrditev na nogo, magnetni obroč in dvojna zračna blazina)

3. Splošni tehnični parametri (20 ℃, 0,5 MPa standardni pogoj)

  3.1 Osnovne specifikacije

     • Način delovanja: Dvostranski pogon z letvijo in zobatom

     • Delovna tekočina: Stisnjen zrak (delovanje brez olja)

     • Temperatura okolja: 0℃~60℃ (okolje brez ledu)

     • Razpon delovnega tlaka: 0,1 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

     • Povratni udarec: ≤1° (izvrtina φ30 doseže ničelno zračnost)

     • Toleranca kota zasuka: 0~+4°

     • Način medpomnilnika: Brez puferja / nastavljiva zračna blazina z dvojnim koncem (tip Z)

     • Magnetno stikalo: Združljivo s serijo D-M9, dvostranska montaža z utori

  3.2 Tabela ključnih parametrov delovanja (@0,5 MPa)

4. Smernice za osnovno konfiguracijo in izbiro

  4.1 Izbira velikosti izvrtine (na podlagi navora in obremenitve)

     • φ30: izhodni navor 3,5 N·m, primeren za aplikacije z mikro srednje obremenitvami (≤10 kg), kot je preklapljanje majhnih ventilov in indeksiranje miniaturnih postaj.

     • φ50: izhodni navor 9,3 N·m, idealen za lahke do srednje obremenitve (10–20 kg) obračanje obdelovanca za 90° in usmerjeno pozicioniranje.

     • φ63: izhodni navor 17,0 N·m, ki se popolnoma ujema s srednje obremenjenimi (20–30 kg) težkimi nalogami krmiljenja postaje in vrtenja komponent.

     • φ80: izhodni navor 32,0 N·m, uporabno za srednje težke obremenitve (30–40 kg) velika orodja in rotacijsko pozicioniranje vpenjala.

     • φ100: 108 N·m izhodnega super visokega navora, namenjenega mehanskemu vrtenju pri težkih obremenitvah (40–50 kg) in velikih scenarijih pogona industrijskih ventilov.

  4.2 Izbira kota zasuka

     • Standardni kot 90°: Zasnovan za obračanje pod pravim kotom in navpično krmiljenje, ki se pogosto uporablja pri nalaganju/razkladanju obdelovancev in ortogonalnem preklapljanju postaj.

     • Standardni kot 180°: Primerno za polciklično rotacijo in popolno obračanje obdelovanca, ki omogoča dvosmerno pozicioniranje postaje in obračanje.

     • Poseben kot 100° / 190°: Nestandardni koti po meri za posebno opremo in prilagojene zahteve glede gibanja postaje.

  4.3 Izbira medpomnilnika in funkcionalne konfiguracije

     • Z zračna blazina: Obvezno za visokofrekvenčne in težke delovne pogoje, učinkovito odpravlja končni udarec, stabilizira natančnost pozicioniranja in zmanjšuje hrup delovanja.

     • Različica z magnetnim obročem CDRA1: Vgrajen magnetni obroč za namestitev stikala serije D-M9, ki podpira povratne informacije o položaju v realnem času in avtomatsko krmiljenje povezave PLC.

     • Ujemanje tipa gredi: enojna gred (S) za splošno univerzalno uporabo; dvojna gred (W) za dvosmerno sinhrono vožnjo; zaklenjena gred (Y) za visoke zahteve proti navoru in proti zdrsu.

5. Tipični scenariji uporabe

     • Močno obračanje obdelovanca: Zanesljivo 90°/180° obračanje in pozicioniranje za 10–50 kg obdelovancev na obdelovalnih strojih in avtomatiziranih transportnih linijah, z visoko togostjo in nizko zračnostjo za natančno ponavljajoče se gibanje.

     • Pogon industrijskih ventilov: Uporablja se za samodejno odpiranje in zapiranje ter daljinsko krmiljenje cevovodnih ventilov velikega premera, kot so lopute in kroglični ventili, ki zagotavljajo stabilno pogonsko silo z visokim navorom.

     • Močno avtomatizirano indeksiranje: Uporablja se za natančno indeksiranje 90°/180° in fiksno pozicioniranje težkih rotacijskih miz in vpenjal orodij v montažnih in detekcijskih postajah.

     • Težki robotski sklepi: Služi kot rotacijska pogonska enota za težke robotske spoje in končne efektorje, ki izpolnjujejo zahteve glede visoke togosti in natančnega nihanja pri visokih obremenitvah.

     • Logistična in pakirna oprema: Idealno za krmiljenje zabojev s težkim materialom in palet, zlaganje in pozicioniranje, prilagajanje dolgoročnim visokofrekvenčnim cikličnim delovnim pogojem pri težkih obremenitvah.

6. Vodnik za hitro izbiro v 3 korakih

     1. Potrditev izvrtine: Izračunajte dejanski navor na podlagi teže obdelovanca in polmera vrtenja z varnostnim faktorjem ≥2. Izberite φ30 za ≤10 kg, φ50 za 10–20 kg, φ63 za 20–30 kg, φ80 za 30–40 kg, φ100 za 40–50 kg.

     2. Potrditev kota: Izberite 90° za pravokotno krmiljenje/obračanje, 180° za polciklično vzvratno vožnjo in 100°/190° posebne kote za prilagojene zahteve gibanja.

     3. Potrditev funkcije: Opremite zračno blazino Z za visokofrekvenčno delovanje pri težkih obremenitvah; izberite magnetno različico CDRA1 za nadzor povratne informacije signala; uporabite gred z Y ključem za protizdrsno povezavo z visokim navorom.

Povzetek v enem stavku

     Rotacijski cilinder serije SOLH CRA1 z zobato letvijo in zobatom zagotavlja super visok navor, ultra nizko zračnost in izbirno delovanje zračnega blažilnika, kar zagotavlja visoko togost, stabilne in vzdržljive natančne rotacijske rešitve za 10–50 kg srednje in težke industrijske aplikacije obračanja, indeksiranja in pogona ventilov.
