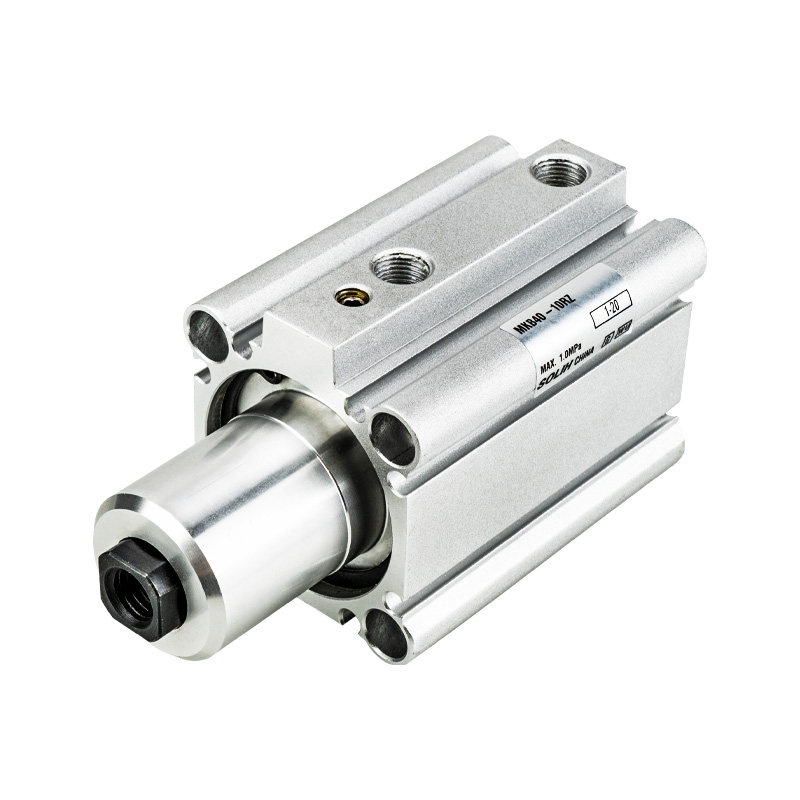

MK serija rotacijski vpenjalni cilinder | 90° rotacijski in linearni pnevmatski cilinder 2 v 1

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH MK je standardni 2-v-1 rotacijski vpenjalni valj, ki združuje 90° vrtenje in linearno vpenjalno gibanje. Zajema velikosti izvrtin od φ12 mm do φ63 mm s standardnimi gibi vpenjanja od 5 mm do 50 mm. Z izjemno kompaktno namestitvijo, 3-krat nadgrajenim dovoljenim vztrajnostnim momentom, 4-stransko montažo z magnetnim stikalom in izbirnim vrtenjem levo/desno je ta cilinder idealen za prostorsko omejene avtomatizirane postaje za pozicioniranje, vpenjanje in pritrjevanje obdelovancev, ki služi kot osnovna pnevmatska komponenta za standardne avtomatizirane sisteme vpenjanja.

1. Sestavljeno vrtenje in vpenjalno gibanje

• Delovno zaporedje: Navlek → 90° levo/desno vrtenje → podaljšanje za vpenjanje; Obratno zaporedje: uvlecite, da sprostite objemko → obrnite vrtenje za 90° → iztegnite za ponastavitev.

• Visoko natančno pozicioniranje: Fiksni kot vrtenja 90° s toleranco ±5°, kar zagotavlja odlično zmogljivost proti vrtenju in zanesljivo ponavljajočo se natančnost pozicioniranja.

2. Nadgrajena visoka nosilnost

• 3X višji vztrajnostni moment: Nova nadgrajena serija MK potroji dovoljeni vztrajnostni navor in se ujema z zmogljivostjo pri težkih obremenitvah tradicionalne serije MK2 ter se popolnoma prilagaja delovanju pri visoki hitrosti in scenarijem vpenjanja obdelovancev z veliko vztrajnostjo.

• Močna vpenjalna sila: Model z največjo izvrtino φ63 zagotavlja močno vpenjalno silo do 12,4 kN pri 0,5 MPa, kar zagotavlja stabilno in trdno vpenjanje za težke aplikacije.

3. Kompaktno ohišje in prilagodljiva večsmerna namestitev

• Vitka in skrajšana struktura: Izjemno tanka zasnova ohišja s skupno dolžino 3~10 mm krajšo od običajnih cilindrov MK2, kar močno izboljša izrabo prostora za ozke in kompaktne postavitve opreme.

• Montaža večstranskega stikala: Podpira 4-stransko namestitev magnetnega stikala (φ20/φ25 samo za 2-stransko). Zasnova vgrajenega stikala preprečuje zunanjo izpostavljenost in motnje, kar omogoča prilagodljivo in urejeno postavitev vezja.

• Univerzalni način pritrditve: Opremljen s skoznjimi luknjami in luknjami z dvojnim navojem, združljiv z neposredno fiksno montažo in montažo s prirobnico za izpolnjevanje različnih montažnih zahtev.

4. Zanesljivo in vzdržljivo delovanje

• Stabilno medpomnjenje: Dvojno delujoča struktura z obojestranskimi gumijastimi blažilniki učinkovito zmanjšuje delovne udarce, vibracije in hrup med delovanjem za dolgoročno stabilno ciklično delovanje.

• Delovanje brez olja: Sprejema profesionalno zasnovo mazanja brez olja, primerno za čista delovna okolja brez prahu.

• Standardna magnetna konfiguracija: Vgrajen magnetni obroč z rezerviranimi montažnimi utori za magnetna stikala, primeren za zaznavanje položaja giba.

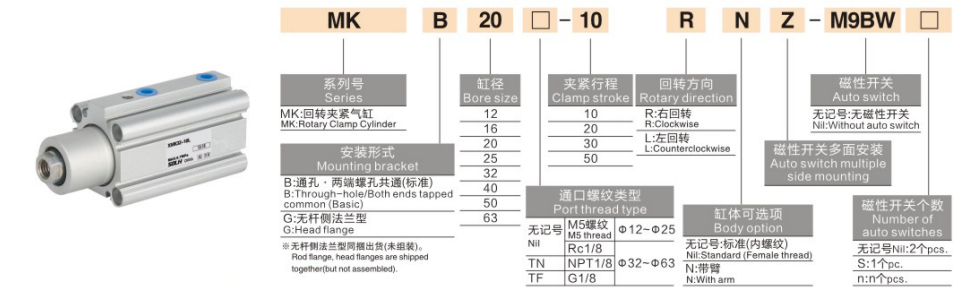

Celotna pravila za poimenovanje modelov in primeri naročil

1.Tipični primeri modelov: MKB20-10RZ, MKB40-20LZ-M9BW

2. Primeri standardnega naročila

• Standardna desna rotacija: MKB25-15RZ (izvrtina φ25, gib 15 mm, vrtenje v smeri urinega kazalca, brez stikala)

• Vrtenje v levo z dvojnimi stikali: MKB32-20LZ-2S (izvrtina φ32, gib 20 mm, vrtenje v nasprotni smeri urinega kazalca, stikala z dvojnim položajem)

• Težka vrsta velike izvrtine: MKB63-50RZ (izvrtina φ63, največji hod 50 mm, vrtenje v desno za vpenjanje težkih bremen)

Splošni tehnični parametri (20 ℃, 0,5 MPa standardni pogoj)

1. Osnovne specifikacije

• Način delovanja: Dvojno delujoče sestavljeno gibanje (90° vrtenje + linearno vpenjanje)

• Razpon delovnega tlaka: 0,1 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

• Temperatura okolja: -10℃~70℃ (brez zmrzovanja); -10℃~60℃ z nameščenimi magnetnimi stikali

• Hitrost delovanja bata: 50~200mm/s

• Način medpomnilnika: Dvostranski gumijasti blažilnik

• Način mazanja: Delovanje brez olja (ni potrebno mazanje)

2. Podatki o vpenjalni sili (enota: kN pri 0,5 MPa)

3. Dovoljeni vztrajnostni navor (enota: kg·m²)

4. Teža izdelka (enota: kg pri 20 mm gibu)

Tipični scenariji uporabe

• Pozicioniranje in vpenjanje obdelovanca: Pogosto se uporablja za vpenjanje obdelovalnih strojev, pozicioniranje pri varjenju, pritrjevanje z žigosanjem in vpenjanje na montažni postaji. Integrirana zasnova vrtenja in vpenjanja 2 v 1 poenostavi mehansko strukturo in prihrani prostor za namestitev.

• Elektronsko in natančno pritrjevanje komponent: Lastnosti brez olja in nizke količine prahu popolnoma ustrezajo vpenjanju polprevodniškega pladnja, pozicioniranju ohišja telefona in mikronatančnemu pritrjevanju delov, kar izpolnjuje zahteve glede visoke čistoče in visoke natančnosti.

• Samodejno omejevanje prenosa: Idealno za omejevanje vrtljive mize, pozicioniranje obračalnih mehanizmov in rotacijske vpenjalne postaje s kratkim hodom, ki zagotavljajo stabilno in ponovljivo zmogljivost sestavljenega gibanja.

• Pritrdilne postaje za težke obremenitve: Opremljen z visoko vpenjalno silo in odlično zmogljivostjo proti upogibanju, se uporablja za scenarije vpenjanja težkih obdelovancev, pritrjevanja kalupov in natančnega pozicioniranja velike obremenitve.

Vodnik za hitro izbiro v 3 korakih

1. Izbira velikosti izvrtine: Izberite velikost izvrtine glede na dejansko vpenjalno obremenitev. Zagotovite, da je teoretična vpenjalna sila ≥ dejanska obremenitev × 1,5 varnostni faktor; dajte prednost izvrtini φ40 ali večji za težke delovne pogoje.

2. Izbira kapi: Standardni hod vpenjanja je od 5 mm do 50 mm. Izberite hod glede na dejansko višino obdelovanca in rezervirajte rob 3~5 mm, da se izognete mehanskim motnjam.

3. Izbira konfiguracije

￮ Smer vrtenja: Izberite RZ (vrtenje v desno) ali LZ (vrtenje v levo), da se ujema s postavitvijo postaje na kraju samem.

￮ Zaznavanje položaja: Izberite konfiguracijo dvojnega stikala 2S za pridobitev signalov dvojnega položaja za status vpenjanja in sprostitve.

Povzetek v enem stavku

     Standardni rotacijski vpenjalni valj serije SOLH MK združuje funkcije vrtenja za 90° in linearnega vpenjanja, ki se ponaša s 3-krat nadgrajenim vztrajnostnim momentom, ultrakompaktnim ohišjem, večsmerno montažo in močno zmožnostjo vpenjanja za težke obremenitve, kar služi kot optimalna pnevmatska rešitev, ki prihrani prostor in je visoko stabilna za avtomatizirano pozicioniranje in vpenjalne postaje.
