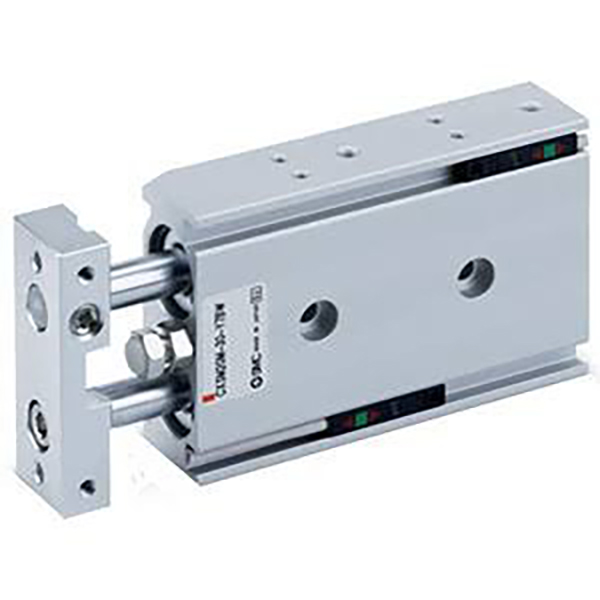

Kompaktni dvojni valj serije CXSJ | Izjemno tanek cilinder z dvojno batno palico

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka in osnovna struktura

Serija SOLH CXSJ je nadgrajena ultrakompaktna različica standardnega dvovaljnika CXS. Zagotavlja integrirano strukturo z dvojnim batom in dvojno vodilno palicodvojni potisk v primerjavi z enojnimi valji in dosega natančnost ničelne rotacije ±0,1°. Optimizirana s krajšo dolžino, ožjo širino in manjšo težo kot tradicionalni modeli CXS, ima serija CXSJ bolj prilagodljivo namestitev in je posebej zasnovana za pobiranje in namestitev, prenos materiala, natančno pozicioniranje in stiskanje z majhno obremenitvijo v zelo omejenih prostorih avtomatizacije.

Glavne strukturne prednosti

• Integracija dvojnega bata in dvojnega vodila: Izbirne konfiguracije drsnega ležaja (M) in krogličnega ležaja (L) z univerzalnimi skupnimi merami, vzdržljivostjo uravnoteženja, natančnostjo in ceno za različne delovne pogoje.

• Reverzibilna osnova magnetnega stikala: Podpira 4-smerno namestitev brez strukturnih motenj, kar omogoča prilagodljivo zaznavanje položaja pod več koti in simetrično prilagoditev namestitve levo/desno.

• Standardni pufer in magnetna zasnova: Opremljen z dvojnimi gumijastimi blažilniki za stabilno blaženje; vgrajen magnetni obroč (končnica Z) je rezerviran za namestitev magnetnega stikala. Brez možnosti zračnega blažilnika (AZ), gumijasti blažilnik služi kot standardno blaženje udarcev.

• Zasnova z dvojnim priključkom za majhne izvrtine: velikosti izvrtin φ6 in φ10 podpirata dvojne aksialne in stranske cevi, kar močno optimizira postavitev cevovoda v postavitvah ultrakompaktne opreme.

Klasifikacija osnovne podserije (tip ležaja in palice)

Serija CXSJ pokriva štiri osnovne modele, ki se ujemajo z nizkimi hitrostmi in velikimi obremenitvami, visokohitrostno natančnostjo in delovnimi scenariji z dvojnim izhodom, s čimer dosežejo popolno pokritost zahtev kompaktne avtomatizacije.

Popolna pravila za poimenovanje modelov

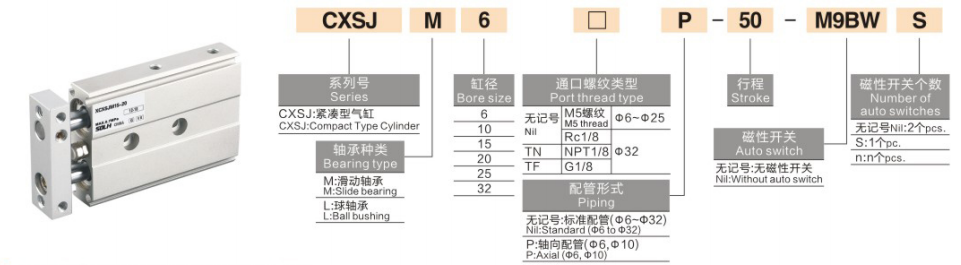

Primer modela: CXSJL20-50Z-M9B

1. Opredelitev kode poimenovanja

1. Koda serije: CXSJ + tip ležaja in palice (M / L / WM / WL)

2. Velikost izvrtine: 6 / 10 / 15 / 20 / 25 / 32 mm (celoten obseg standardnih izvrtin)

3. Standardni udarec: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (največji hod: 100 mm)

4. Konfiguracija pufra in magnetnega obroča

￮ Z: Standardna konfiguracija (vgrajen magnetni obroč + gumijasti odbojnik z dvojnim koncem, združljiv z namestitvijo magnetnega stikala)

￮ Brez pripone Z: Nemagnetni tip (magnetno stikalo ni na voljo)

￮ Opomba: Serija CXSJ podpira samo gumijasti odbojnik, brez možnosti zračnega odbojnika (AZ).

5. Magnetno stikalo: Izbirno D-M9B, D-A93, D-M9N; neposredno nameščen na stranske utore s 4-smerno združljivostjo z reverzibilno osnovo

6. Naprava za zaklepanje (izbirno): R (zaklep za umik), P (zaklep za podaljšanje)

Splošni standardni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, suh zrak)

• Način delovanja: Dvojno delujoči pogon z dvojnim batom (dvojni izhod potiska)

• Razpon delovnega tlaka: 0,1~0,7MPa (φ6: najmanj 0,15MPa; φ10~φ32: najmanj 0,1MPa)

• Dokazni pritisk: 1,05 MPa

• Temperatura okolja: -10℃~60℃ (okolje brez ledu)

• Hitrost delovanja: 30~800mm/s (CXSJL tip visoke hitrosti do 800mm/s; CXSJM 30~600mm/s)

• Natančnost proti vrtenju: ±0,1° (ničelna torzijska natančnost, skladno s standardno serijo CXS)

• Način medpomnilnika: Samo dvostranski gumijasti blažilnik (brez možnosti zračnega blažilnika)

• Velikost vrat cevi

￮ φ6 / φ10: M5 × 0,8 (podporne aksialne in stranske dvojne cevi)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (samo stranske cevi)

• Montažni način: 3-stranska montaža (spodaj / zgoraj / stran); reverzibilna podlaga podpira simetrično levo in desno namestitev

Teoretični podatki o potisku in napetosti (@0,5 MPa, enota: N)

Dvobatna struktura zagotavljadvojna izhodna sila v primerjavi z enobatnimi valji enake velikosti izvrtine

Primerjava osnovnih razlik med CXSJ in CXS

CXSJ je nadgrajena ultrakompaktna različica CXS, optimizirana posebej za scenarije avtomatizacije ozkega prostora.

Vodnik za hitro izbiro

1. Izbira tipa ležaja in droga: izberite CXSJM za težka in prašna okolja, odporna proti obrabi; izberite CXSJL za hitro gladko in pogosto povratno gibanje; sprejme CXSJWM/CXSJWL za izhod palice z dvojnim koncem in dvostransko sinhrono delovanje.

2. Izbira različice modela: dajte prednost CXSJ za izjemno kompakten prostor in zahteve po aksialnih cevovodih; izberite standardni CXS, če je potreben zračni blažilnik ali velika odpornost na udarce.

3. Izbira magnetne konfiguracije: izberite pripono Z za zaznavanje položaja z magnetnimi stikali; izpustite Z za nemagnetne scenarije in scenarije, občutljive na magnetne motnje.

4. Izbira izvrtine in giba: Določite velikost izvrtine na podlagi dejanske obremenitve in zahtevanega potiska; standardno območje giba je 5~100 mm (največja omejitev giba: 100 mm).

Povzetek v enem stavku

     Izjemno kompakten dvojni cilinder serije SOLH CXSJ ima dvobatno dvojno palico z visokim potiskom, natančnost ničelnega vrtenja ±0,1°, izjemno tanko optimizirano velikost in 4-smerno prilagodljivo montažo, kar je optimalna pnevmatska rešitev za visoko natančno pobiranje in namestitev, pozicioniranje in rahlo stiskanje v ultra omejeni avtomatizirani opremi.
