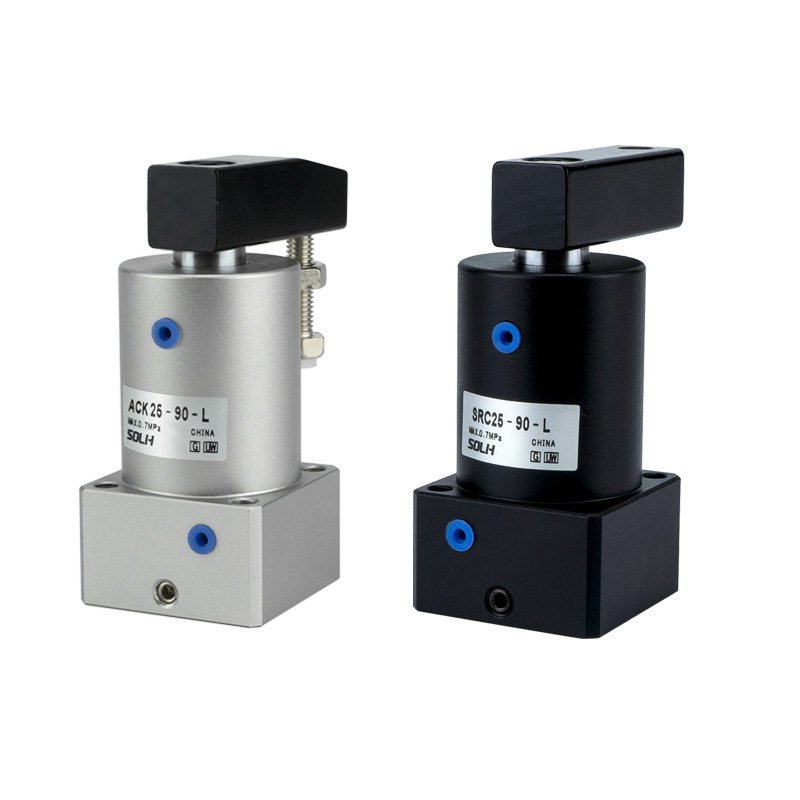

Kotni valj serije ACK | 90°/180° rotacija in navzdol vpenjalni valj 2 v 1

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH ACK je visoko zmogljiv kotni valj 2 v 1, ki združuje rotacijo 90°/180° in linearno vpenjalno gibanje navzdol. Pokriva velikosti izvrtin od φ25 mm do φ63 mm, uporablja profesionalno strukturo s tremi vodilnimi utori za visoko natančnost in močno odpornost na ekscentrične obremenitve. Izbirne enostranske/dvostranske tlačne plošče in smer vrtenja levo/desno se popolnoma prilagodijo različnim postavitvam vpenjal. Z visoko togostjo, dolgo življenjsko dobo in zmogljivostjo vpenjanja pri velikih obremenitvah se ACK cilinder široko uporablja za prostorsko omejene vpenjalne postaje obdelovancev v avtomatiziranih postopkih orodja, pozicioniranja pri varjenju in fiksiranja.

1. Rotacija spojine in vpenjanje

• Standardno delovno zaporedje: Navlek → 90°/180° levo/desno vrtenje → podaljšanje za vpenjanje navzdol

• Ponastavi zaporedje: Povlecite, da sprostite objemko → obratno vrtenje → iztegnite in ponastavite

• Visoko natančno pozicioniranje: Standardni kot vrtenja 90° z visoko natančnostjo ±1,5°; Vrtenje za 180° izbirno, kar zagotavlja ponovljivo in zanesljivo pozicioniranje obdelovanca.

2. Visoka togost in podaljšana življenjska doba

• Struktura s tremi vodilnimi utori: Optimizirana trismerna zasnova vodenja zagotavlja izjemno stabilnost gibanja, visoko natančnost vodenja in močno protiupogibno zmogljivost, ki se učinkovito upira ekscentrični obremenitvi med vpenjanjem.

• Konfiguracija materiala visoke trdnosti: Batnica je izdelana iz posebnega legiranega jekla s postopkom toplotne obdelave za odlično odpornost proti obrabi in vzdržljivost. Telo jeklenke je podvrženo trdi eloksirani obdelavi za izboljšanje odpornosti proti koroziji in strukturne togosti.

• Vrhunska uvožena tesnila: Uporablja uvožene tesnilne materiale z odlično prilagodljivostjo zapletenim delovnim pogojem, učinkovito zmanjšuje uhajanje zraka in močno podaljšuje celotno življenjsko dobo jeklenke.

3. Prilagodljiva namestitev in raznolika konfiguracija

• Izbirni tipi tlačnih plošč: ACK enostranska tlačna plošča za ozke obdelovance; Dvostranska tlačna plošča ACKD za široke obdelovance, ki pokriva različne zahteve glede vpenjanja obdelovancev.

• Nastavljiva smer vrtenja: L (vrtenje v levo v nasprotni smeri urinega kazalca) in R (vrtenje v desno v smeri urinega kazalca) izbirno za ujemanje z različnimi postavitvami postaj na kraju samem.

• Univerzalna montažna zasnova: Opremljen s 4 spodnjimi skoznjimi luknjami za neposredno pritrditev, združljivo s prirobnico. Rezervirani standardni utori za stikala omogočajo priročno namestitev magnetnih stikal za zaznavanje položaja.

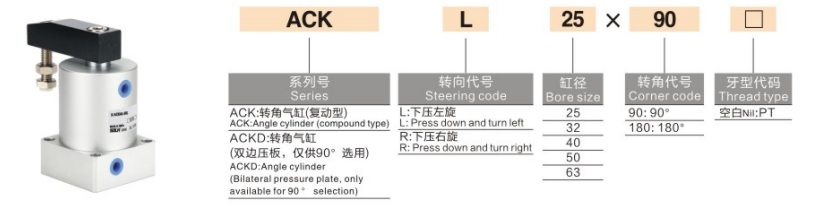

Celotna pravila za poimenovanje modelov in primeri naročil

1. Tipični primeri modelov: ACKL25-90, ACKDR40-90

2. Primeri standardnega naročila

• Enostranska rotacija v levo 90°: ACKL25-90 (izvrtina φ25, vrtenje v levo, standardni kot 90°)

• Dvostranska desna rotacija 90°: ACKDR32-90 (izvrtina φ32, dvostranska plošča, rotacija v desno, kot 90°)

• Težka vrsta velike izvrtine: ACKL63-90 (φ63 največja izvrtina, levo vrtenje, kot 90° za vpenjanje velikih bremen)

Splošni tehnični parametri (20 ℃, 0,5 MPa standardni pogoj)

1. Osnovne specifikacije

• Način delovanja: Dvojno delujoče sestavljeno gibanje (rotacija + vpetje navzdol)

• Razpon delovnega tlaka: 0,15 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

• Temperatura okolja: -20℃~80℃

• Hitrost delovanja bata: 50~200mm/s

• Kot vrtenja: 90° (standardno); 180° (izbirno)

• Standardni vpenjalni hod: φ25=12 mm; φ32=16mm; φ40=20mm; φ50=25 mm; φ63=30 mm

2. Teoretična vpenjalna sila (enota: N @0,5 MPa)

3. Teža izdelka (enota: kg pri 90° standardnem tipu)

Tipični scenariji uporabe

• Obdelovalni stroji in oprema za varjenje: Idealno za pozicioniranje obdelovanca, vpenjanje, varjenje, pritrjevanje in vtiskovanje proti premikanju. Integrirano vrtenje in vpenjanje 2-v-1 poenostavi mehansko strukturo in prihrani prostor za namestitev.

• Obdelava elektronskih in natančnih komponent: Primerno za vpenjanje palet, pritrjevanje šablone in mikronatančno pozicioniranje delov. Odlikuje ga visoka natančnost pozicioniranja in nizko nastajanje prahu ter izpolnjuje stroge zahteve glede natančnosti in čistoče.

• Avtomatski mehanizem prenosa: Veliko se uporablja za omejevanje vrtljive mize, pozicioniranje obračalnih mehanizmov in vpenjalne postaje s kratkim hodom, kar zagotavlja stabilno, gladko in ponovljivo zmogljivost sestavljenega gibanja.

• Delovni pogoji za pritrjevanje za težke obremenitve: Z močno vpenjalno silo in odlično zmogljivostjo proti ekscentrični obremenitvi se popolnoma prilagaja scenarijem vpenjanja težkih obdelovancev, pritrjevanja kalupov in natančnega pozicioniranja velike obremenitve.

Vodnik za hitro izbiro v 3 korakih

1. Izbira velikosti izvrtine: Izberite velikost izvrtine glede na dejansko vpenjalno obremenitev. Zagotovite, da je teoretična vpenjalna sila ≥ dejanska obremenitev × 1,5 varnostni faktor; dajte prednost izvrtini φ40 ali večji za težke delovne pogoje.

2. Izbira kapi: Standardni hod vpenjanja je od 12 mm do 30 mm. Rezervirajte 3~5 mm rob hoda glede na višino obdelovanca, da preprečite mehanske motnje med delovanjem.

3. Izbira konfiguracije

￮ Vrsta tlačne plošče: Izberite ACK enostransko ploščo za ozke obdelovance; izberite dvostransko ploščo ACKD za široke obdelovance.

￮ Smer vrtenja: Izberite L levo vrtenje ali R desno vrtenje glede na dejansko postavitev postaje in pogoje mehanskih motenj.

Povzetek v enem stavku

     Kotni valj serije SOLH ACK ima visoko natančno strukturo s tremi vodilnimi utori, ki podpira vrtenje 90°/180° in integracijo vpenjanja navzdol. Z izbirnimi eno-/obojestranskimi tlačnimi ploščami, prilagodljivim vrtenjem levo/desno in odlično zmogljivostjo proti deformaciji pri težkih obremenitvah je to vpenjalna rešitev z visoko togostjo in dolgo življenjsko dobo za različne prostorsko omejene avtomatizirane postaje za vpenjanje.
