Cilinder z dvojno gredjo serije TR | Dvojni palični cilinder z visoko togostjo standarda JIS

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka in osnovna struktura

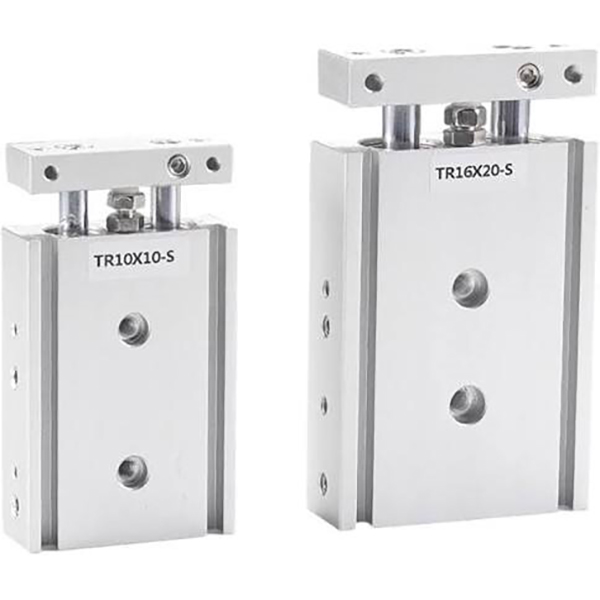

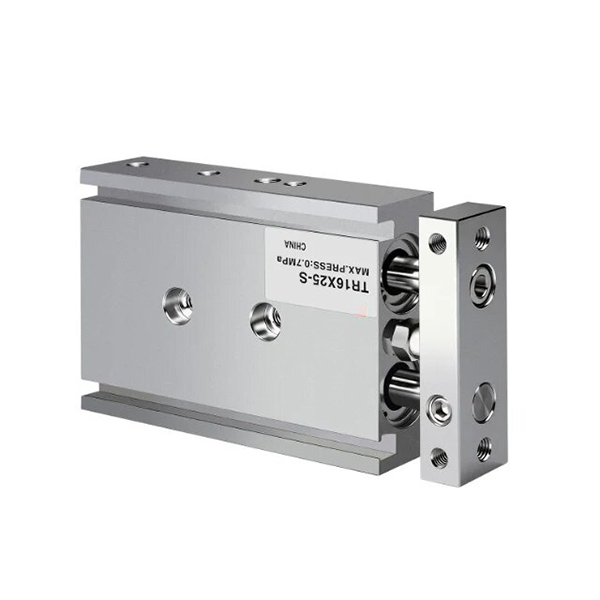

     Serija SOLH TR je standardni valj z dvojno gredjo JIS, ki uporablja vodilno strukturo z eno batno dvojno palico in drsnim ležajem (dvojni cilinder brez dveh batov). Odlikuje ga izjemno visoka togost, odlična protitorzijska zmogljivost in močan bočni upor ob obremenitvi, podpira 3-stransko prilagodljivo namestitev in natančno nastavitev giba. Ta cilinder, zasnovan za zahteve visoko natančnega vodenja, se pogosto uporablja v avtomatiziranih procesih, kot so natančno pozicioniranje, stiskanje obdelovanca, prenos materiala in blokiranje obdelovanca, ter služi kot zanesljiva rešitev za vodenje težkih bremen za standardne avtomatske postaje.

1. Glavne strukturne prednosti

• Visoko togost sinhrone dvojne palične strukture: Opremljen z enim batom in dvema vzporednima togima batnicama, usklajenima s podaljšanimi pušami drsnega ležaja. Zasnova sinhronega pogona z dvojno palico doseže delovanje brez odklona z natančnostjo proti vrtenju ±0,1°~±0,2°, kar učinkovito odpravlja nihanje palice in zagotavlja stabilno linearno gibanje.

• Nastavljivo medpomnjenje in fino uravnavanje potez: Vgrajena sprednja nastavljiva gumijasta blazinica proti trčenju podpira natančno fino nastavitev giba in mehko blažilnik, ki sodeluje z zadnjim fiksnim blažilnikom za zmanjšanje udarca pri delovanju, vibracij in hrupa ter se prilagaja pogostim izmeničnim delovnim pogojem.

• Prilagodljiva montaža in načrtovanje cevi: Rezervirane montažne luknje na spodnji, zgornji in stranskih površinah omogočajo 3-smerno prilagodljivo namestitev. Izbirna dvostranska postavitev cevi optimizira razporeditev zračnega tokokroga za različne strukture opreme. Standardni stranski utori stikala omogočajo neposredno namestitev magnetnega stikala brez dodatnih nosilcev.

• Standardna magnetna konfiguracija: Vgrajen magnetni obroč (S končnica) je na voljo za zaznavanje položaja udarca; nemagnetna različica je neobvezna za posebne scenarije, občutljive na motnje, za izpolnjevanje različnih funkcionalnih zahtev.

2. Ključna razlika v primerjavi s serijo CXS / CXSJ

• Serija TR: Enobatna struktura z dvojno palico s standardnim izhodom potiska z enim valjem, večjo skupno togostjo in vrhunsko zmogljivostjo proti deformaciji pri težkih obremenitvah, idealno za visoko togost vodenja in scenarije težke obremenitve z dolgim ​​gibom.

• Serija CXS / CXSJ: Struktura z dvema batoma in dvojno palico z dvojnim izhodom potiska, ki se ponaša z nižjim trenjem in bolj gladkim delovanjem pri visokih hitrostih, bolj primerna za delovne pogoje pri visoki hitrosti pobiranja in postavitve in visokem potisku s kratkim hodom.

Razvrstitev osnovne podserije (vrsta palice in slog namestitve)

Serija TR zajema tri osnovne podmodele, ki v celoti pokrivajo standardne univerzalne, dvostranske sinhrone in ultrakompaktne scenarije namestitve, ki ustrezajo raznovrstnim zahtevam po postavitvi avtomatizacije.

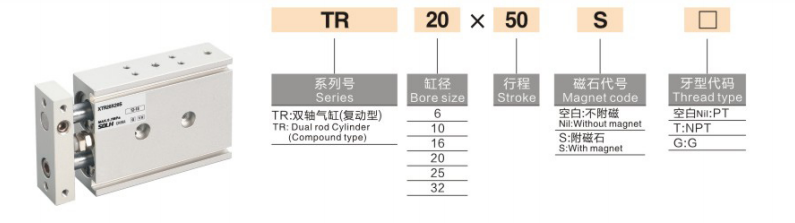

Popolna pravila za poimenovanje modelov

Primer modela: TR20×50S

1. Opredelitev kode poimenovanja

1. Koda serije: TR (standardna enojna palica) / TRW (dvojna palica) / TRJ (kompaktni tip)

2. Velikost izvrtine: 6 / 10 / 16 / 20 / 25 / 32 mm (celoten standardni razpon izvrtin JIS)

3. Standardni udarec: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (največji hod: 200 mm)

4. Konfiguracija magnetnega obroča: S = vgrajen magnetni obroč (možnost vgradnje magnetnega stikala, standardno); Ne S = nemagnetni tip (posebej prilagojen, redko uporabljen)

5. Vrsta navoja vrat: privzeti navoj PT (Rc); izbirni navoj G (pripona G) / navoj NPT (pripona T)

6. Magnetno stikalo: Izbirni modeli D-M9B, D-A93, CS1-J, CS1-G in drugi univerzalni modeli, neposredno nameščeni na stranske rezervirane utore brez nosilcev

Splošni standardni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, suh zrak)

• Način delovanja: Dvosmerni enobatni pogon

• Razpon delovnega tlaka: 0,15~1,0MPa (φ6 izvrtina: 0,2~1,0MPa)

• Dokazni pritisk: 1,5 MPa

• Temperatura okolja: -20℃~70℃ (delovno okolje brez ledu)

• Hitrost delovanja: 30~500mm/s

• Natančnost proti vrtenju: ±0,1° (izvrtina ≥16 mm, visoka natančnost); ±0,2° (φ6/φ10 majhne izvrtine)

• Način medpomnilnika: sprednja nastavljiva gumijasta podloga proti trku + zadnji fiksni gumijasti odbojnik (brez možnosti zračnega odbojnika)

• Velikost vrat cevi

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montaža in cevi: 3-stranska montaža (spodaj/zgoraj/stran), izbirna dvostranska postavitev cevi za prilagodljivo prilagoditev postavitve

Teoretični podatki o potisku in napetosti (@0,5 MPa, enota: N)

Struktura z enim batom s standardnim izhodom potiska z enim valjem, stabilna in zanesljiva za scenarije težkega vodenja

Vodnik za hitro izbiro

1. Zahteva po potisku in togosti: izberite CXS/CXSJ za dvojni izhod potiska in hitre naloge pobiranja in postavitve; izberite serijo TR za visoko togost vodenja, odpornost na velike obremenitve in stabilno delovanje pri dolgem hodu.

2. Prilagoditev prostora za namestitev: Raje CXSJ za ultrakompaktne ozke prostore, CXS za običajne kompaktne prostore in TR za standardne prostore in scenarije težke obremenitve z dolgim ​​gibom.

3. Izbira vrste palice: Sprejmite standardno palico TR z enim koncem za enosmerno linearno gibanje; izberite dvojno skoznjo palico TRW za dvostransko montažo in dvosmerno sinhrono delovanje.

4. Konfiguracija zaznavanja položaja: Če je potrebno zaznavanje položaja poteze, izberite pripono S z vgrajenim magnetnim obročem (TRxx×xxS).

Povzetek v enem stavku

     Standardni cilinder z dvojno gredjo SOLH TR serije JIS zagotavlja visoko togost, natančno zmogljivost proti vrtenju in močan bočni upor ob obremenitvah, z različnimi vrstami palic in kompaktnimi različicami, ki so na voljo, kar je prednostna rešitev za visoko natančno vodenje, avtomatizirane postaje za pozicioniranje in prenos z dolgim ​​hodom in težkimi obremenitvami.
