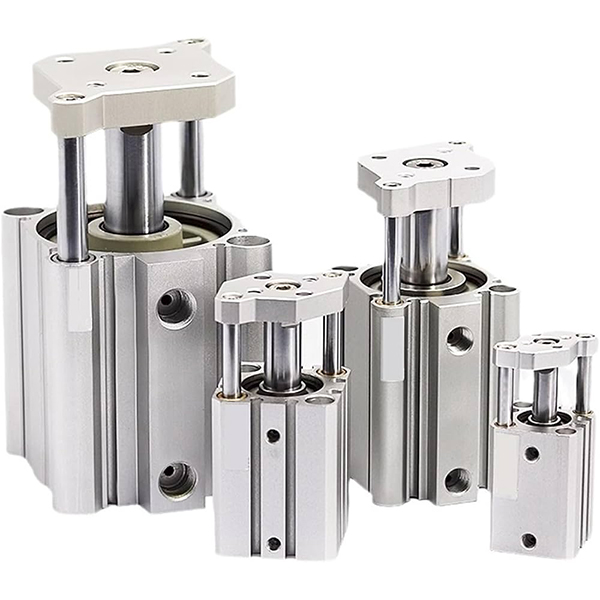

Vodeni tanek pnevmatski cilinder serije CQM

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka

     Visoko togostni vodeni tanek valj serije SOLH CQM, zamenljiv z uvoženimi CQM/CDQM. Vgrajena dvojna vodilna palica na osnovi tanke cilindrične strukture CQ2. Močno izboljša odpornost na bočne obremenitve in zmogljivost proti vrtenju. Enaka dolžina telesa kot CQ2, dodatno zunanje vodilo ni potrebno. Velikost namestitve, združljiva s CQ2/CQS, se pogosto uporablja za natančno pozicioniranje, vpenjanje in potiskanje s stransko obremenitvijo.

Struktura in glavne značilnosti

     -- Integrirano tanko ohišje cilindra + vzporedne dvojne vodilne palice, plošča za pritrditev tovora na sprednjem koncu;

     -- Cev iz trdega anodiziranega aluminija, kromirane batnice in vodilne palice;

     -- Različice: CQM (nemagnetna), CDQM (opremljena z magnetom), različica z dolgo življenjsko dobo CQM-XB24;

     -- Bočna nosilnost 2~4-krat višja od standardnega cilindra CQ2, toleranca vrtenja ≤±0,2°;

     -- Standardni gumijasti odbojnik na obeh koncih, brez možnosti zračne blazine;

     -- CDQM vgrajen magnet za zaznavanje magnetnega stikala, prilagodljiva namestitev senzorja.

Pravilo kodiranja modela

   1. Primer: CDQMB20-50-M9B

     -- C: Vgrajeni magnet (CDQM); prazno = nemagnetno (CQM)

     -- DQM: koda serije za vodeni tanek valj

     -- B/A: Vrsta pritrditve; B=skoznja luknja; A=končna navojna luknja

     -- 20: Velikost izvrtine: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Dolžina giba 5~100 mm

     -- M9B: možnost magnetnega stikala

Tehnične specifikacije

Teoretični potisk in vlečna sila ter največja stranska obremenitev pri 0,5 MPa

Povzetek v enem stavku

     Tanek pnevmatski cilinder serije SOLH CQM z dvojno vodilno palico z odlično zaščito pred zvijanjem in visoko bočno nosilnostjo, popoln natančen aktuator za zamenjavo standardnega cilindra CQ2 za aplikacije avtomatiziranega vpenjanja in pozicioniranja.
