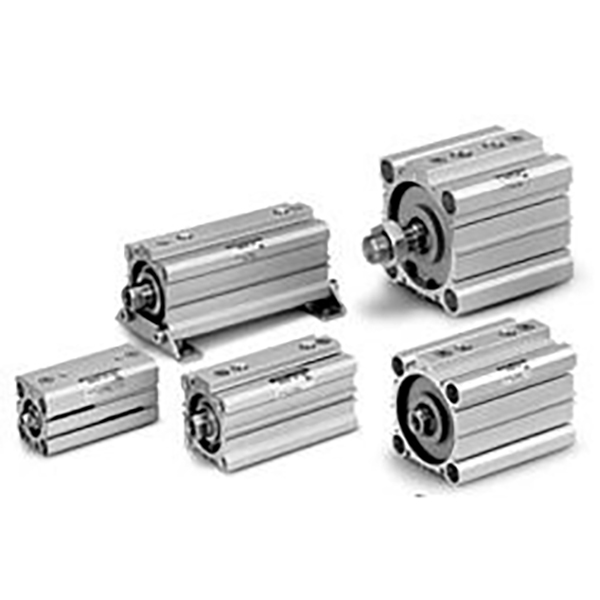

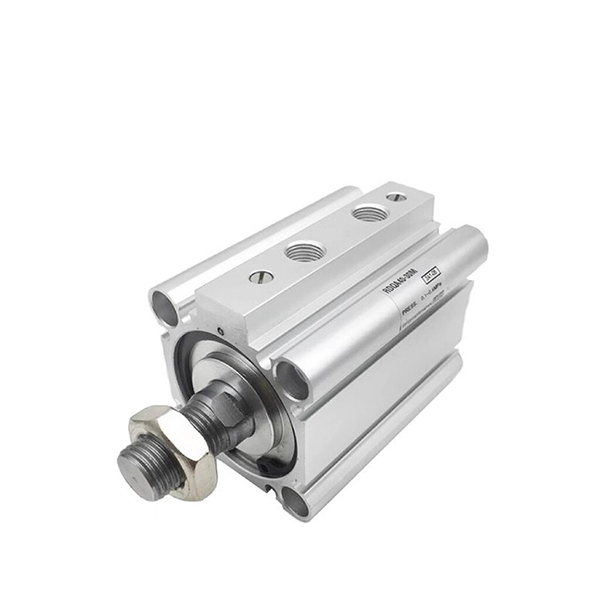

Tanek pnevmatski cilinder serije RQ z visoko zmogljivo zračno blazino

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka

     Visokozmogljiv tanek valj serije SOLH RQ je zamenljiv s SMC RQ/RDQ. Sprejema inovativno vgrajeno strukturo zračne blazine brez obročev. Zmogljivost absorpcije energije je 3-krat večja od gumijastega blažilnika CQ2, hrup zmanjšan za 50 %. Izjemno tanko ohišje, za 20 % krajše od običajnega tankega valja z zračno blazino. Neposredna zamenjava za CQ2/CQS za nadgradnjo zmogljivosti blazine. Pogosto se uporablja za avtomatsko pozicioniranje, vpenjanje in ravnanje z materialom z visokim ciklom, visoko obremenitvijo in tihim delovanjem.

Struktura in glavne značilnosti

     -- Ultra tanek kvadratni aluminijasti sod, integrirana zračna blazina brez obroča;

     -- Trda anodizirana cev, kromirana batnica, močna zmogljivost proti deformacijam;

     -- Različice: RQ (nemagnetna), RDQ (opremljena z magnetom), RLQ (tip ključavnice za navpično obremenitev);

     -- Zmogljiva zračna blazina, primerna za neprekinjeno visoko hitrostno izmenično gibanje 50 ~ 500 mm/s;

     -- RDQ vgrajen magnet za zaznavanje magnetnega stikala, reže za večstranske senzorje;

     -- Montažna dimenzija združljiva s serijama CQ2 in CQS.

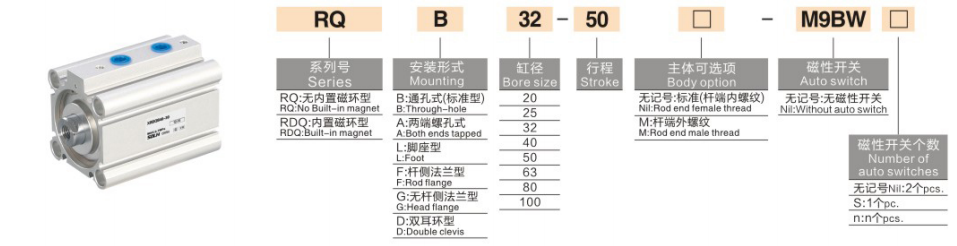

Pravilo kodiranja modela

   1. Primer: RDQB32-50-M9B

     -- R/RD: brez magneta/vgrajen magnet

     -- V: Koda serije

     -- B/A/L/F/G/D: slog namestitve

     -- 32: Velikost izvrtine: 20/25/32/40/50/63/80/100 mm

     -- 50: Dolžina udarca

     -- M9B: možnost magnetnega stikala

Tehnične specifikacije

Teoretični potisk in vlečna sila ter največja dovoljena kinetična energija pri 0,5 MPa

Povzetek v enem stavku

      Visokohitrostni tanki pnevmatski cilinder serije SOLH RQ z vgrajeno zračno blazino brez obroča, vrhunsko absorpcijo udarcev in nizkim hrupom, idealen aktuator za nadgradnjo za visokociklično avtomatizacijo težkih obremenitev, zamenljiv s standardnim tankim cilindrom CQ2.
