Kompaktni valj serije MD brez namestitve na več nosilcev

Znamka:SOLH proizvajalca Richge Technology

Pregled serije izdelkov

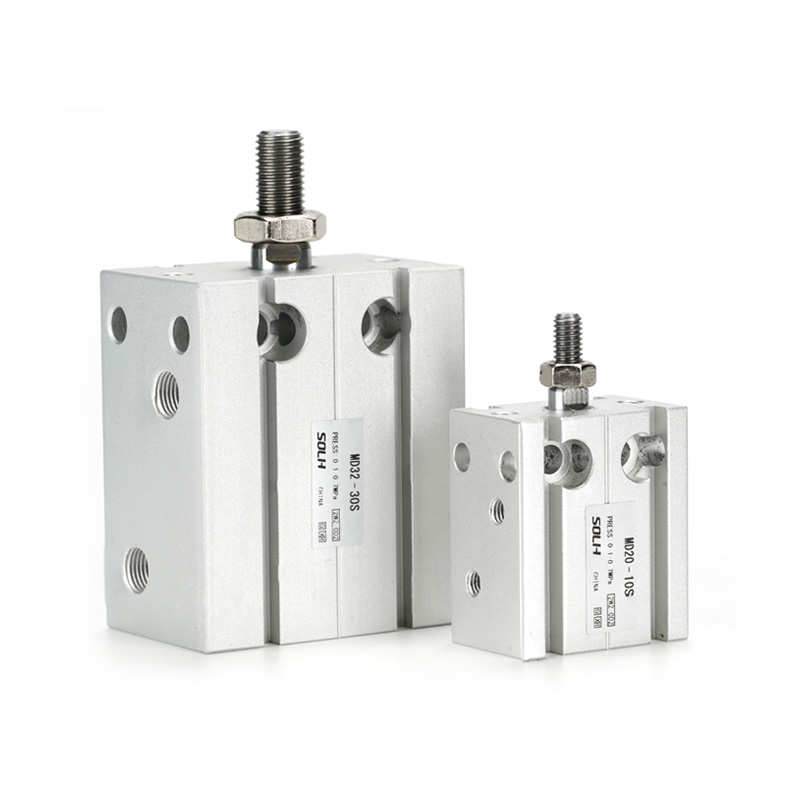

     Serija SOLH MD je standardni miniaturni valj za prosto montažo v več položajih s polnimi montažnimi luknjami, ultra tanko obliko bloka in možnostjo namestitve pod poljubnim kotom. Zasnovan za ozek zaprt prostor za opremo, postavitev z visoko gostoto in delovne postaje za prekinitveno izmet in pozicioniranje z majhno obremenitvijo.

     5 popolnih podmodelov pokriva zahteve z enojno/dvojno palico, enojno/dvojno delovanje, fiksnim/nastavljivim hodom:

     -- MD: Enojna palica z dvojnim delovanjem (standardni univerzalni tip)

     -- MSD: enojna palica z enojnim delovanjem (vzmet se raztegne)

     -- MTD: Enojna palica z enojnim delovanjem (vzmet se uvleče)

     -- MDD: dvojna palica z dvojnim delovanjem (protitorzija brez vrtenja)

     -- MDJ: Dvojna palica z dvojnim delovanjem in zadaj nastavljivim hodom

Tabela tehničnih specifikacij Universal Core

Strukturna zasnova in prednosti osnovne zmogljivosti

  1. Popolna 6-smerna večpoložajna montaža

     -- Enakomerne navojne luknje, porazdeljene na sprednji, zadnji, levi, desni, zgornji in spodnji strani telesa cilindra; lahko pritrdite na katero koli ravnino in kateri koli kot. Več valjev, nameščenih drug ob drugem, vzporedno poveča izkoristek prostora v ohišju.

  2. Izjemno tanko, lahko telo

     -- 30 % ~ 50 % tanjša debelina stene od standardnih cilindrov z okroglim ohišjem, glavno ohišje iz tlačno ulite lahke aluminijeve zlitine za miniaturizirano zasnovo mehanizma.

  3. Samomazalni ležaj batnice

     -- Vgrajena samomazalna puša z nizkim trenjem na batnici, delovanje brez olja, dolga življenjska doba in stabilno gladko gibanje.

  4. Standardni utori za pritrditev magnetnega stikala

     -- Namenski trapezni drsni utori na obeh straneh telesa cilindra; enostavna montaža, demontaža in prestavljanje položaja magnetnih reed stikal brez dodatnih nosilcev.

  5. Vgrajen sprednji gumijasti odbojnik

     -- Vgrajeni blažilnik na koncu palice absorbira udarne vibracije, zmanjša hrup pri delovanju in ščiti majhne vpenjalne elemente in obdelovance.

  6. Razširljiva dvojna palica in nastavljive različice giba

     -- Dvojna palica MDD: močna protitorzijska zmogljivost, nič rotacijskega odklona, ​​stabilno linearno vodenje pod stransko obremenitvijo

     -- MDJ nastavljiv hod: zadnji fini nastavitveni vijak za nastavitev omejitve giba, prilagodljiv za zahteve po spremenljivi dolžini pozicioniranja

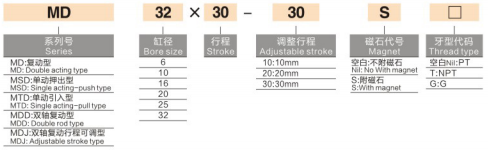

Popolna pravila za poimenovanje modelov

  1. Model 1: Standardna enojna palica z dvojnim delovanjem MD16×30S

     -- MD = koda serije, enojni dvodelni kompaktni valj

     -- 16 = premer izvrtine (mm)

     -- 30 = Osnovna dolžina hoda (mm)

     -- S = vgrajen magnetni obroč (prazen = brez magneta)

  2.Model 2: Nastavljiva dvojna palica MDJ20×20-10S

     -- MDJ = Dvojna palica z dvojnim delovanjem in nastavitvijo giba zadaj

     -- 20 = velikost izvrtine (mm)

     -- 20 = Fiksna osnovna poteza

     -- 10 = nastavljiv dodatni hod (skupni hod = 20 + 10 = 30 mm)

     -- S = izbirna pripona vgrajenega magnetnega obroča

Tabela teoretičnega izhodnega potiska (enota: N)

Vodnik po korakih za izbiro in tipične aplikacije

  1. Osnovna pravila za presojo izbire

     -- Prednostna omejitev prostora: ozka vgradna votlina, gosta postavitev, zahteva po vgradnji pod več koti → Izberite blok kompaktni cilinder serije MD

     -- Preverjanje stanja obremenitve: Čista aksialna lahka obremenitev brez stranskega odklona → Standardna enojna palica MD; Obstaja stranska torzijska / zamaknjena stranska obremenitev → model MDD proti vrtenju z dvojno palico

     -- Zahteva po prilagoditvi giba: spremenljivo pozicioniranje zahteva fino omejitev → MDJ nastavljiva različica giba z dvojno palico

     -- Povratna informacija signala položaja: dodajte pripono S z magnetnim stikalom CMSH/DMSH za zaznavanje giba PLC

  2. Tipični scenariji industrijske uporabe

     -- 3C in polprevodniška avtomatizacija: vpenjanje mini vpenjal, potiskanje materiala, stiskanje komponent, postaje za natančno pozicioniranje

     -- Splošna avtomatizirana oprema: blokiranje obdelovancev, preklapljanje postaj, majhni linearni izmenični mehanizmi

     -- Sestavljanje gospodinjskih aparatov in strojne opreme: stiskanje majhnih delov, zaskočna pritrditev, doziranje mikro lepila

     -- Stroji za embalažo in živila: transport lahkega materiala, vpenjanje izdelkov, samodejno ločevanje sortiranja

Povzetek v enem stavku

     SOLH MD večsmerni kompaktni cilinder za prosto montažo pokriva enojno/dvojno palico, enojno/dvojno delujoče in nastavljive različice MDJ s polnimi 6-stranskimi montažnimi luknjami, vgrajenim blažilnikom in izbirnim magnetnim obročem, ultra tanka lahka zasnova, idealna za vpenjanje z majhno obremenitvijo, izmet in pozicioniranje v 3C, polprevodnikih, embalaži in mini opremi za avtomatizacijo.
