Ultra-kratek lahek valj serije CG3 | Kompaktni visokohitrostni pnevmatski cilinder nove generacije

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

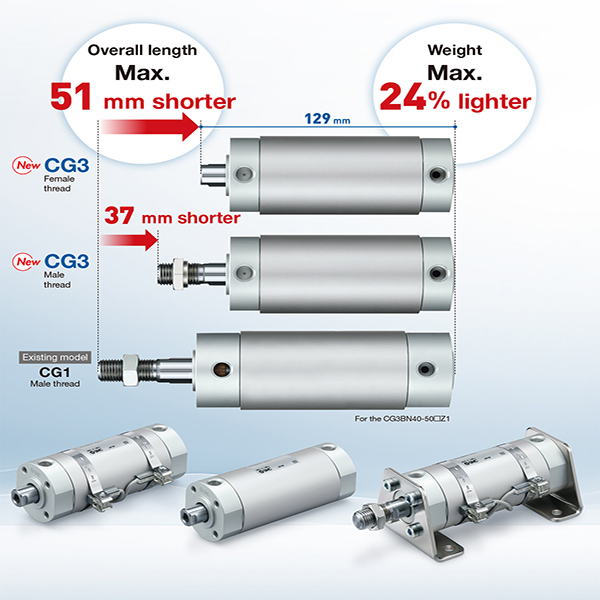

     Serija SOLH CG3/CDG3 je nova generacija ultra kratkega lahkega pnevmatskega cilindra iz aluminijeve zlitine, ki služi kot neposredna nadgradnja in zamenjava za tradicionalno serijo CG1. Pokriva širok razpon izvrtin od φ20 do φ100 mm, z največjim zmanjšanjem celotne dolžine za 51 mm in 24-odstotnim zmanjšanjem teže v primerjavi s CG1. Z ultrakompaktnim ohišjem, izjemno majhno težo, hitrim delovanjem z nizkim hrupom in zasnovo brez olja, ki ne zahteva vzdrževanja, je popolnoma primeren za scenarije srednje in majhne obremenitve, dolgega hoda, visoke frekvence in prostorsko omejene scenarije, ki se pogosto uporabljajo v avtomatiziranih proizvodnih linijah, elektronski opremi, pakirnih strojih in sistemih avtomatizacije lahke industrije.

  1.1 Industrijski standard in močna zamenljivost

     Serija CG3, razvita na podlagi standarda kratkega tipa okroglih cilindrov nove generacije SMC, se ponaša z odlično medsebojno zamenljivostjo vgradnje s staro serijo CG1, hkrati pa dosega bolj kompaktne splošne dimenzije, učinkovito nadgrajuje staro opremo in optimizira mehansko razporeditev prostora brez zapletenih strukturnih sprememb.

  1.2 Struktura vrhunskega lahkega materiala

     Uporaba visoko trdne aluminijeve zlitine za cev valja in končne pokrove, skupaj s trdo kromirano batnico. Optimizirana formula materiala zmanjša skupno težo za 24 % v primerjavi s CG1, odlikuje pa ga visoka strukturna trdnost, odlično odvajanje toplote in močna odpornost na deformacije, kar zagotavlja stabilno dolgoročno visokofrekvenčno delovanje.

  1.3 Integrirana kompaktna struktura in fleksibilni cevovodi

     Integrirana struktura cilindrične cevi in ​​končnega pokrova z zaklepom navoja poenostavi razstavljanje, sestavljanje in dnevno vzdrževanje. Inovativna 4-smerna postavitev cevi (interval 90°) zagotavlja izjemno veliko svobode pri namestitvi in ​​napeljavi cevi, rešuje ozko grlo namestitve ozkega prostora za opremo in podpira raznolike sheme mehanske postavitve.

  1.4 Raznovrstne vrste gibanja za popolno pokritost scenarija

     • Dvojno delujoč (CG3B): izmenično gibanje dovoda zraka na dveh koncih, najbolj univerzalna standardna vrsta za konvencionalno avtomatizirano linearno vožnjo.

     • Enojno delovanje (CG3S/T): S = povratna vzmet, T = podaljšana vzmet; samodejna ponastavitev po izpadu električne energije za scenarije varnostne blokade in ponastavitve v sili.

     • Dvojna palica (CG3W): Sinhrono gibanje palice z dvojnim koncem, podvojen učinkovit hod in odlična torzijska odpornost za posebne mehanizme povezovanja in pozicioniranja.

     • Nevrtljiva palica (CG3K): Šestkotna protizvojna batnica, ničelna rotacija med delovanjem za zagotavljanje visoko natančnega ponavljajočega se pozicioniranja.

  1.5 Optimiziran pufer in vrhunski tesnilni sistem

     Standardni visokoelastičen gumijasti blažilnik (N) za osnovno blaženje udarcev in zmanjšanje hrupa; izbirni zračni blažilnik tipa A za pogosto delovanje pri visokih hitrostih za odpravo končnih udarcev in podaljšanje življenjske dobe. Cilinder, opremljen s kompozitnim tesnilnim obročem z nizkim trenjem in vgrajenim utorom za shranjevanje olja, ima izjemno nizek začetni tlak, stabilno delovanje in zmogljivost vzdrževanja brez olja, z življenjsko dobo več kot 8 milijonov ciklov.

  1.6 Konfiguracija inteligentne indukcije

     Model CDG3 je opremljen z vgrajenim magnetnim obročem, združljivim z magnetnimi stikali serije M9B/A93/Z73 za zaznavanje položaja bata v realnem času in samodejno krmiljenje signalne povezave PLC; Nemagnetna različica CG3 je uporabna za preprosto ciklično gibanje brez zahtev za zaznavanje položaja.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

 1. Tipična struktura modela: CDG3BN25-100Z

  2. Primeri standardnega naročila

     • Magnetni dvojno delujoči model z notranjim navojem: CDG3BN32-200Z (izvrtina φ32, gib 200 mm, opremljen z magnetom, notranji navoj na koncu droga)

     • Magnetni model povratne vzmeti z enojnim delovanjem: CDG3S40-100Z (izvrtina φ40, gib 100 mm, ponastavitev vzmeti z enojnim delovanjem, opremljen z magnetom)

     • Magnetni nerotacijski natančni model: CDG3K50-150Z (izvrtina φ50, gib 150 mm, šesterokotna protitorzijska palica)

3. Osnovni tehnični parametri (standardni tip)

4. Teoretični podatki o potisku in napetosti 0,5 MPa

  4.1 Tabela potiska in napetosti z dvojnim delovanjem (CG3B).

  4.2 Tabela zmogljivosti enosmernega delovanja (CG3S povratna vzmet).

5. Vrste namestitve in izpeljani modeli

 5.1 Raznovrstni univerzalni načini pritrditve

     • B Osnovni tip: Neposredna namestitev prek navojev končnega pokrova, najbolj univerzalna in stroškovno učinkovita metoda pritrditve za standardno linearno vožnjo.

     • L Nosilec za noge: Pritrjen z aksialnim nožnim nosilcem, posebej zasnovanim za bočno namestitev in scenarije vodoravne pritrditve.

     • F/G prirobnični nosilec: Ploska pritrditev s stransko prirobnico na strani palice/brez palice za navpično fiksno pozicioniranje in stabilizacijo težkih obremenitev.

     • C/D Clevis Mount: Povezava z enojnim zatičem / dvojnim zatičem, primerna za nihanje in povezovanje mehanskih struktur.

     • E Držalo za roglje: Namestitev stranskega roglja brez palice, idealna za obračanje in nihanje delovnih pogojev.

  5.2 Osnovna izvedena serija

     • CDG3B: Magnetni dvojno delujoči tip (standardni glavni model)

     • CDG3S/T: Magnetni tip z enojnim delovanjem (povratna vzmet / podaljšana vzmet)

     • CDG3W: Magnetna dvojna palica z dvojnim delovanjem

     • CDG3K: Magnetna nerotacijska šesterokotna palica

     • CDG3R: Izjemno tanek tip neposredne montaže za ekstremno prostorsko omejene postaje opreme

6. Primerjava izbire CG3 proti CG1

7. Vodnik za hitro izbiro v 3 korakih

     1. Izbira izvrtine: Izberite ustrezno velikost izvrtine glede na dejansko težo tovora, rezervirajte najmanj 50 % varnostne rezerve. Dajte prednost seriji CG3 za majhne obremenitve in prostorsko omejene delovne pogoje.

     2. Izbira kapi: Nastavite dejanski delovni hod plus 10~20 mm varnostne rezerve. Upoštevajte standardna pravila giba: dvojno delovanje ≤300 mm, enojno delovanje ≤100 mm.

     3. Funkcionalna konfiguracija: izberite B za konvencionalno dvojno delujoče povratno gibanje; S za varnostne scenarije ponastavitve vzmeti z enojnim delovanjem; K za visoko natančno protitorzijsko pozicioniranje. Izberite zračni blažilnik tipa A za delovanje pri visoki hitrosti (>500 mm/s), da zmanjšate udarce in hrup. Izberite magnetni model CDG3, ki se ujema s stikali M9B/A93 za zaznavanje položaja v realnem času in samodejno krmiljenje.

Povzetek v enem stavku

     Nova generacija ultra kratkega lahkega cilindra SOLH CG3 ima ultrakompaktno lahko ohišje, visokohitrostno delovanje z nizko hrupnostjo, delovanje brez vzdrževanja brez olja in raznolike načine namestitve, ki zagotavljajo cenovno ugodne in prostorsko varčne rešitve linearnega gibanja za visokofrekvenčno avtomatizirano opremo srednje in majhne obremenitve.
