Mini valj iz nerjavečega jekla serije C85 (standard ISO 6432, sistem, združljiv s SMC)

Znamka: SOLH by Richge Technology | Izvozno usmerjen katalog izdelkov

Znamka: SOLH by Richge Technology

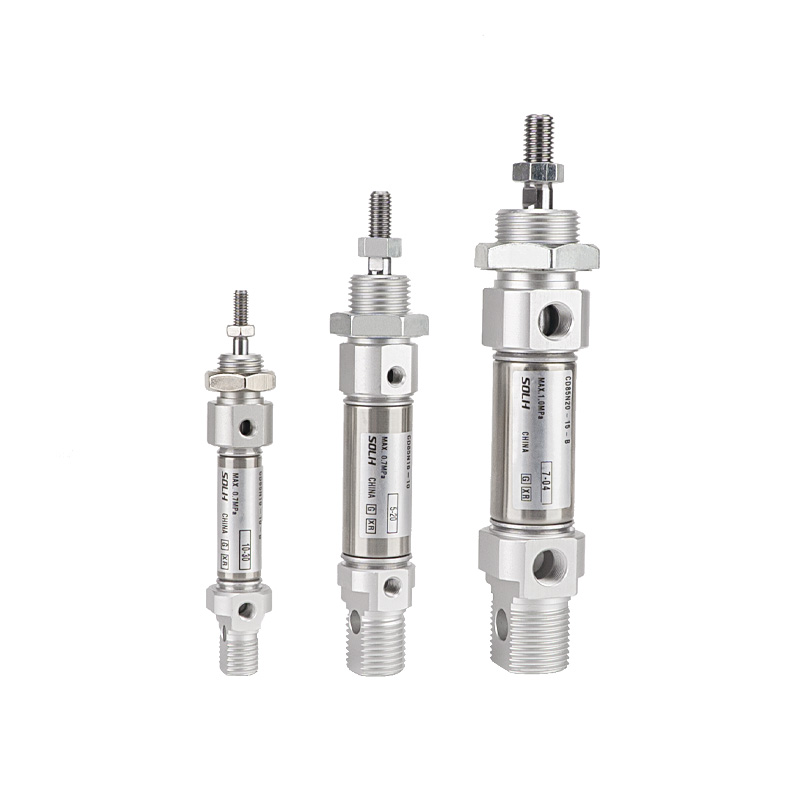

Pregled izdelka

     Mini valj iz nerjavečega jekla serije SOLH C85 je v skladu z mednarodnim standardom ISO 6432, obseg izvrtin φ8~25 mm. Značilnosti: kompaktna oblika, odpornost proti koroziji, visoka hitrost in visokofrekvenčna zmogljivost, delovanje brez olja. Široko uporabljen v prehrambeni, farmacevtski, elektronski in splošni opremi za pnevmatsko avtomatizacijo.

Osnovna struktura in značilnosti oblikovanja

   1. Standard: ISO 6432 (φ8–φ25), univerzalne montažne mere za svetovni trg mini jeklenk.

   2. Material: cev iz nerjavečega jekla 304, batnica in protimatica; odporen proti rji, primeren za vlažne, šibke kisline in šibke alkalne delovne pogoje.

   3. Zgradba: Končni pokrovi z navitjem, brez ojnic, ravne cilindrične oblike, majhne velikosti in lahke.

   4. Različice delovanja

     -- Enojna palica z dvojnim delovanjem (standardno)

     -- Enojno delovanje (povratna vzmet / podaljšek vzmeti)

     -- Sinhroni cilinder z dvojno palico

     -- C85K Tip nerotacijske palice

   5. Blazina: standardna gumijasta blazina; zračna blazina (pripona C) neobvezna za φ10–25 za zmanjšanje udarca pri hitrem gibanju.

   6. Tesnjenje: Posebno dvosmerno tesnilo z utorom za rezervoar za olje, nizek zagonski tlak, dolga življenjska doba v delovnih pogojih brez olja.

   7. Zaznavanje položaja: vgrajen magnetni obroč (koda D) neobvezno; načini namestitve magnetnega stikala: A=utor tirnice, B=utor za jekleni trak.

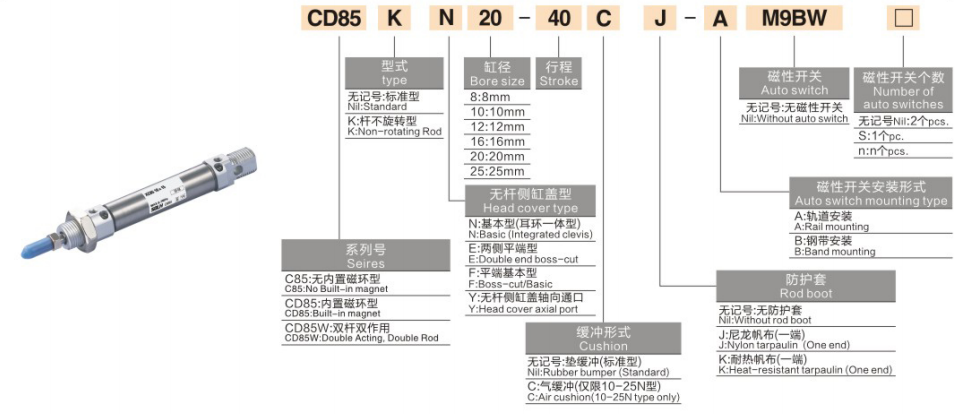

Celotno pravilo kodiranja modela

   1. Primer modela: CD85N25-100C-B

  2. Referenčni primer naročila: CD85N16-50

     -- Osnovni tip, vrtina 16, hod 50, vgrajen magnet, gumijasta blazina.

Standardne tehnične specifikacije (dvojno delovanje)

Teoretični potisk in vlečna sila pri 0,6 MPa (enotna palica, enota: N)

Montažne oblike in izpeljani modeli

  1. Možnosti namestitve ISO6432

     -- N: osnovni tip z vgrajenim zaklepom (najbolj priljubljen)

     -- F: aksialna montaža na ravnem koncu

     -- L: enojni nosilec za noge / M: dvojni nosilec za noge

     -- G: prirobnica

     -- NU: Pritrditev na kljukico

   2. Glavne izpeljane različice

     -- CD85: z vgrajenim magnetnim obročem, združljiv z magnetnimi senzorji

     -- C85K: Nevrtljiva kvadratna batnica, pozicioniranje proti zvijanju

     -- C85E: enojno delovanje (povratna vzmet/podaljšanje vzmeti)

     -- CWCD85E: dvopalični dvojno delujoči valj, sinhrono gibanje

Primerjava izbire: C85 VS MI VS MA

   1. ✅ Prednostne priložnosti za C85

     -- Živilska, farmacevtska in elektronska industrija: nerjaveče jeklo, čisti razred, proti koroziji

     -- Visokohitrostni in visokofrekvenčni cikli: 50–1500 mm/s izmenični kratki hod

     -- Kompaktna postavitev opreme: φ8–25 tanko cilindrično ohišje

     -- Vlažno in rahlo jedko okolje v delavnici

     -- Globalno povpraševanje po izmenjavi: univerzalna dimenzija ISO6432 za neposredno zamenjavo

 Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte potisk in vodoravno obremenitev, rezerva ≥50 % varnostne rezerve; izberite manjšo izvrtino za delovanje z večjo frekvenco.

   2. Potrditev poteze: dodajte dodatnih 10–20 mm roba; največji hod 400 mm.

   3. Izbira konfiguracije

     -- Vgrajen magnet: dodajte kodo D

     -- Zmanjšanje udarca pri visoki hitrosti: izberite zračno blazino s pripono C

     -- Zahteva proti zvijanju: izberite različico K brez vrtenja

     -- Ujemanje oblike vgradnje: N/F/L/M/G glede na strukturo opreme

Povzetek v enem stavku

     Mini cilinder iz nerjavečega jekla SOLH C85/CD85 ISO6432 je popolnoma zamenljiv z uvoženo serijo SMC, podpira visokohitrostno delovanje brez olja, več načinov pritrditve in izbirno palico proti vrtenju, idealen linearni aktuator za prehrambene, medicinske in elektronske avtomatizirane proizvodne linije.
