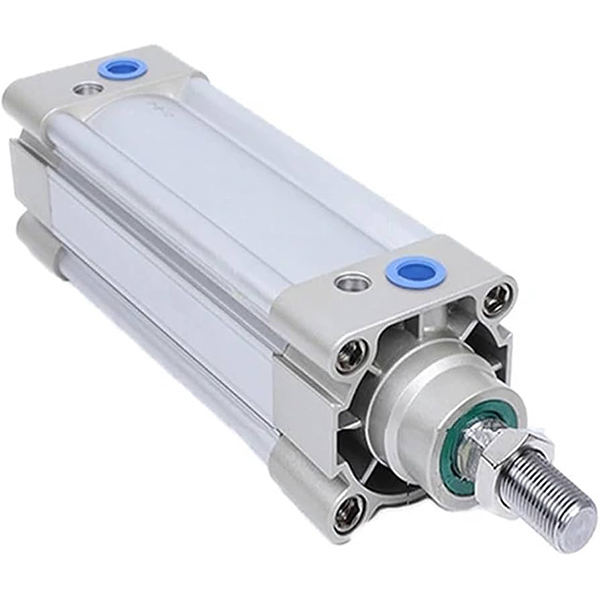

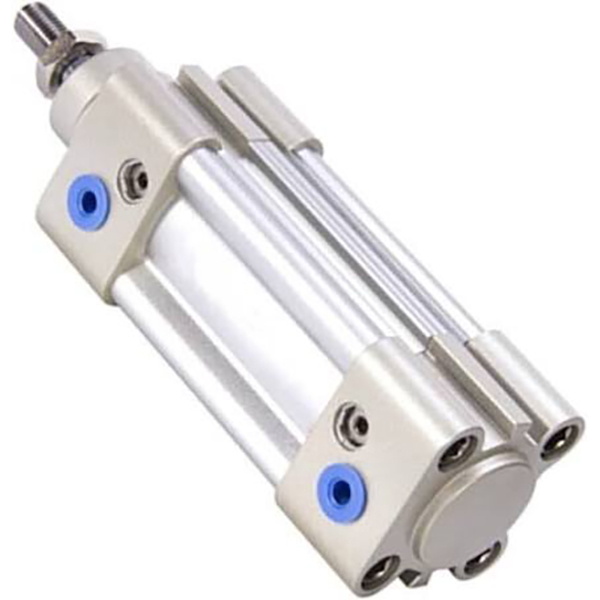

Standardni cilinder serije SAI ISO15552 brez profila

Znamka: SOLH by Richge Technology

Pregled izdelka

     Dvojno delujoči profilni valj serije SOLH SAI je skladen z mednarodnim standardom ISO 15552 (izvirni ISO6431) / VDMA 24562. Enake montažne mere kot serije SI, SE in FESTO DNC za neposredno izmenjavo. Z visoko stroškovno učinkovitostjo, stabilnim delovanjem in dolgo življenjsko dobo je to najpogosteje uporabljen valj srednjega razreda po standardu ISO za opremo za avtomatizacijo.

Osnovna struktura in značilnosti oblikovanja

   1. Standardna skladnost: ISO15552 / VDMA24562, popolnoma zamenljive montažne mere in dodatki.

   2. Struktura: integriran kvadratni aluminijasti profil v obliki črke M brez izpostavljenih veznih drogov, visoka togost in odpornost proti koroziji. Dvostranski senzorski utori za magnetna stikala CMSE / DMSE / CS1.

   3. Različice delovanja

     -- SAI: Standardni model z enojno palico z dvojnim delovanjem

     -- SAID: Dvojna palica z dvojnim delovanjem, odlična protitorzijska zmogljivost

     -- SAIJ: Dvojna palica z nastavljivim hodom

     -- JADRO: Cilinder z možnostjo zaklepanja, zadrževanje tovora ob izgubi dovoda zraka

     -- SAIF: vgrajen valj z elektromagnetnim ventilom

     -- Pripona -S: vgrajen magnetni obroč za senzor položaja (brez -S = brez magneta)

   4. Sistem oblazinjenja: standardna dvojna nastavljiva zračna blazina + elastična blažilna blazina PPV, učinkovito zmanjša udarce in hrup pri visoki hitrosti in težki obremenitvi.

   5. Tesnjenje: dvojno Y-tip enosmerno kompenzacijsko tesnilo z utorom za shranjevanje olja, nizek zagonski tlak (0,1 MPa), delovanje brez olja. Trda kromirana batnica iz jekla 45#, odporna proti obrabi in rji.

Celotno pravilo kodiranja modela

  1. Primer modela: SAI50×150-S-FA

   2. Primeri standardnega naročila

     -- SAI63×200-S: Vrtina63, hod200, vgrajen magnet, osnovni tip

     -- SAID40×100-FB: Vrtina 40, gib 100, dvojna palica, zadnja prirobnica

     -- SAIL80×300-S-LB: Vrtina80, hod300, tip z možnostjo zaklepanja, montaža na nogo

Osnovne tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,6 MPa (enotna palica, enota: N, varnostni faktor ≥2)

Vrste namestitve in izpeljani modeli

   1. Možnosti namestitve

     -- Osnovni tip, nosilec za nogo LB, prirobnica FA/FB, prirobnica CA/CB, opornik TC/TCM. Izbirni dodatki: plavajoči spoj, oko palice, priključek I/Y/U/F.

   2. Glavna izvedena serija

     -- REKLO: Dvojna palica z dvojnim delovanjem

     -- SAIJ: Dvojna palica z nastavljivim hodom

     -- JADRO: Cilinder z možnostjo zaklepanja za zadrževanje vmesnega položaja

     -- SAIF: Integrirani valj elektromagnetnega ventila

Vodnik za hitro izbiro v 3 korakih

   1.Izbira izvrtine: Izračunajte zahtevani potisk glede na obremenitev, rezerva ≥50% varnostne rezerve; nadgradnja 1~2 velikosti pod offset obremenitvijo /konzolno obremenitvijo.

   2. Potrditev giba: dodajte 20~50 mm varnostne rezerve efektivnemu hodu; maksimalni standardni hod 1000 mm, prilagojen do 2000 mm.

   3. Ujemanje konfiguracije

     -- Povratne informacije o položaju: izberite model magneta -S, ujemajte se z magnetnimi stikali CMSE/DMSE;

     -- Montaža: LB nožni nosilec za vodoravne velike obremenitve; FA prirobnica je prednostna za navpično namestitev;

     -- Posebna funkcija: izberite SAID za dvojno palico, SAIJ za nastavljiv hod, SAIL za zaklepanje položaja, SAIF za kompaktno postavitev.

Povzetek v enem stavku

     Profilni cilinder brez ojnice SOLH SAI ISO15552 lahko neposredno nadomesti serije FESTO DNC, SE in SI, opremljen z nastavljivim blažilnikom PPV in bogatimi različicami, stroškovno učinkovit splošni linearni aktuator za avtomatizacijo izvoza, pakiranje in opremo za strojna orodja.
