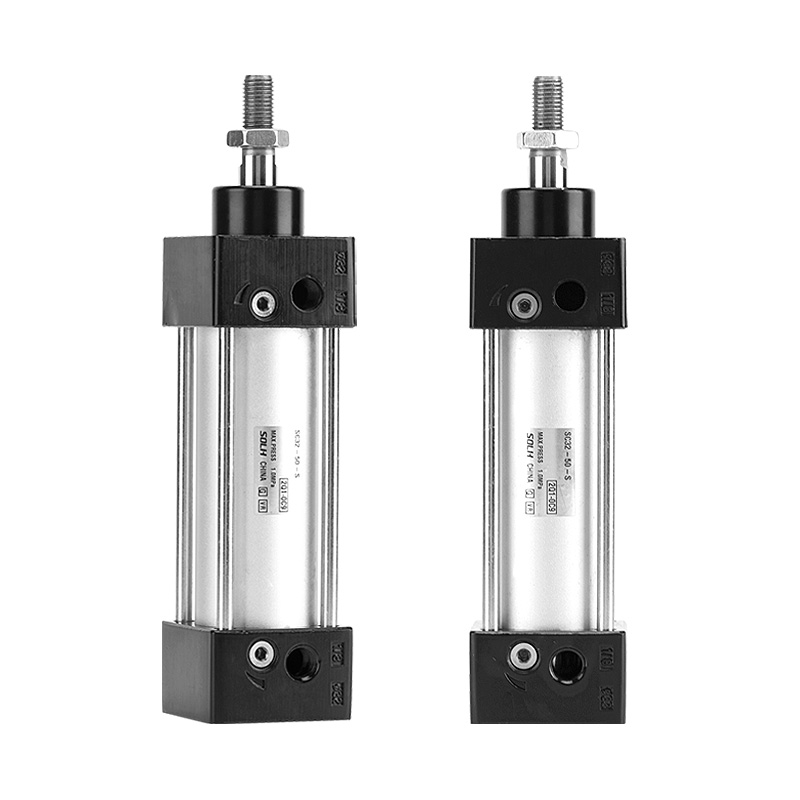

Standardni zračni cilinder serije SC (vrsta ojnice z dvojnim delovanjem)

Znamka: SOLH by Richge Technology

Pregled izdelka

     Standardni cilinder ojnice serije SOLH SC, osnovni model je enojni dvodelni tip. Štiri vezne palice za zaklepanje sprednjih in zadnjih končnih pokrovov za togo strukturo, popoln pribor za montažo, širok razpon giba. Pogosto se uporablja za potiskanje, ravnanje z materialom in pozicioniranje v avtomatskih linijah, ki je najbolj priljubljen ekonomičen standardni pnevmatski cilinder.

Osnovna struktura in značilnosti oblikovanja

     -- Struktura: štiri vezne palice povezujejo aluminijasto cev in končne pokrove, visoka togost, odpornost proti udarcem, stabilno dolgoročno delovanje.

     -- Vrsta delovanja: enojna palica z dvojnim delovanjem, dvosmerna izhodna sila.

     -- Material: sod iz trdega anodiziranega aluminija, dvosmerno tesnilo bata; batnica iz trdega kromiranega jekla 45#.

     -- Blazina: Nastavljiva zračna blazina na obeh koncih za zmanjšanje udarca in hrupa delovanja.

     -- Namestitev senzorja: utori senzorja na območju ojnice za magnetna stikala CMSG/DMSG/EMSG za zaznavanje položaja bata.

     -- Prednost: Krajša dolžina telesa pri enaki velikosti izvrtine v primerjavi s profilnim cilindrom ISO15552, cenovno konkurenčen.

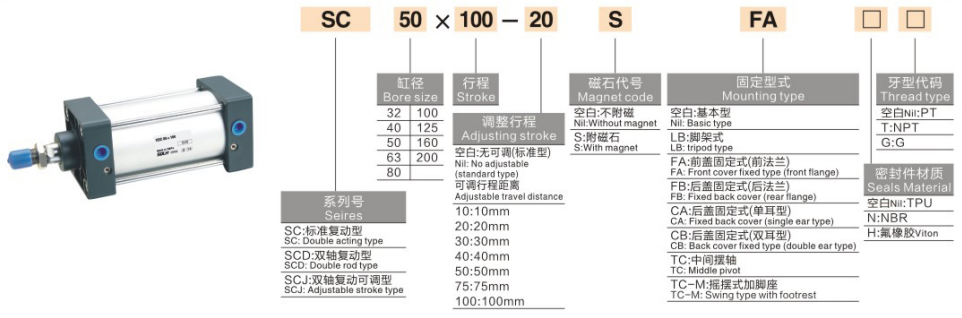

Celotno pravilo kodiranja modela

   1. Primer modela: SC50×100-S

   2. Izpeljani modeli

     -- SCD: Dvojna palica z dvojnim delovanjem, proti torziji

     -- SCJ: Dvojna palica z nastavljivim hodom

     -- SCF: Integrirani valj elektromagnetnega ventila

     -- SCL: Cilinder z možnostjo zaklepanja, zadrževanje obremenitve, ko je zrak izključen

   3. Primeri standardnega naročila

     -- SC63×150-S: Vrtina63, hod150, vgrajen magnet, osnovni tip

     -- SCJ40×200-S: Vrtina 40, hod 200, nastavljiv hod, z magnetom

Osnovne tehnične specifikacije

Teoretični potisk pri 0,5 MPa (enotna palica, enota: N, varnostni faktor ≥2)

Vrste namestitve in dodatki

   1. Možnosti namestitve

     --  Osnovni tip, prirobnica FA/FB, kljuka CA/CB, nosilec za nogo LB, nastavek TC/TCM1.

   2. Dodatna oprema

     -- Plavajoči spoj, oko za palico, priključek I/Y/U/F, magnetna stikala CMSG/DMSG/EMSG.

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte zahtevani potisk glede na obremenitev, rezerva ≥50 % varnostne rezerve; velikost nadgradnje za konzolno/odmaknjeno obremenitev.

   2. Potrditev giba: dodajte 10~20 mm varnostne rezerve pri efektivnem hodu; največji standardni hod 1000 mm.

   3. Ujemanje konfiguracije

     -- Povratne informacije o položaju: izberite model magneta -S in ujemajte magnetna stikala;

     -- Montaža: Izberite prirobnico/nogo/zaponko glede na postavitev stroja;

     -- Posebna funkcija: SCD za dvojno palico, SCJ za nastavljiv hod, SCL za zaklepanje bremena.

Povzetek v enem stavku

     Ekonomičen standardni cilinder ojnice serije SOLH SC z nastavljivo zračno blazino in številnimi možnostmi vgradnje, idealen nizkocenovni linearni aktuator za splošne avtomatizirane naloge potiskanja, prenašanja in pozicioniranja.
