Standardni pnevmatski cilinder serije CP96S ISO15552 (dvojna blazina za težke obremenitve)

Znamka: SOLH by Richge Technology

Pregled izdelka

     Cilinder ojnice serije SOLH CP96S je v skladu z mednarodnim standardom ISO15552 / VDMA24562. Uporablja cev iz aluminijastega profila, opremljeno z dvojnim sistemom oblazinjenja (nastavljiva zračna blazina + gumijasta podloga). Odlikuje jih nizka raven hrupa, visoka togost, primerna za visokohitrostne, visokofrekvenčne izmenične in težke avtomatske aplikacije z dolgim ​​hodom. Neposredna mehanska izmenjava z originalno serijo CP96S.

Osnovna struktura in značilnosti oblikovanja

   1. Struktura: Profilni valj z vgrajenimi jarmi, 15 % lažji od tradicionalnih cilindrov jarmov. Dvojna blazina močno absorbira končni udarec in zmanjša hrup delovanja.

   2. Material: cev iz trdega anodiziranega aluminija, visoko trdne končne kape, trda kromirana batnica. Odporen proti obrabi in dolga življenjska doba.

   3. Različice delovanja

     -- CP96S: enojni standardni model z dvojnim delovanjem

     -- CP96SD (pripona W): dvojna palica z dvojnim delovanjem, odlična protitorzijska zmogljivost

     -- Pripona -S: Vgrajen magnetni obroč za magnetno stikalo

   4. Sistem blazin: zračna blazina + gumijasti kompozitni blažilnik, kot nalašč za kolesarjenje pri visokih hitrostih 50~1000 mm/s.

   5. Visoka togost: natančno strojno obdelani končni pokrovi, majhen upogib batnice, močna odpornost proti obremenitvi.

   6. Senzorski utor: Rezervirane reže za magnetna stikala serije M9B, A93.

   7. Zamenljivost: standardna dimenzija ISO15552, združljiva z dodatki serije SE, SAI, DNC.

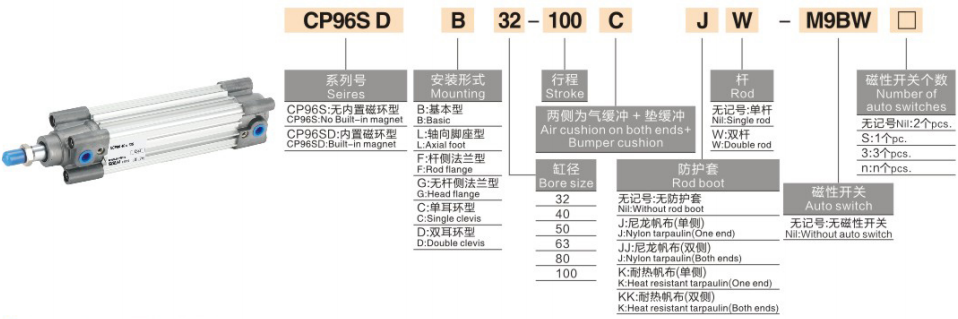

Celotno pravilo kodiranja modela

   1. Primer modela: CP96SB40-100W-S

   2. Primeri standardnega naročila

     -- CP96SB50-200-S: Vrtina 50, gib 200, enojna palica, osnovni tip z magnetom

     -- CP96SF63-150W: Vrtina 63, hod 150, dvojna palica, prirobnica na strani palice

Osnovne tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,5 MPa (enotna palica, enota: N)

Vrste namestitve in izpeljani modeli

   1. Možnosti namestitve

     -- Osnovni, nosilec za noge, sprednja/zadnja prirobnica, enojni/dvojni zaklep.

   2. Glavna izvedena serija

     -- CP96S / CP96SD: model z enojno in dvojno palico

     -- CP96SK: jeklenka po meri za visoke temperature

     -- CP96SR: Batnica iz nerjavečega jekla za okolje z lahko korozijo

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte zahtevani potisk, rezervirajte ≥50 % varnostne rezerve; dajte prednost CP96S za visoke hitrosti in nizke zahteve po hrupu.

   2. Potrditev giba: dodajte 10~20 mm varnostnega roba; največji standardni hod 800 mm, prilagojen do 2000 mm.

   3. Ujemanje konfiguracije

     -- Povratna informacija o položaju: izberite -S magnetni model z magnetnimi stikali M9B/A93;

     -- Montaža: L nožni nosilec za vodoravne velike obremenitve; F prirobnica za navpično namestitev;

     -- Posebno okolje: izberite CP96SK za visoke temperature, CP96SR za jedko stanje.

Povzetek v enem stavku

     SOLH CP96S ISO15552 valj ojnice, opremljen z dvojno zračno in gumijasto blazino, visoko hitrostjo, nizkim hrupom, močno nosilnostjo proti odmiku, idealnim linearnim aktuatorjem za težke obremenitve za visokofrekvenčno opremo za avtomatizacijo izvoza.
