Standardni 5/2-potni elektromagnetni ventil NAMUR serije 4M | Ploščni ventil vgrajen na pogon

Blagovna znamka: SOLH by Richge Technology

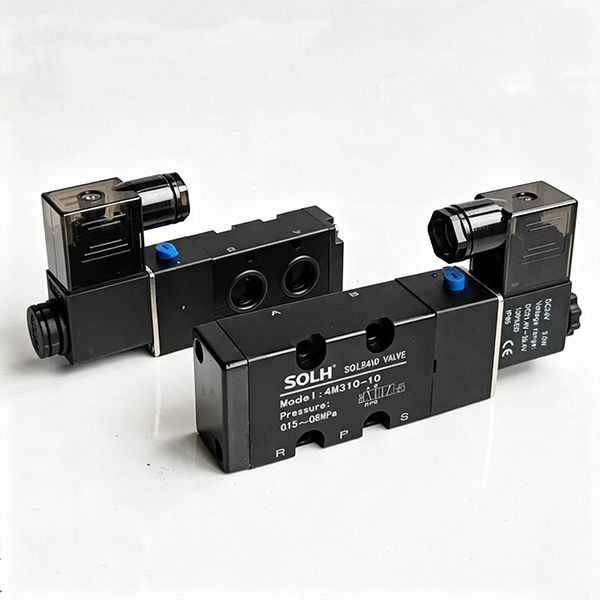

1. Pregled izdelka

     Serija SOLH 4M je profesionalnaStandardni 5/2 potni elektromagnetni ventil NAMUR posebej zasnovan za samodejno krmiljenje pnevmatskega pogona. Strogo ustreza mednarodnim standardom NAMUR za stransko montažo s standardnimi montažnimi luknjami na dnu ventila. Ventil je mogoče neposredno laminirati in namestiti na stran pnevmatskih krogelnih ventilov in aktuatorjev dušilnih loput brez vmesnih adapterskih zračnih cevi. Uporablja se izključno za avtomatska krmilna vezja ventilov, popolnoma ustreza standardom serije Airtac 4M in se strukturno razlikuje od običajnih 4V cevnih elektromagnetnih ventilov.

  1.1 Glavne specifikacije izdelka

     • Funkcijski način: 5/2 način (5-port 2-položaj)

     • Struktura pogona: Notranji krmilni kolut, delovanje brez mazanja

     • Montažni standard: standardna stranska montaža NAMUR (osnova integrirana z zračnimi tokokrogi P/A/B/R1/R2)

     • Mainstream modeli: 4M210-08, 4M210-06, 4M110-06

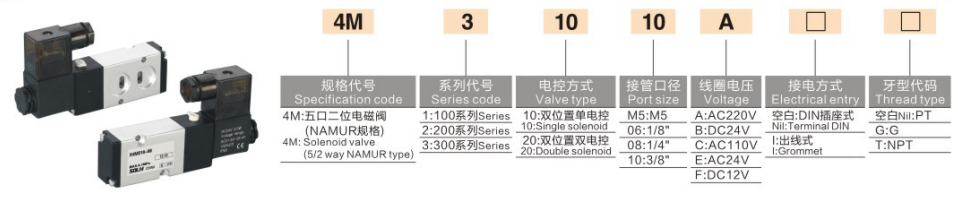

2. Celotna pravila kodiranja modela in celoten seznam serij

 1. Logika kodiranja: 4M [koda velikosti] [kontrolna koda] [koda funkcije] - [navoj vrat]

  2. Primer modela

     4M210-08: velikost 200, enojno električno krmiljenje s ponastavitvijo vzmeti, priključek za zunanji navoj PT1/4

 3. Seznam specifikacij celotnega glavnega modela

3. Osnovni tehnični parametri

4. Prednosti montažnega jedra NAMUR in ključne izbirne točke

     • Integrirano bazno zračno pristanišče NAMUR: Na dnu ventila so vgrajene odprtine za zrak A/B. Po namestitvi na aktuator se samodejno poveže z dvema odprtinama za vstop zraka v aktuatorju. Za vrata A/B niso potrebne zunanje zračne cevi; samo odprtine za vstop zraka P in izpušne odprtine R1/R2 potrebujejo povezavo z zunanjim virom zraka, kar poenostavi strukturo cevi in ​​zmanjša mesta puščanja.

     • Vgrajena ročna preskusna potisna palica: Opremljen z gumbom za ročno odpravljanje napak na strani ventila, ki podpira preizkus ročnega odpiranja in zapiranja ventila po izklopu, primeren za namestitev na kraju samem, odpravljanje napak in vzdrževanje opreme.

     • Značilnosti načina dvojnega nadzora: modeli z dvojnim električnim krmiljenjem 4M×20 sprejmejo pomnilniško strukturo s samozaklepanjem, da ohranijo trenutni položaj ventila; Modeli z enim električnim krmiljenjem 4M×10 se samodejno ponastavijo s silo vzmeti po izklopu, s čimer izpolnjujejo zahteve glede varnostne ponastavitve in pozicioniranja.

     • Združljiva montaža razdelilnika: ima enako osnovno specifikacijo kot serija 4V (osnova razdelilnika 4M100M/200M/300M). Podpira centralizirano oskrbo z zrakom za več ventilov prek namestitve razdelilnika in se lahko tudi neposredno namesti na en sam pogon za neodvisno delovanje.

5. Ventil 4M NAMUR proti običajnemu cevnemu ventilu 4V | Priročnik za izbiro anti-error

6. Tipične aplikacije za ujemanje

     • Sistem avtomatskega krmiljenja ventilov: 4M210-08 se ujema s pnevmatskim aktuatorjem DA/SR + krogličnim/metuljastim ventilom, ki se pogosto uporablja v petrokemični opremi, opremi za čiščenje vode in preklopni opremi za cevovode.

     • Integrirani sistem Valve Island: Uporabite 4M200M osnovo razdelilnika z več povezavami za realizacijo centralizirane oskrbe z zrakom in integrirano namestitev več elektromagnetnih ventilov serije 4M za avtomatizirane skupine cevovodov.

     • Ujemanje cevi cevovoda: Povežite priključke z zunanjim navojem s hitrimi priključki z zunanjim navojem KQ2 in ravnimi priključki za hitro priključitev na cevovod glavnega vira zraka za stabilno povezavo brez puščanja.

Povzetek v enem stavku

     Serija SOLH 4M je namenski standardni 5/2-smerni elektromagnetni ventil NAMUR za pnevmatske aktuatorje, ki se ponaša z neposredno vgradnjo brez cevi, delovanjem brez mazanja in zaščito IP65 ter je optimalna podporna krmilna komponenta za samodejno preklapljanje pnevmatskih krogelnih ventilov in loput.
