Samozaklepno pnevmatsko prijemalo za težke obremenitve serije MHT2

Znamka: SOLH by Richge Technology

Pregled izdelka

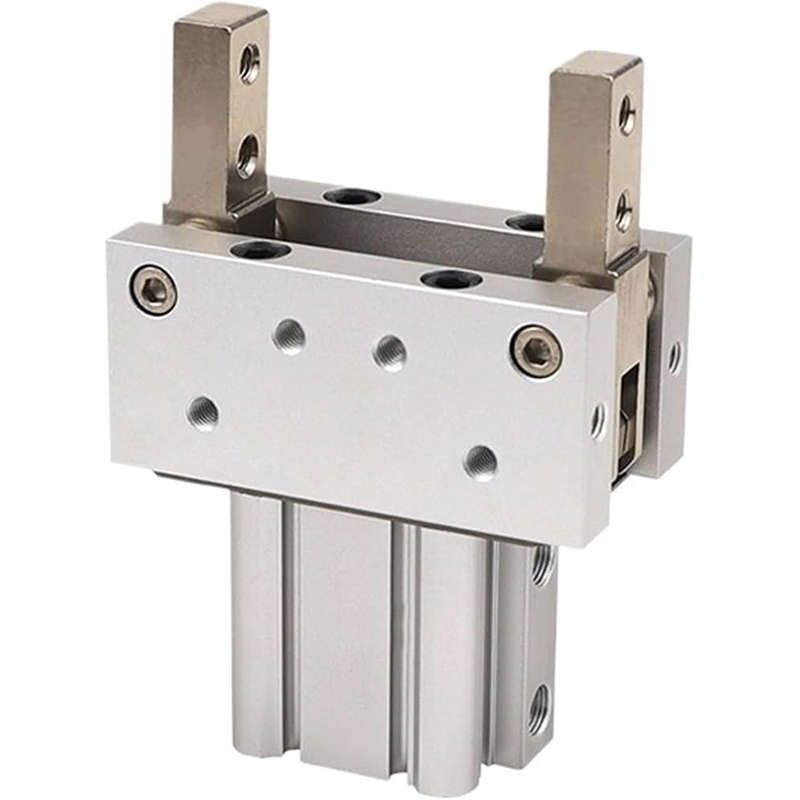

     Serija SOLH MHT2 je 2-čeljustno vrtljivo kotno prijemalo, ki ga poganja preklopni zglob. Izjemne lastnosti vključujejo preklopni samozaklepni mehanizem, možnost zadrževanja ob izklopu, izjemno visok vpenjalni moment in štiristranske reže za namestitev senzorjev z visoko strukturno togostjo.

     Optimiziran za vpenjanje težkih obdelovancev, transport in pozicioniranje s strogimi varnostnimi zahtevami proti padcem; prednostno prijemalo za težka bremena za avtomatizirane postaje z visokim tveganjem.

Osnovna struktura in značilnosti oblikovanja

     -- Delovni princip: valj potisni-povleci v kombinaciji z mehanizmom za povečanje sile preklapljanja. Ko se čeljusti zaprejo, stikalo doseže zaklepni položaj v mrtvi točki. Vpenjalna sila se poveča 3 do 5-krat in ≥80 % vpenjalne sile se lahko vzdržuje neprekinjeno ob izgubi zračnega tlaka/izklopu zraka za zanesljivo varnostno samozaklepanje.

     -- Konstrukcija ohišja: kvadratno ohišje iz trdega anodiziranega aluminija z vgrajenim magnetnim obročem. Štirje montažni utori (zgoraj/spodaj/levo/desno) omogočajo neposredno montažo magnetnih stikal serije M9B / A93 brez mrtvih kotov za postavitev senzorja.

     -- Vrsta delovanja: Dvojno delujoča (standardna različica D / posodobljena lahka različica DZ). Čeljusti se zaklenejo v zaprtem položaju; potisk cilindra ponastavi čeljusti za odpiranje.

     -- Specifikacija materiala: valj iz trdega oksidiranega aluminija, čeljusti iz visoko trdnega legiranega jekla, povezovalni sklop, odporen proti obrabi. Visoka togost, dolga življenjska doba in delovanje brez olja brez vzdrževanja.

     -- Prilagodljiva montaža: več navojnih montažnih lukenj podpira aksialno, vzdolžno in vodoravno namestitev, primerno za kompaktno zaprto postavitev opreme.

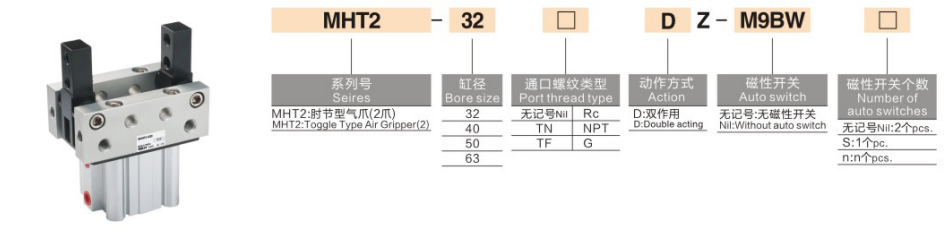

Celotno pravilo kodiranja modela

 1. Primer modela: MHT2-50DZ-M9BW

  2. Referenčni primeri standardnega naročila

     -- MHT2-32D: izvrtina 32, standardni osnovni model z dvojnim delovanjem brez stikala

     -- MHT2-63DZ-M9B: izvrtina 63, posodobljen lahek tip DZ, štiristranske reže za senzorje, opremljen z magnetnim stikalom M9B

Tehnične specifikacije univerzalnega jedra (dovodni tlak 0,5 MPa)

Ključne konkurenčne prednosti

  1. Zmogljiva samozaklepna zmogljivost proti padcem

     -- Zasnova preklopnega zaklepanja mrtve točke ohrani ≥80 % vpenjalne sile po prekinitvi dovoda zraka ali izgubi tlaka. Učinkovito odpravite tveganje padca obdelovanca za visokovarne avtomatizirane proizvodne linije.

  2. Izjemno visok vpenjalni moment za težke naloge

     -- Največji navor doseže 106 N·m za model φ63, zmožen prijemanja 5~50 kg težkih obdelovancev, kar daleč presega vzporedna prijemala z enakovredno velikostjo izvrtine.

  3. 360° prilagodljiva postavitev senzorja

     -- Brez integriranega vodila na ohišju; magnetna stikala je mogoče namestiti na štiri površine za uresničitev zaznavanja položaja v vseh smereh, kot nalašč za ozke namestitvene votline.

  4. Visoka togost in podaljšana življenjska doba

     -- Čeljusti iz legiranega jekla in na obrabo odporne povezave podpirajo več kot 5 milijonov stabilnih ciklov, prilagojenih neprekinjenemu visokofrekvenčnemu težkemu obremenitvi.

Možnosti namestitve in tipični scenariji uporabe

  1. Montažni obrazci

     -- Aksialna montaža: vodoravno potiskanje in vlečenje za prenos materiala s tekočega traku

     -- Vzdolžna navpična montaža: nakladalne/razkladalne postaje gor in dol

     -- Bočna stranska montaža: stransko vpenjanje za postaje z omejenim prostorom

  2. Tipične industrijske aplikacije

     -- Avtomobilske komponente: ohišja motorja, pokrovi menjalnika, pesta koles

     -- Avtomatizacija obdelovalnih strojev: ravnanje s težkimi ulitki, kovani deli in kalupi

     -- Logistični transport: transport kovinskih palet, škatel in sodov

     -- Varnostne pozicionirne postaje: nadzemne postaje proti padcem, varnostne vpenjalne naprave za opremo za stiskanje

Primerjava izbire: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Vodnik za hitro izbiro v 3 korakih

  1. Izbira izvrtine glede na maso obdelovanca

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Rezervirajte najmanj 30-odstotno rezervo obremenitve.

  2. Preverjanje kota zasuka

     -- Največji kot odpiranja: MHT2-32 do 28°, MHT2-63 omejen na 23°. Potrdite zadostno razdaljo za ciljno dimenzijo obdelovanca.

  3. Ujemanje konfiguracije

     -- Zahteva glede povratne informacije o položaju: izberite lahko različico DZ + magnetno stikalo M9B za štiristransko montažo senzorja

     -- Visoko varno upravljanje nad glavo: dajte prednost MHT2 zaradi njegove edinstvene funkcije samozaklepanja pri izklopu

Povzetek v enem stavku

     Samozaporno pnevmatsko prijemalo SOLH MHT2 s preklopnim spojem ima strukturo ojačanja sile povezovanja v mrtvi točki z zmožnostjo vpenjanja proti padcu pri izklopu, montažo na štiristransko magnetno stikalo in visoko togostjo zlitine, na voljo v različicah D / DZ, idealno varno prijemalo za težke obremenitve za avtomobilske dele, litje in avtomatizacijo za nalaganje/razkladanje obdelovalnih strojev nad glavo.
