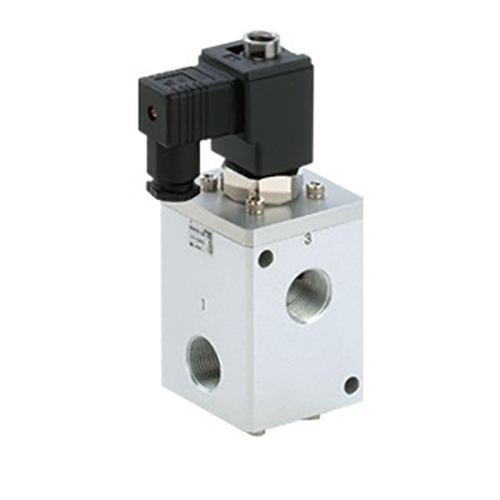

VCH400 (VCH410) visokotlačni 3-portni elektromagnetni ventil s krmilnim krmiljenjem serije

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija VCH400 (običajno imenovana VCH410), ki jo je razvil in proizvedel SOLH v okviru Richge Technology, je visokotlačni 3-portni loputni elektromagnetni ventil s pilotnim upravljanjem. Posebej zasnovan za srednje in visokotlačne cevovode za stisnjen zrak in inertni plin, ima najvišji nazivni delovni tlak do 5,0 MPa, izjemno zmogljivost pretoka in stabilno visokotlačno preklopno delovanje, ki služi kot osrednja krmilna komponenta za visokotlačno polnjenje, odzračevanje in tlačno preklopno industrijsko opremo.

Tabela osnovnih tehničnih specifikacij

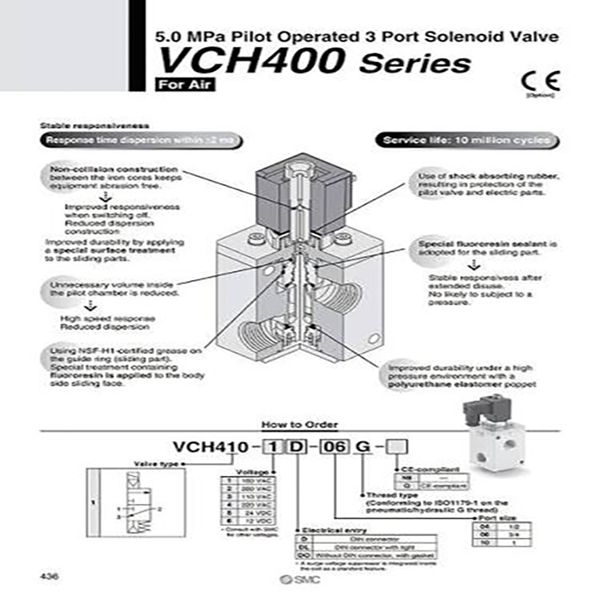

Kodiranje modela in funkcionalna definicija

Primer kode modela: VCH410-06-5D

     --VCH410: osnovna koda serije

     --06: koda velikosti vrat (G3/4)

     --5D: napajalnik DC24V + električni konektor DIN. Priponske kode pokrivajo velikost vrat, napetost tuljave in tipe sponk za ožičenje za popolno razlikovanje konfiguracije.

Funkcionalna klasifikacija

     --VCH410 (normalno zaprt NC): izhodna vrata se samodejno odzračijo, ko je napajanje izklopljeno, idealno za nadzor vklopa in izklopa glavnega dovoda zraka.

     --Uporabno kot izbirni ventili in krmiljenje polnilne in odzračevalne zanke; protitlak in območje preklopnega tlaka je treba potrditi pred načrtovanjem cevi.

Ključne smernice za izbiro

     --Dajte prednost potrditvi osnovnih parametrov: delovni tlak, velikost navoja vrat, funkcija NC/NO, napetost tuljave in vmesnik električne napeljave.

     --Za delovne pogoje visokotlačnega preklopa ali pretvorbe dvojnega visokega/nizkega tlaka se ujema z visokotlačnimi regulatorji serije SOLH VCHR za stabilizacijo tlaka v vmesnem krogu.

     --Zahtevaj dovod čistega suhega zraka z natančnostjo filtracije ≤5 μm; oljna meglica in nečistoče v obliki delcev bodo pospešili obrabo tesnil in drastično skrajšali življenjsko dobo.

Navodila za namestitev in vzdrževanje Pravila za namestitev

     --Prepovedana usmeritev namestitve: Tuljava nikoli ne sme biti obrnjena navzdol, da preprečite, da bi prah, voda in tuji delci vstopili v sklop armature in povzročili zagozditev.

     --Standardni moment zategovanja navoja:

         *G1/2, G3/4 navojni priključki: 28–30 N·m

         *G1 navojna odprtina: 36–38 N·m

Zahteve za redno vzdrževanje

     --Občasno preverite tesnjenje in tesnost električne napeljave.

     --Vključite polni preklopni cikel enkrat na 30 dni, da preprečite oprijem in blokado lopute, ki jo povzroči dolgotrajno statično stanje.

Povzetek v enem stavku

     Visokotlačni 3-portni elektromagnetni ventil s krmilno loputo SOLH VCH410 podpira delovni tlak do 5,0 MPa, opremljen s poliuretanskim elastičnim tesnilom, standardnimi odprtinami G z velikim pretokom in življenjsko dobo 10 milijonov ciklov, zanesljivim namenskim preklopnim ventilom za srednje in visokotlačne zrake ter industrijska krmilna vezja za polnjenje in odzračevanje inertnega plina.
