Serija pnevmatskih komponent

SOLH VM2 (VM200) srednji mehanski loputni ventil je popolnoma zamenljiv z ustreznimi modeli SMC. Ima srednjo konstrukcijo lopute s koeficientom pretoka Cv=0,87, njegova zmogljivost pretoka je približno 8-krat višja od serije mini VM1, opremljena s standardnimi vrati Rc1/4 in izbirnimi navoji NPT/G1/4. Deluje pod 0~1,0 MPa in je nezdružljiv z vakuumom, uporablja loputno tesnilo brez mazanja, odporno proti obrabi, in robustno kovinsko ohišje. Na voljo so razporeditve cevi ob stranskih in spodnjih odprtinah, ki jih podpira celotna linija zamenljivih aktuatorjev: standardni POM valj / valjčna ročica iz kaljenega jekla, odporna proti obrabi, enosmerni protiodbojni valj, ravni bat, ploščat potisni gumb, rumena gobasta glava za zaustavitev v sili, zeleni indikatorski gumb in gumb tečaja, ki ga je mogoče zakleniti. Različica valja iz kaljenega jekla se prilega težkim proizvodnim linijam z visoko obrabo. Pogosto se uporablja za zaznavanje omejitev giba cilindra in drsne mize, ročno zagon opreme, preklop zraka na vpenjalni opremi in varnostno zaporo v sili, služi kot glavni mehanski zračni sprožilni ventil za proizvodne linije za pakiranje, tekstil, tiskanje in splošno avtomatizacijo.

SOLH VM4 (VM400) srednji 3-portni loputni mehanski ventil je popolnoma zamenljiv z enakovrednimi modeli SMC, ki se umeščajo med serijo mini VM1 in VM2 z visokim pretokom. Njegova glavna prednost je združljivost s polnim razponom tlaka od -100 kPa vakuuma do 1,0 MPa pozitivnega tlaka, funkcija, ki ni na voljo na VM2. Sprejema standardna vrata Rc1/8 z izbirnimi navoji NPT/G1/8 in pretočno zmogljivostjo Cv=0,38, podpira postavitev cevi stranskih in spodnjih vrat. Izdelan s trdnim kovinskim ohišjem, vzdrži udarce 1000 m/s² in močne tresljaje, primeren za zahtevne težke proizvodne linije, z loputastim tesnilom brez mazanja, odpornim na prah, za dolgo življenjsko dobo. Na voljo je celoten nabor zamenljivih aktuatorjev: standardna / utrjena valjčna ročica iz jekla proti obrabi, enosmerni valj proti odboju, ravni bat, večbarvni gobasti gumbi za zaustavitev v sili, 2/3-pozicijski vrtljivi gumbi, tipke z možnostjo zaklepanja in preklopne ročice tečajev. Široko uporabljen pri zaznavanju omejitve giba cilindra in drsne mize, tokokrogih za adsorpcijo/sproščanje vakuuma, ročnem zagonu opreme, varnostni zapornici v sili in preklapljanju vpenjalne napeljave je idealen srednje velik mehanski sprožilni ventil za delovne pogoje, ki zahtevajo združljivost z vakuumom in močno odpornost na udarce.

Elektro-pnevmatski proporcionalni ventil z visokim pretokom SOLH ITV je popolnoma zamenljiv z enakovrednimi modeli SMC. Sprejema zaprtozančni povratni sistem tlaka, sprejema DC0–10 V napetost, 4–20 mA tokovne analogne signale in izbirno komunikacijo fieldbus, vključno s CC-Link, PROFINET, EtherNet/IP za doseganje brezstopenjske, visoko natančne daljinske regulacije zračnega tlaka z ±1 % FS natančnostjo krmiljenja in zaščito pred prahom in brizganjem IP65. Tri serije pokrivajo različna območja pretoka: ITV1100 za mikro nizek pretok, ITV2100 za univerzalni srednji pretok in ITV3100 za močan visok pretok do 4400 L/min ANR, z nastavljivim tlakom od 0,005 do 0,9 MPa. Podpira navoje Rc/NPT/G in vtične spojke, vgrajen digitalni zaslon LED in alarm za samodiagnozo pri nizkem napajanju DC24V. Široka uporaba za aktiviranje valja z velikimi izvrtinami, nadzor konstantne napetosti filma in žice, polprevodniške in optične precizne procese, samodejno doziranje in nanašanje premazov, večstopenjsko preklapljanje tlaka za opremo za varjenje in kovičenje, zamenjavo več ročnih regulatorjev za realizacijo digitalnega centraliziranega nadzora tlaka na avtomatiziranih proizvodnih linijah.

Vgrajeni protipovratni ventili SOLH XTO674 in INA14 si delijo isto strukturno platformo z ultra nizkim tlakom razpok 0,01 MPa, združljivi s stisnjenim zrakom in čisto vodo za zaščito pred povratnim tokom v vakuumskih in nizkotlačnih cevovodih za tekočine. XTO674 je kriogena različica iz medenine, ki deluje do -30 ℃; Standardna serija INA14 nudi ohišje iz medenine ali nerjavečega jekla SUS304, opremljeno s standardnimi NBR tesnili ter izbirnimi tesnili FKM, odpornimi na olje in visoke temperature, ter tesnili CR, odpornimi na vremenske vplive. Kompaktno inline navojno zasnovo z oznako puščice za pretok je mogoče neposredno namestiti v cevovode brez dodatnih nosilcev, kar učinkovito preprečuje izgubo vakuuma in povratni tok zraka, ko je nameščen med vakuumske generatorje in priseske. Obe seriji imata enake skupne dimenzije in velikosti navojev za neposredno izmenjavo na terenu brez spreminjanja cevi, ki se pogosto uporablja v kriogenski opremi, vakuumskih proizvodnih linijah, proti koroziji odpornih visokotemperaturnih tekočinskih tokokrogih in splošnih pnevmatskih in vodnih cevovodih za enosmerno zadrževanje tlaka in preprečevanje povratnega toka.

Večstopenjski vakuumski ejektor venturijeve cevi SOLH ZL112 je popolnoma zamenljiv z enakovrednimi modeli SMC, ki so opremljeni s standardno šobo Φ1,2. Njegova energijsko varčna večstopenjska struktura zagotavlja stabilen vakuum od -88~-92kPa, hkrati pa zmanjša porabo zraka za več kot 40 % v primerjavi z enostopenjskimi ejektorji. Z visoko integrirano modularno zasnovo ponuja dvojne dovodne/sprostitvene ventile K1 za samodejno sesanje in izpihovanje ter varčne različice enojnega dovodnega ventila K2. Vgrajeni dušilec zvoka omeji hrup delovanja pod 70dB(A); Na voljo sta dva načina izpušnih plinov: standardni vgrajeni dušilec zvoka in P centraliziran izpušni kanal za visok pretok. Izbirni dodatki vključujejo analogne mehanske vakuumske merilnike in digitalna vakuumska tlačna stikala z NPN/PNP eno/dvokanalnimi in napetostnimi/tokovnimi analognimi signalnimi izhodi ter različnimi vtičnimi konektorji, napetostmi tuljav in gumbi za ročno nastavitev. Brez notranjih gibljivih delov za neprekinjeno delovanje brez vzdrževanja, ga je mogoče namestiti neposredno na končne efektorje robota, da skrajšajo vakuumski odzivni čas, široko se uporablja za ravnanje z več priseski 3C steklenih plošč, pločevine, embalaže in tiskarskih materialov ter poroznih obdelovancev, ki zahtevajo stabilno visokotočno vakuumsko adsorpcijo.

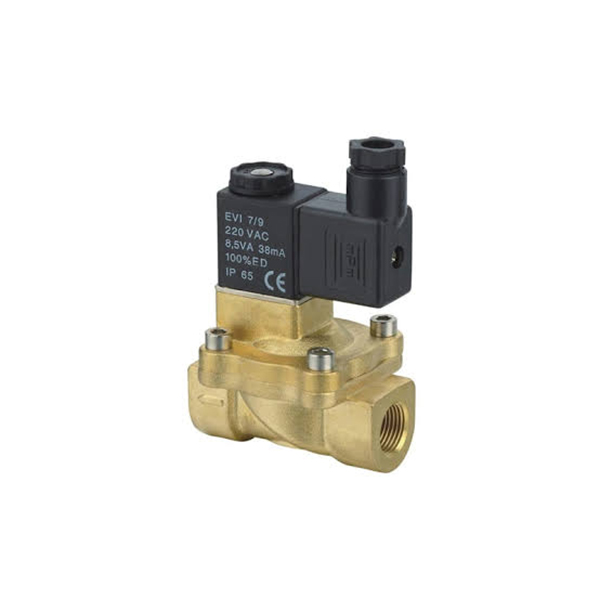

Različica 1｜Dolga kopija uradne strani izdelka (osredotočena na SEO, ~290 besed za neodvisno stran s podrobnostmi spletnega mesta) 2/2-smerni medeninasti tekočinski elektromagnetni ventili serije SOLH 2V so vsestranski elektromagnetni vklopno-izklopni ventili, izdelani za univerzalno krmiljenje stisnjenega zraka, industrijske vode in mazalnega olja, na voljo v dveh zrelih strukturnih konfiguracijah: neposredno delujoči 2V025 in membranski pilotno vodeni različici 2V130 in 2V250. Izdelan iz robustnih kovanih medeninastih teles ventilov v kombinaciji z visoko zmogljivimi tesnilnimi elementi, ta linija zagotavlja zanesljivo preklopno zmogljivost, ki pokriva zagon brez tlaka in regulacijo cevovoda z visokim pretokom. Kompaktni model 2V025 z neposrednim delovanjem ima strukturo neposrednega elektromagnetnega pogona, ki omogoča normalno odpiranje pri ničelni tlačni diferenciali 0 MPa. Opremljen je s tesnili iz VITON fluorove gume, odpornimi proti obrabi, vzdrži šibke korozivne medije in se popolnoma prilagaja nizkotlačnim cevovodom, vakuumskim zankam ter opremi za pršenje in hlajenje z mikrotokom. Pilotno vodeni 2V130 in 2V250 se za pogon membrane zanašata na srednjo tlačno razliko, ki se ponaša z izjemno veliko zmogljivostjo pretoka in nizko porabo energije tuljave; zahtevajo najmanjši zagonski tlak 0,05 MPa in uporabljajo tesnila iz nitrilne gume NBR, ki so idealna za običajne cevi za vodo in stisnjen zrak. Vse različice imajo izolirane tuljave razreda B z zaščito pred vdorom IP65 in hitrim preklopnim odzivom v 0,05 sekunde. Več možnosti ožičenja (vtičnica DIN, leteči kabli, vtičnice za indikatorske lučke) in številne specifikacije navojev, ki segajo od G1/8 do G1 palcev, podpirajo prilagodljivo namestitev na terenu. Serija SOLH 2V, ki je široko uporabljena pri krmiljenju vakuuma, vodnih tokokrogih za hlajenje opreme, samodejnem dovajanju vode kotlov, dovodu vode v zračnem kompresorju in glavnem izklopu cevovoda plin-tekočina, ponuja ekonomične, stabilne splošne rešitve za preklapljanje tekočin za tekočinska vezja industrijske avtomatizacije s polnim spektrom.

Mini 2/2-potni mini 2/2-smerni neposredno delujoči normalno zaprti elektromagnetni ventili serije SOLH 2P imajo ohišja ventilov iz najlona PA66 visoke trdnosti, ki so posebej zasnovana za poceni samodejno preklapljanje stisnjenega zraka, čiste vode in mazalnega olja z majhnim pretokom. Ventil se lahko normalno odpre pri tlačni razliki 0MPa in tako učinkovito prekine odvisnost od tlaka krmilno vodenih elektromagnetnih ventilov. Ta serija ima zrelo strukturo neposrednega elektromagnetnega pogona. V izklopljenem stanju vgrajena ponastavitvena vzmet tesno stisne jedro ventila, da ohrani popolnoma zaprto stanje; ko je pod napetostjo, elektromagnetna privlačnost hitro dvigne jedro ventila, da vodi cevovod, pri čemer se celotno preklopno dejanje konča v 0,05 s za izjemno hiter odziv. Standardna konfiguracija uporablja tesnila iz fluorokavčuka VITON, odporna proti obrabi, z izjemno odpornostjo na olje, vodo in blage korozivne medije; Tesnilo iz nitrilne gume NBR je na voljo kot dodatna zamenjava glede na delovne pogoje. Tuljava dosega stopnjo zaščite pred prahom in vodoodpornostjo IP65 z izolacijo razreda B, ki omogoča stabilno neprekinjeno delovanje v vlažnih delavnicah. S fiksno pretočno odprtino φ2,5 mm in vrednostjo CV 0,23 sta na voljo dve glavni specifikaciji navoja G1/8 in G1/4, združeni z različnimi možnostmi ožičenja, vključno s standardno vtičnico DIN, letečimi kabli in vtičnicami za indikatorske lučke, skupaj z univerzalnimi možnostmi napetosti AC/DC za izpolnjevanje globalnih potreb po ujemanju. Lahka kompaktna konstrukcija ustreza vgradnji v kompaktne module opreme. Široko se uporablja pri krmiljenju vira zraka vakuumskega generatorja, preklapljanju dovoda zraka v majhnem cilindru, vodnih zankah za mikro hlajenje opreme, avtomatskem razprševanju, samodejni drenaži zračnega kompresorja in majhnih vlažilnih sistemih, ki služi kot stroškovno učinkovita alternativa za nadzor miniaturne tekočine medeninastim ventilom serije 2V.

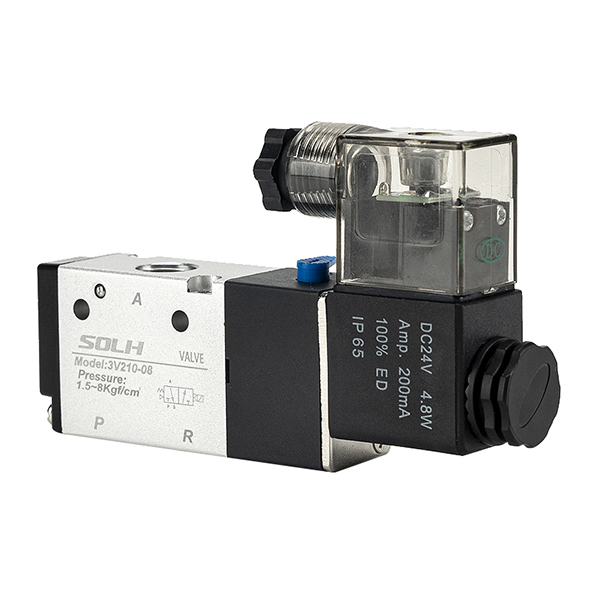

3/2-potni pnevmatski elektromagnetni smerni regulacijski ventili serije SOLH 3V so zasnovani tako z neposredno delujočimi kot pilotno upravljanimi strukturami, prilagojenimi za pogon enodelujočih valjev s povratno vzmetjo in preklapljanje vakuumskih pnevmatskih tokokrogov. Ta serija, ki je na voljo v normalno zaprtih (NC) in normalno odprtih (NO) konfiguracijah, vključuje visoko trdna lahka ohišja ventilov iz aluminijeve zlitine s kompaktno postavitvijo, hitrim odzivom in stopnjo zaščite pred prahom in vodoodpornostjo IP65, ki deluje kot standardna osnovna krmilna komponenta za majhne in srednje velike pnevmatske avtomatske sisteme. Razporeditev odprtin sledi univerzalnim industrijskim standardom: P za glavni dovod zraka, A za izvršilno delovno odprtino, ki povezuje cilindre ali vakuumske sesalce, R za izpušno odprtino, usklajeno z dušilci zvoka za nižji hrup delovanja. Različice 3V1 in 3V2 z neposrednim delovanjem podpirajo zanesljiv zagon pri ničelnem tlaku znotraj 0~0,8 MPa s preklopnim odzivom pod 0,05 s, kar je popolnoma primerno za nizkotlačne plinovode in scenarije nadzora vakuuma z negativnim tlakom. Pilotno vodena serija 3V100/3V200/3V300 ima večjo zmogljivost pretoka in nižjo porabo energije tuljave, ki zahteva najmanjši vhodni tlak 0,15 MPa za stabilno preklapljanje, da zadosti običajnim pnevmatskim zankam z visokim pretokom. Celotna serija, opremljena z gumbom za ročno preglasitev v obliki naprstka za priročno odpravljanje napak na kraju samem med namestitvijo in vzdrževanjem, podpira delovanje brez olja s stabilno učinkovitostjo tesnjenja. Specifikacije več navojev, vključno z M5, G1/8, G1/4 in G3/8, so neobvezne, povezane z glavnimi globalnimi napetostmi AC in DC ter dvema načinoma ožičenja vtičnice DIN in letečih vodnikov. Lahko neposredno nadomesti tradicionalne zračne krmilne ventile 3A in ročne vlečne ventile 3L brez strukturnih sprememb, ki so široko uporabljeni v mehanizmih za vpenjanje obdelovancev, preklapljanju za vakuumsko adsorpcijo, pnevmatski zaščitni zaščiti in krmiljenju majhnih aktuatorjev.

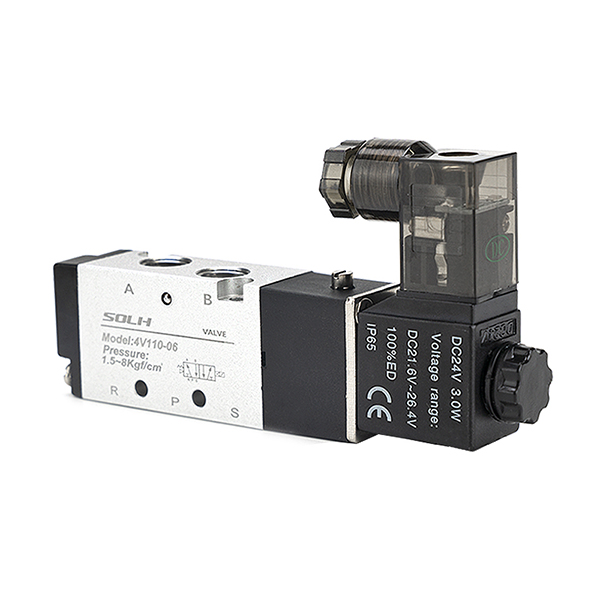

Pilotno vodeni pnevmatski smerni regulacijski ventili serije SOLH 4V so glavne industrijske pnevmatske komponente, ki pokrivajo 5/2-smerne dvopoložajne in 5/3-smerne tripoložajne konfiguracije, posebej optimizirane za pogon izmeničnega gibanja, pozicioniranje v sredini giba in zadrževanje tlaka dvodelujočih pnevmatskih valjev. Ta serija, ki je sprejela visoko natančno jedro vijačnega ventila in vgrajeno krmilno strukturo za aktiviranje, ima nizek upor proti trenju, občutljivo preklopno delovanje in nizko porabo energije tuljave, široko uporabljena v avtomatiziranih montažnih linijah, pakirnih strojih, pozicionirnih napravah in splošnih sistemih pnevmatskega prenosa. Postavitev s petimi vrati je v skladu z univerzalnimi industrijskimi standardi: P služi kot glavni dovod zraka; A in B sta dve izvršilni odprtini, povezani s sprednjo in zadnjo komoro dvodelujočih valjev za nadzor iztegovanja in umikanja; R in S sta izpušni odprtini, konfigurirani z dušilci zvoka za zmanjšanje hrupa med vožnjo. 5/2-potni tip vključuje različice električnega krmiljenja z eno tuljavo in električnega krmiljenja z dvojno tuljavo. Enoelektrični regulacijski ventili se zanašajo na ponastavitev vzmeti, da se samodejno vrnejo ob izpadu električnega toka, kar je idealno za običajna izmenična dejanja in aplikacije varnostne ponastavitve. Ventili z dvojnim električnim krmiljenjem imajo pomnilnik položaja brez vzmeti, ki po izklopu stalnega zaklepanja trenutnega položaja cilindra za dolgotrajno pozicioniranje in vzdrževanje tlaka. 5/3-smerna tripoložajna različica ponuja tri neobvezne nevtralne načine: zaprto središče (Tip C) zaklene vsa vrata za zaklepanje vzmetenja cilindra in zaščito pred padci; izpušni center (tip E) povezuje priključke A/B z izpušnimi kanali za razbremenitev tlaka in prosto lebdenje med ročnim zagonom; tlačno središče (tip P) dovaja stisnjen zrak v obe delovni odprtini za dvosmerno uravnoteženo vpenjanje. Razpoložljive specifikacije segajo od 4V110 do 4V410 z velikostmi navojev M5, G1/8, G1/4, G3/8 in G1/2. Celotna serija, opremljena s tuljavami, odpornimi proti prahu in vodo, IP65, ki podpirajo glavne napetosti AC in DC, podpira delovanje brez olja in ima gumb za ročno preglasitev za priročno testiranje in vzdrževanje na kraju samem. Je univerzalni standardni smerni ventil za glavno industrijsko pnevmatsko avtomatizacijo.
