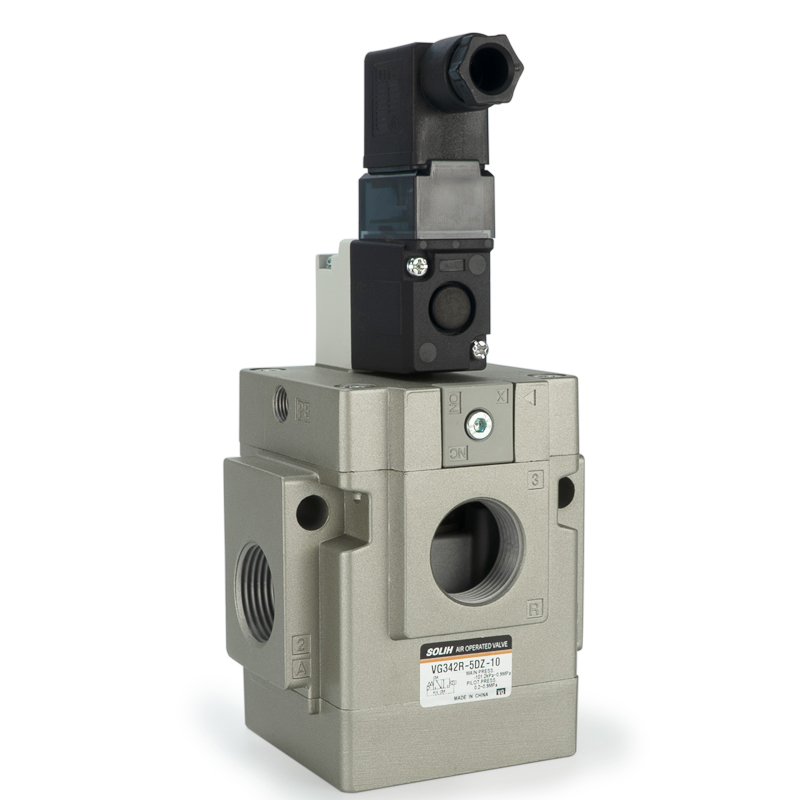

VG342 3-potni elektromagnetni ventil s krmilno ročico | Vakuumski in pnevmatski krmilni ventil z visokim pretokom

Znamka: SOLH by Richge Technology | 3-portni pnevmatski elektromagnetni ventil z visokim pretokom in nizko močjo

1. Pregled izdelka

     Serija SOLH VG342 je avisokopretočni 3-smerni pilotsko voden elektromagnetni ventil s loputo, profesionalno zasnovan za krmiljenje zraka, vakuuma in nizkotlačne tekočine v standardnih pnevmatskih sistemih. Z elastomernim tesnjenjem, delovanjem brez mazanja, izjemno nizko porabo energije in široko prilagodljivostjo tlaka podpira prilagodljivo preklapljanje med normalno zaprtim (NC), normalno odprtim (NO) in zunanjim krmilnim načinom s preprosto zamenjavo pokrova. Z veliko zmogljivostjo pretoka, hitrim odzivom in zmogljivostjo visokofrekvenčnega cikla služi kot univerzalni in učinkovit glavni regulacijski ventil za vakuumske sisteme, pnevmatske pogone z velikimi izvrtinami in pnevmatsko opremo z več krogi.

2. Glavne lastnosti izdelka

     • Profesionalna struktura lopute in zanesljivo tesnjenje: Sprejema 3-portno pilotno vodeno zasnovo lopute z visokoelastično tesnilno strukturo iz elastomera, ki zagotavlja ničelno puščanje, tesno prekinitev in stabilno dolgoročno ciklično delovanje.

     • Široka prilagodljivost mediju in tlaku: Primerno za okolje s stisnjenim zrakom in vakuumom. Notranji pilotni način podpira 0,2~0,9 MPa, medtem ko zunanji pilotni način pokrivapolni vakuum -101,2kPa do 0,9MPa, prilagajanje različnim nizkotlačnim in vakuumskim delovnim pogojem.

     • Brez mazanja in malo vzdrževanja: Optimizirana notranja strukturna zasnova odpravlja potrebo po mazanju z oljem, zmanjšuje dnevne stroške vzdrževanja in preprečuje srednje onesnaževanje, primerno za čiste industrijske scenarije.

     • Dvojni načini porabe energije in varčevanje z energijo: Standardna enosmerna moč je le 4 W; tipi z nizko porabo energije in dolgotrajno napajani dosegajo1,8 W izjemno nizka poraba energije, kar učinkovito zmanjša porabo energije pri delovanju opreme.

     • Vrhunska zmogljivost velikega pretoka: C-vrednost največjega efektivnega pretoka doseže 38 dm³/(s·bar), vrednost Cv pa do 9,8. Podpira specifikacije več kalibrov z efektivno presečno površino do 210 mm², kar ustreza zahtevam hitrega prezračevanja z velikim pretokom velikih pnevmatskih komponent.

     • Prilagodljivo funkcionalno preklapljanje: Funkcijo ventila je mogoče poljubno pretvoriti med načini NC (normalno zaprt), NO (normalno odprt) in zunanji pilotni načini samo z zamenjavo zgornjega pokrova, s čimer se doseže večnamenskost enega ventila in zmanjšajo stroški zalog modela.

     • Večnamenska aplikacija: Lahko se uporablja kot običajen regulacijski ventil za vklop-izklop, pa tudi kot izbirni ventil in razdelilni ventil pod konfiguracijo zunanjega pilota, z izjemno visoko združljivostjo scene.

3. Popolne tehnične specifikacije

4. Električne specifikacije

 4.1 Nazivna napetost

     • AC napetostNapajanjeNapajanje: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • enosmerna napetostNapajanjeNapajanje: 12V, 24V

  4.2 Poraba energije

     • Standardni DCMočMoč: 4W

     • Nizka moč (tip Y)Moč: 1,8 W

     • Dolgotrajno pod napetostjo (tip E)Moč: 1,8 W

     • AC: Vzgon 12,7VA / Zadrževanje 7,6VA

  4.3 Način ožičenja

     • Vrsta G: Neposredno izhodno ožičenje

     • Vrsta D: Tip vtičnice DIN (izbirno z indikatorsko lučko / prenapetostno zaščito)

5. Pravila in razlaga kodiranja modela

  Tipičen primer modela: VG342-04G-1A

     • VG342: Serijska koda za 3-smerni visokopretočni pilotsko vodeni elektromagnetni ventil

     • Koda velikosti vrat: 04=1/2", 06=3/4", 10=1"

     • Vrsta ožičenja: G=neposredna vtičnica, D=DIN vtičnica

     • Koda napetosti: 1=AC100V, 4=AC220V, 6=DC24V

     • Način vezja: A=normalno zaprt (NC), B=normalno odprt (NO), R=zunanji pilot

6. Tipični scenariji uporabe

     • Kontrola vakuumskega sistema: Popoln za vakuumske priseske, vakuumske generatorje in avtomatizirana vakuumska zadrževalna in sprostitvena vezja.

     • Pnevmatski aktuatorji z velikim pretokom: Ujemanje z velikimi cilindri in pnevmatskimi prijemali za doseganje hitrega in močnega pnevmatskega delovanja.

     • Nizkotlačni in mikrotlačni tekočinski tokokrogi: Stabilen nadzor za nizkotlačne pnevmatske in mikrotlačne transportne sisteme za tekočine.

     • Sistem razdelilnih ventilov: Uporablja se kot glavni krmilni ventil in izbirni/distribucijski ventil za integrirane pnevmatske sisteme z več krogi.

     • Visokofrekvenčna oprema za varčevanje z energijo: Primerno za avtomatizirano opremo, ki zahteva pogoste vklope in izklope ter dolgotrajno delovanje z varčevanjem z energijo.

Povzetek v enem stavku

     SOLH VG342 serija 3-smerni krmilno vodeni elektromagnetni ventil vključuje integriranvelik pretok, združljivost z vakuumom, nizka poraba energije in preklopne funkcije v več načinih, ki je visoko zmogljiv, energetsko varčen in vsestranski osnovni regulacijski ventil za vakuumske sisteme, pnevmatske tokokroge z velikim pretokom in visokofrekvenčno avtomatizirano opremo.
