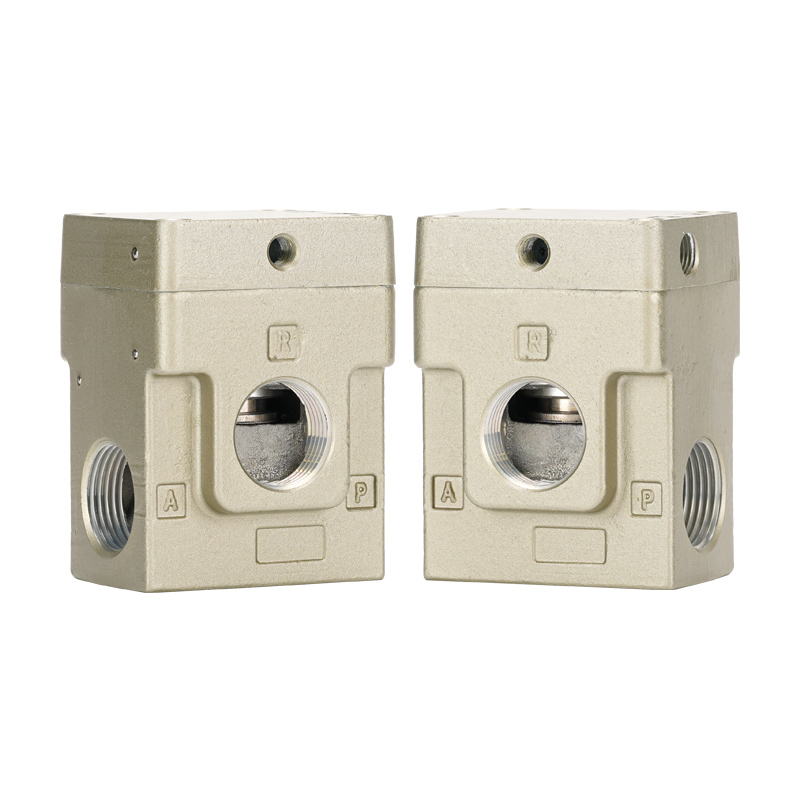

3-smerni razbremenilni regulator tlaka serije VEX1 z visokim pretokom

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija VEX1 je visoko pretočni, visoko natančni 3-smerni razbremenilni regulator tlaka, ki ga je razvil Richge Technology pod SOLH. Specializirano je za vzdrževanje stabilnega stalnega tlaka, hiter izpuh in dvo/večstopenjsko regulacijo tlaka za težke pnevmatske tokokroge. To je glavna rešitev za nadzor tlaka za visokotlačne zračne rezervoarje, vpihovanje zraka z velikimi količinami in visokozmogljivo cilindrično pogonsko opremo z velikim premerom.

Glavne lastnosti izdelka

1. Ultra-visoka zmogljivost pretoka (osnovna konkurenčna prednost)

     -- Namesto tradicionalne zasnove membrane uporablja uravnoteženo strukturo tuljave, ki se ponaša z velikim hodom odpiranja in ultra nizkim uporom pretoka.

     -- Zagotavlja 3-5-krat večji pretok kot navadni regulatorji serije AR za podporo trenutne povpraševanja po močnem dovodu zraka.

     -- Opremljen s preveliko prelivno izpušno odprtino za hitro razbremenitev tlaka, stabilen protitlak in učinkovito zatiranje nihanj tlaka.

2. Visoko natančna stabilizacija tlaka

     -- Histereza ≤ 0,03 MPa

     -- Ponovljivost ≤ 0,01 MPa

     -- Občutljivost ≤ 0,01 MPa Minimalno nihanje tlaka, popolnoma primerno za natančne delovne pogoje s konstantnim tlakom in konstantnim pretokom.

3. Dva izbirna načina upravljanja

     -- Tip zračnega pilota (VEX1□00): Poganja ga zunanji pnevmatski signal P1, ki se uporablja za daljinsko upravljanje, delavnice, odporne proti eksplozijam, in sisteme večtočkovnih tlačnih stikal.

     -- Tip pilotnega zunanjega solenoida (VEX1□00+G): vgrajena vgrajena tuljava pilotnega solenoida z možnostmi DC24V / AC220V za izvedbo samodejnega električnega preklopa tlaka.

4. Široko nastavljivo območje tlaka in odpornost na visok pritisk

     -- Največji vstopni delovni tlak: 1,0 MPa

     -- Nastavljivo območje nastavljenega tlaka: Različica zračnega pilota: 0,05 ~ 0,9 MPa Različica pilota solenoida: 0,05 ~ 0,7 MPa5. Uporabniku prijazno delovanje in široko prilagajanje temperature· Prosta orientacija namestitve brez omejitve kota

     -- Popolnoma brez mazanja, združljiv s tokokrogi suhega zraka brez olja

     -- Območje delovne temperature: 0 ~ 50 ℃; model zračnega pilota, razširjen na 0 ~ 60 ℃, zmogljivost proti kondenzaciji

Celotna tabela tehničnih specifikacij

Razvrstitev modelov serije

     -- VEX110□: Majhne velikosti vrat (01 / 02)

     -- VEX120□: srednje-majhne velikosti vrat (02/03)

     -- VEX130□: Srednje velikosti vrat (03/04/06/10)

     -- VEX170□: Velike velikosti vrat (10/12)

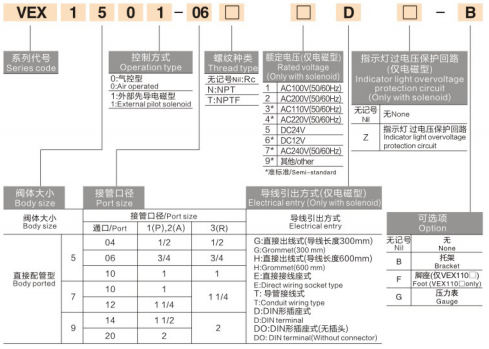

     -- VEX190□: Izjemno velike velikosti vrat (14 / 20) Primer kode modelaVEX1300-03G36-4-01

     -- 130 = serija srednjih vrat

     -- 0 = tip zračnega pilota (1 = tip elektromagnetnega pilota)

     -- 03 = 3/8" priključni navoj

     -- G36 = DC24V vgrajen pilotni elektromagnet (dodatna oprema)

Tipični scenariji uporabe

     -- Hitra stabilizacija tlaka in hitra sprostitev za velike rezervoarje za shranjevanje zraka

     -- Oprema za pihanje zraka velike količine: industrijske postaje za odstranjevanje prahu, sušenje delov in odzračevanje

     -- Zmogljivi cilindri in zračni motorji: stabilen pogon z velikim pretokom za odpravo padca tlaka v cevovodu

     -- Dvostopenjsko / večstopenjsko krmiljenje tlaka: enojni regulator za preklapljanje več tlakov prek pnevmatskih ali električnih signalov

     -- Balansna vezja in nadzor napetosti: stalna napetost za proizvodnjo filma/žice, oprema za pnevmatsko uravnoteženje

Povzetek v enem stavku

     SOLH VEX1 uravnotežen loputasti 3-smerni regulator izpušnih plinov združuje zmogljivost ultravisokega pretoka, visoko natančnost na ravni 0,01 MPa, vgrajeno funkcijo razbremenitve izpušnih plinov in dvojne načine krmiljenja zraka/solenoida, kar služi kot optimalna izbira za nadzor tlaka za težke pnevmatske sisteme, ki zahtevajo stalno stabilizacijo tlaka, hitro razbremenitev in večstopenjsko preklapljanje tlaka.
