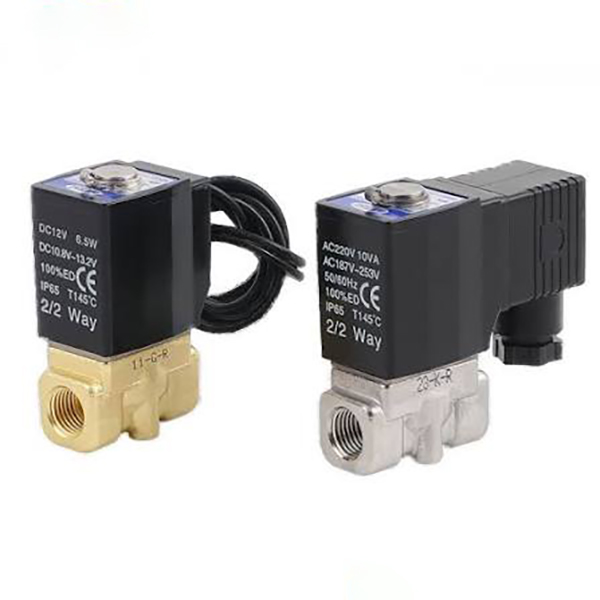

2/2-smerni tekočinski elektromagnetni ventil serije 2S (neposredno + pilotno)

Znamka:SOLH proizvajalca Richge Technology

Pregled izdelka

  1. Serija SOLH 2S je 2/2-potni normalno zaprt elektromagnetni ventil za zapiranje tekočine, razdeljen na dve polni liniji izdelkov:

     -- Neposredno delujoči 2S (030/050 serija z majhno odprtino)

     -- Pilotno upravljani 2S (150~500 serija velikih odprtin)

  2. Zasnovan za avtomatski vklop/izklop cevovodov čiste vode, stisnjenega zraka, mazalnega olja, hladilne rezalne tekočine in šibko korozivnih tekočin. Kompaktna integrirana struktura z neprepustnim tesnjenjem; tuljave podpirajo dolgoročno neprekinjeno napajanje.

     -- Neposredno delujoč tip: popolno odpiranje pod ničelnim diferenčnim tlakom 0 MPa, idealno za nizkotlačne veje mikrotekočine

     -- Pilotni tip: velika vrtina in visoka pretočna zmogljivost za glavne dovodne cevovode z velikimi cevmi

  3. Veliko se ujema s hladilnimi tokokrogi obdelovalnih strojev, razpršilnimi linijami za čiščenje, odtočnimi sistemi zračnega kompresorja, opremo za pripravo vode, avtomatizacijo tekočin za pakiranje hrane.

Popolna klasifikacija dveh proizvodnih linij: NC z neposrednim delovanjem VS NC s pilotnim delovanjem

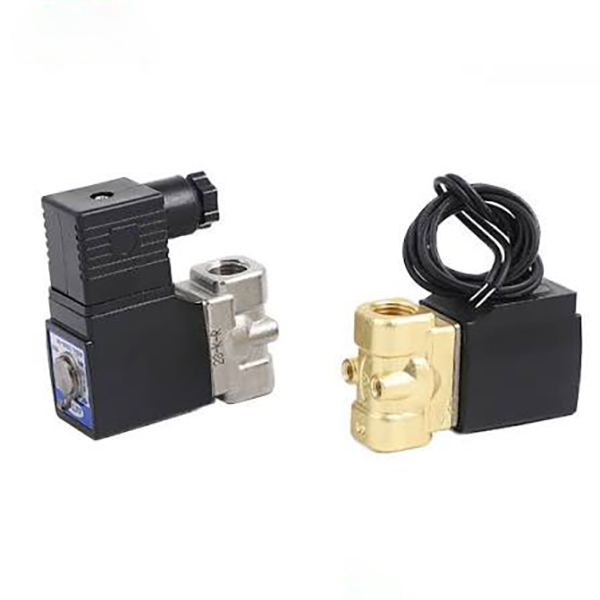

 1. 2S neposredno delujoč normalno zaprt (primer modela: 2S-L030-08)

     -- Načelo delovanja:Brez pomožne pilotske zračne komore; elektromagnetna tuljava neposredno potegne steblo armature, da odpre/zapre sedež ventila. Popolnoma odprt tudi pod ničelnim pritiskom vode/zraka 0 MPa.

        * IZKLOP: vzmet pritisne tesnilo, da popolnoma prekine tekočino iz cevovoda；

        * VKLOP: tuljava potegne armaturo navzgor, da odpre odprtino ventila za prehod tekočine

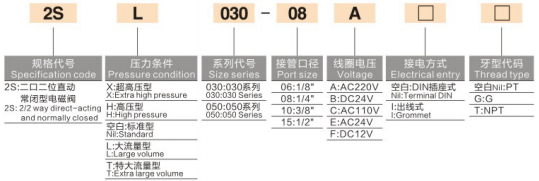

    -- Popolno pravilo kodiranja modela:2S - Pripona tlaka - Serija velikosti - Navoj vrat - Napetost tuljave - Vrsta ožičenja - Standard navoja

        * 2S: Neposredno delujoči 2/2 potni NC elektromagnetni ventil

        * Pripona stopnje tlaka: prazno=standardno / L=velik pretok / T=zelo velik pretok / H=visok tlak / X=zelo visok tlak

        * Serije velikosti: 030 (mini), 050 (srednje majhne)

        * Koda vrat: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Koda napetosti: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Ožičenje: Prazno = vtičnica DIN, I = vrsta kabla

        * Navoj: prazen = PT konični navoj, G = G vzporedni BSPP, T = NPT ameriški navoj

     -- Osnovne prednosti:

        *Zagon brez diferenčnega tlaka, brez omejitve najnižjega delovnega tlaka, stabilno delovanje za mikro krogotoke nizkotlačne tekočine

        * Izjemno kompaktno ohišje, poljuben kot namestitve brez omejitve gravitacije

        * Milisekundni hiter odziv za hitre cikle vklopa in izklopa

     -- Scenariji uporabe:

       Sprej za hlajenje olja za majhne CNC obdelovalne stroje, mikro sprej za mini pralni stroj, mikro izklop zraka/vode opreme 3C, pomožna vakuumska oskrba z vodo, majhni odcepi (G1/8 ~ G1/2).

  2. Pilotno zaprta serija 2S

     -- Načelo delovanja:Vgrajena miniaturna krmilna odprtina; se zanaša na srednji tlak v cevovodu za dvig glavne membrane/tuljave. Za popolno odpiranje je potreben minimalni diferenčni tlak 0,05 MPa. Tuljava nadzoruje samo majhno pilotno odzračevalno luknjo z nizko porabo energije.

        * IZKLOP: Pilotna luknja je zatesnjena, zgornji tlak stisne glavno tesnilo, da zapre cevovod

        * VKLOP: Tlak v pilotski komori se odzračuje, srednji tlak dvigne glavno tuljavo za pretok tekočine velike količine; največja velikost odprtine do Φ50 (G2 inch)

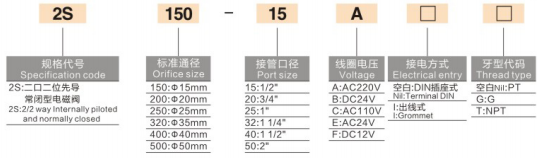

     -- Popolno pravilo kodiranja modela:2S - Velikost odprtine - Navoj vrat - Napetost tuljave - Vrsta ožičenja - Standard navoja

        * 2S: 2/2 potni NC elektromagnetni ventil s pilotnim upravljanjem

        * Velikost okvirja odprtine: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Koda vrat: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Kode napetosti/ožičenja/navojev so popolnoma skladne z različicami z neposrednim delovanjem

    -- Osnovne prednosti:

        * Velika ravna izvrtina, ultra visok pretok, minimalen padec tlaka v cevovodu za centralizirano oskrbo z vodo/zrakom po celotni liniji

        * Majhna tuljava z nizko močjo poganja ohišje ventila z veliko izvrtino, nizka proizvodnja toplote, primerna za 24-urno neprekinjeno delovanje

        * Širok pretočni kanal, ki ga ni enostavno zamašiti, združljiv z industrijsko krožečo hladilno vodo, ki vsebuje manjše suspendirane nečistoče

     --Scenariji uporabe:

        Glavni dovodni/odtočni cevovodi zračnega kompresorja, glavni vodni tokokrogi za čiščenje z razprševanjem na tekočem traku, zbiralne cevi za pripravo vode v razsutem stanju, glavni naftovodi za hlajenje opreme za žigosanje, težki industrijski sistemi za oskrbo z vodo.

Univerzalne skupne funkcije izdelka (neposredno + pilotno upravljanje)

  1. Standardna normalno zaprta (NC) funkcija Tovarniško privzeto

     Samodejni izklop ob izpadu električne energije, preprečuje prelivanje in puščanje tekočine med zaustavitvijo opreme za večjo varnost sistema.

  2. Več izbirnih tesnilnih materialov

     -- Standardna nitrilna guma NBR: univerzalna za vodo, zrak, mazalno olje

     -- Izbirni EPDM etilen propilen: namenjena čisti tekočini, odporni na kisline/alkalije, vroči vodi in hrani

  3. Vzdržljiva visokotemperaturna tuljava z nizko močjo

     Toplotno odporna izolacijska tuljava za dolgo neprekinjeno napajanje, stabilna izolacija proti opeklinam; dvojne možnosti ožičenja (DIN vtičnica / žični vod) za prilagodljivo postavitev omarice.

  4. Več mednarodnih standardov za navoje za izvoz

     PT britanski konus, G BSP vzporednik, NPT ameriški navoj po izbiri, združljiv z domačo avtomatizacijo in čezmorskimi proizvodnimi linijami.

  5. Prilagoditev s polnim tlakom

     Serija z neposrednim delovanjem podpira prilagajanje standardnega/velikega pretoka/visokega/izredno visokega tlaka; pilotna serija je prvotno ocenjena za standardni industrijski tlak tekočine 0,05 ~ 1,0 MPa.

  6. Univerzalna montaža brez gravitacije

     Lahko se namesti navpično, vodoravno ali obrnjeno, ustreza notranji postavitvi tesne električne omarice.

Enotna tabela splošnih tehničnih specifikacij

Primerjalna tabela popolne izbire neposrednega v primerjavi s pilotnim upravljanjem

Segmentirani tipični scenariji uporabe

  1. Območje uporabe NC z neposrednim delovanjem

     -- Enotočkovno vbrizgavanje hladilnega olja in mikro sprej za mala CNC strojna orodja

     -- Vakuumska pomožna oskrba z vodo in mini zračni tokokrog vklop/izklop za opremo za avtomatizacijo 3C

     -- Mali ultrazvočni čistilni stroji, laboratorijske zanke za nadzor mikro tekočin

     -- Podružnica za vzdrževanje opreme, enotočkovno stikalo voda/plin za majhne napeljave

  2.Pilotno upravljano območje uporabe NC

     -- Zračni kompresor je popolnoma izpraznil stroj in zaustavil glavni cevovod zraka

     -- Krmiljenje glavnega vodnega tokokroga za veliko opremo za čiščenje s pršenjem na tekočem traku

     -- Oprema za pripravo vode v razsutem stanju in krožne hladilne zbiralne cevi z visokim pretokom

     -- Embalaža za živila, kemična oprema, glavni zaporni ventil za tekočino z velikimi izvrtinami

Osnovna pravila za presojo izbire

     -- Statični tlak v cevovodu <0,05 MPa, občasno dovajanje mikro tekočine → Izbrati je treba neposredno delujoče 2S

     -- Velikost cevi ≥G1/2, glavni razdelilnik z visokim pretokom, stabilen dolgoročni tlak vode/zraka → Izberite pilotno voden 2S

     -- Vroča voda, živilski, šibki kislinski/alkalni medij: pri oddaji naročila navedite EPDM tesnilo

     -- Centralizirano ožičenje znotraj krmilne omare stroja: dajte prednost vrsti ožičenja vtičnice DIN

     -- Zunanja vlažna oprema: izberite vrsto žične napeljave z vodotesno kabelsko uvodnico

Ustrezne celovite rešitve pnevmatskih in tekočinskih vezij

  1. Majhen hladilni vejni krog

     -- Servisna enota za zrak AFC → 3/2 elektromagnetni ventil serije 3V → PU cev → 2S ventil z neposrednim delovanjem (krmiljenje zanke hladilne vode)

  2. Celotno vezje glavnega zbiralnika vode stroja

     -- Rezervoar za vodo/glavna cev zračnega kompresorja → 2S pilotni ventil z veliko izvrtino → razpršilne veje za več postaj

  3. Tokokrog delavnice za tekočine, odporne na eksplozije

     -- Eksplozijsko varna enota za obdelavo vira zraka → 50-VPE protieksplozijsko varen 3-potni ventil + prilagojena eksplozijsko varna tuljava 2S pilotni ventil

Povzetek v enem stavku

     2/2-smerni normalno zaprti elektromagnetni ventil za tekočino SOLH 2S serije se razdeli na breztlačni zagonski model z neposredno delujočo majhno odprtino in nizkozmogljivo visokopretočno pilotno vodeno različico z velikimi izvrtinami, z izbirnimi NBR/EPDM tesnili, združljivostjo z več navoji in več napetostmi, ki se pogosto uporablja za samodejno krmiljenje zapiranja vode, zraka, olja na obdelovalnih strojih, linijah za pranje, obdelavi vode in avtomatizaciji pakiranja hrane opremo.
