Serija pnevmatskih komponent

Profilni pnevmatski cilindri brez ojnic SOLH DNC so strogo v skladu z mednarodnimi standardi ISO 15552 & VDMA 24562, popolnoma zamenljivi z glavnimi evropskimi standardnimi cilindri za brezhibno nadgradnjo opreme in čezmorske izvozne projekte. Integrirani kvadratni visokotrdni aluminijasti profil odstrani izpostavljene vezne palice za večjo strukturno stabilnost in urejeno postavitev, skupaj z vgrajenimi dvostranskimi utori za senzorje za priročno namestitev magnetnega stikala. Standardne dvojne nastavljive zračne blazine PPV učinkovito blažijo vztrajnostni trk med hitrim in težkim povratnim gibanjem; vrhunsko kompozitno tesnilo z nizkim trenjem podpira delovanje brez olja s skupnim delovnim hodom, ki doseže 4000 km, in ponavljajočo se natančnostjo pozicioniranja znotraj ±0,05 mm. Izbirne konfiguracije zajemajo kvadratno palico proti vrtenju, dvojno palico, enote za zaklepanje položaja in končne mehanske ključavnice. Naša stabilna masovna proizvodnja zagotavlja zadostno zalogo na kraju samem, široko uporabljeno v avtomobilski avtomatizaciji, natančni elektroniki, pakirnih strojih in avtomatiziranih proizvodnih linijah po evropskih standardih, ki zahtevajo dolgotrajno stabilno delovanje.

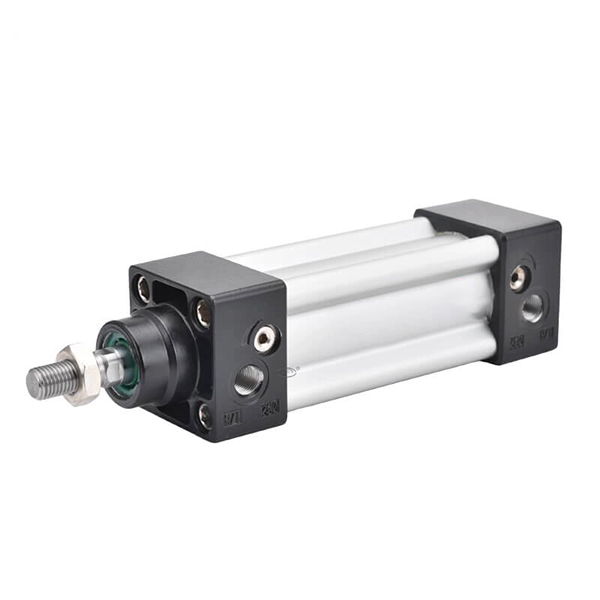

Profilni pnevmatski cilindri brez ojnic serije SOLH SI so strogo skladni z mednarodnimi standardi ISO 15552 (prej ISO 6431) in VDMA 24562, popolnoma zamenljivi s cilindri serije Festo DNC, SE in DSBA kot stroškovno učinkovita alternativa srednjega razreda. Izdelano z integriranim kvadratnim profilom iz aluminijeve zlitine v obliki zvezde brez izpostavljenih veznih drogov, ohišje cilindra zagotavlja vrhunsko strukturno togost, izjemno protizvojno in protiupogibno zmogljivost skupaj z urejeno, proti koroziji odporno zunanjostjo, ki je idealna za lepo razporeditev drug ob drugem na avtomatiziranih linijah. Vgrajeni namenski utori senzorjev na obeh straneh podpirajo neposredno namestitev magnetnih stikal AirTAC CMSE, DMSE in CS1 brez dodatnih montažnih nosilcev. Opremljen s standardnimi dvostranskimi ročno nastavljivimi zračnimi blazinami v kombinaciji z elastičnimi odbijači PPV, učinkovito blaži vztrajnostni udarec in duši hrup med hitrim in težkim povratnim gibanjem. Vrhunski dvojni kompenzacijski tesnilni sistem tipa Y zagotavlja izjemno nizek začetni tlak 0,1 MPa in stabilno dolgoročno delovanje brez olja. Njegova batnica iz trdega kromiranega jekla 45# se ponaša z odlično odpornostjo proti obrabi in rji. Popoln nabor prilagojenih različic zajema dvojno sinhrono palico SID, model SIJ z nastavljivim gibom, različico za zaklepanje položaja SIL, vgrajeni aktuator ventil-cilinder SIF in protitorzijsko štirikotno vrsto batnice SIQ za zadovoljitev različnih industrijskih zahtev. Celotna serija je privzeto vnaprej opremljena z vgrajenim magnetnim obročem za povratne informacije o položaju bata v realnem času in krmiljenje povezave PLC. Široko sprejet v izvoznih strojih po evropskih standardih, avtomatiziranem sestavljanju, pakiranju, ravnanju z materialom in pomožnem pogonu obdelovalnih strojev, uravnoteži zanesljivo delovanje in konkurenčne cene za zamenjavo običajnih cilindrov SC z ojnicami in dragih uvoženih cilindrov DNC.

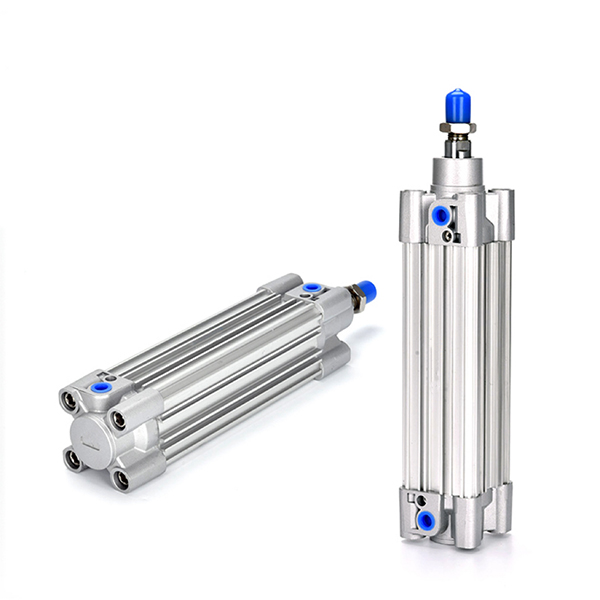

Profilni cilinder ojnice SOLH CP96S je v skladu s standardoma ISO15552 in VDMA24562, popolnoma zamenljiv z originalno serijo CP96S. Zasnovan s sistemom dvojnega blažilnika, ki združuje nastavljivo zračno blazino in gumijasto podlogo, dosega nizek hrup in blage udarce pri hitrem in visokofrekvenčnem povratnem gibanju pri 50~1000 mm/s. Vgrajena aluminijasta cev ojnice je 15 % lažja od običajnih valjev ojnice z visoko togostjo in odlično odpornostjo proti obremenitvi. Različice vključujejo standardni tip z eno palico in model z dvojno palico proti torziji CP96SD. Vgrajen magnetni obroč je neobvezen za senzorje M9B/A93; Na voljo so visokotemperaturne različice in različice batnice iz nerjavečega jekla. Vrtina φ32~125 mm, prilagojen hod do 2000 mm. Pogosto se uporablja na obdelovalnih strojih in avtomatizaciji težke embalaže za globalno zamenjavo opreme.

Linearni drsni cilinder ultratanke stranske L tirnice SOLH HLH ima vgrajeno enostransko krožno vodilo s krogličnim vodilom s tankim ohišjem z nizkim profilom, ki prihrani prostor za namestitev, dvojno delujoči pnevmatski drsnik, namenjen natančnemu pozicioniranju pri majhnih obremenitvah. Velikosti izvrtin so od 6, 10, 16 do 20 mm s standardnimi gibi 5–60 mm, delovnim tlakom 0,15~0,7 MPa in delovno temperaturo od -20 ℃ do 70 ℃. Telo cilindra ima 4-smerne navojne luknje in 3-stranske zračne odprtine za prilagodljivo postavitev cevi. Drsni voziček je opremljen z navojnimi luknjami za pritrditev in luknjami za pozicionirne zatiče na zgornji in sprednji površini. Standardno je vgrajen magnetni obroč z dvojnimi stranskimi režami za pritrditev magnetnih reed stikal. Plavajoči spoj med batnico in vozičkom odpravlja bočno stransko obremenitev in zagotavlja odlično naravnost in natančnost proti vrtenju. V primerjavi s serijo HLQ z dvojno tirnico ima HLH tanjši obris za zaprt ozek prostor, ki se pogosto uporablja v mini kontrolnih pripravah 3C in polprevodnikov, lahkih potisnih vpenjalnih enotah in izmeničnih pozicionirnih mehanizmih znotraj kompaktnih strojev za avtomatizacijo.

Drsni cilindri z dvojno gredjo SOLH HLQ / HLQL uporabljajo krožna linearna vodila, vključno s kompaktno standardno različico HLQ s stransko nameščenim cilindrom in ultra togim simetričnim modelom HLQL. Velikosti izvrtin so od 6 do 25 mm s hodom 10–150 mm. Zasnova dvojne vzporedne batnice zagotavlja močan potisk ter odlično zmogljivost proti torziji in vrtenju. Vgrajeni plavajoči spoj med batom in drsnim vozičkom izravnava ekscentrične bočne obremenitve. Podstavek ima 3-smerne navojne luknje za pritrditev, medtem ko ima drsni nosilec luknje za pritrditev na več površin in pozicionirne zatiče; stranske reže za magnetna reed stikala in vgrajen magnet so standard. Na voljo je več možnosti blažilnika: dvojni/enojni nastavljiv zračni blažilnik, hidravlični blažilnik udarcev in zunanji zaporni bloki za nemoteno recipročno premikanje in visoko natančnost ponavljajočega se pozicioniranja. HLQ se prilega srednje majhnim obremenitvam z omejenim prostorom, medtem ko simetrični HLQL obvlada velike obremenitve in močan ekscentrični odmik. Pogosto se uporablja za samodejni prenos, natančno vpenjanje in linearno pozicioniranje v 3C, opremi za sestavljanje in testiranje polprevodnikov.

Drsni cilindri z dvojno gredjo SOLH HLS / HLSL uporabljajo prečna valjčna vodila v stiku z linijo, ki zagotavljajo veliko večjo togost, ponavljajočo se natančnost pozicioniranja in odpornost proti ekscentrični obremenitvi kot modeli krogličnih vodil HLQ. Na voljo sta dve različici: standardni HLS s stransko nameščenim kompaktnim cilindrom za srednje-majhne obremenitve brez velikega odmika; simetrični HLSL s centriranim cilindrom in dvojnimi vzporednimi valji za težke obremenitve, velik ekscentrični navor in zahteve po izjemno natančnosti. Velikosti izvrtin pokrivajo 6–25 mm in gibe 10–150 mm. Dvojne batnice zagotavljajo močno potisno in protitorzijsko zmogljivost, medtem ko vgrajeni plavajoči spoji odpravljajo bočno deformacijsko obremenitev. Podnožje podpira 3-smerne montažne luknje, drsni nosilec ima navoje za več površin in pozicionirne zatiče, magnetni obroč in reže za senzorje pa so standard. Nastavljivi zračni blažilniki, hidravlični blažilniki udarcev in zunanji mehanski nasloni so dodatna oprema. Delovna temperatura se giblje od -20 ℃ do 70 ℃. Pogosto se uporablja v polprevodnikih, medicinski avtomatizaciji, pripravah za obdelovalne stroje in drugih težkih ultranatančnih postajah za prenos in vpenjanje.

Vrtljivi pogon SOLH MSQ z zobato letvijo je popolnoma zamenljiv z enakovrednimi vrtljivimi mizami SMC. Poganja ga simetrična struktura z dvojno batno zobniško letvijo, ustvarja 3-4-krat višji navor in vrhunsko radialno in aksialno nosilnost v primerjavi z valji CRQ z lopaticami. Na voljo sta dva razreda: standardna serija MSQB s toleranco H9 in visokonatančna serija MSQA s prileganjem H8 in natančnostjo ponavljajočega se pozicioniranja ±0,01 mm. Vrtljiva miza je vnaprej strojno obdelana z luknjami za lociranje zatičev in luknjami za navoje za vpenjalo ter sredinsko votlo skoznjo luknjo za napeljavo ožičenja in cevi. Opremljen z dvojnimi vijaki za nastavitev kota za brezstopenjsko nastavljivo območje nihanja 0~190°, fiksne različice nihanja 90°/180° so izbirne. Na voljo sta dve rešitvi blaženja: standardni gumijasti odbijači in pripona-R integrirani hidravlični blažilniki (L nizka kinetična energija / H visoka kinetična energija). Dvojne postavitve cevi vključujejo privzeta vrata na končni strani in sprednja vrata na strani E. Vgrajeni magnetni obroči podpirajo reed stikala M9BW za prenos povratnih signalov položaja na PLC. Velikosti okvirjev segajo od 10 do 200, vnaprej napolnjene z dolgotrajno mastjo za delovanje brez mazanja. Široka uporaba za optični pregled tiskanih vezij, natančno pozicioniranje mikročipov, preklapljanje smeri embalaže, obračanje obdelovancev strojnih orodij in rotacijske spoje na koncu mini manipulatorja za avtomatizacijo indeksiranja, obračanja in pozicioniranja pod več koti.

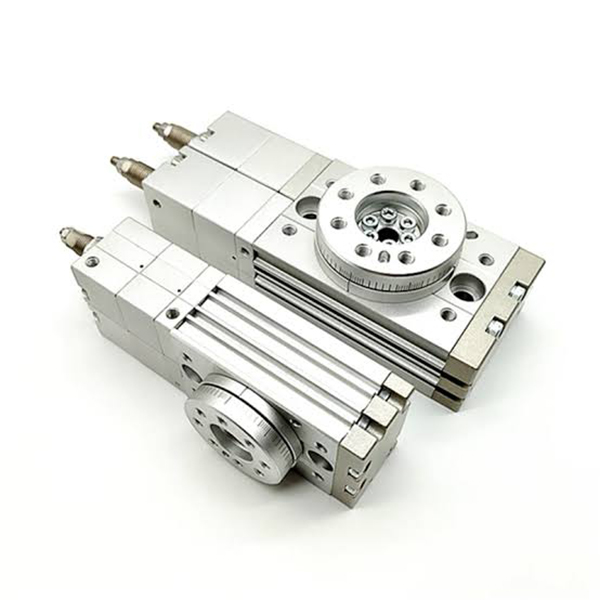

SOLH MSZ tripoložajni pnevmatski rotacijski cilindri z zobato letvijo so namenski rotacijski aktuatorji, zasnovani za doseganje tritočkovnega zaklepanja pozicioniranja (leva meja / vmesna zaustavitev / desna meja), s čimer rešujejo omejitev običajnih dvopozicijskih rotacijskih cilindrov, ki nimajo pozicioniranja na sredini postaje. Ta serija potrebuje le en 5/3-potni elektromagnetni ventil sredinskega tlaka za polno preklapljanje položaja, s čimer odstrani zapletena pnevmatska vezja z dvojnim ventilom za poenostavitev postavitve sistema in znižanje skupnih stroškov inženiringa. Vmesni zaklepni položaj podpira natančno nastavitev kota ±10°, medtem ko je levo in desno mejo premikanja mogoče ločeno nastaviti znotraj 0~95°, kar zagotavlja prilagodljivo pozicioniranje pod več koti. Razvrščen je v štiri specifikacije: osnovni MSZB, visoko natančni MSZA, gumijasti odbojnik MSZB-R in hidravlični odbojnik MSZA-R. Notranja struktura z dvojno letvijo in dvema batoma učinkovito odpravlja zračnost zobnikov in oddaja enakomeren navor med pogostim menjavanjem položaja. Integrirana rotacijska plošča je opremljena z rezerviranimi luknjami za lociranje zatičev za neposredno namestitev obdelovanca, skupaj z osrednjo votlo skoznjo luknjo za nemoten prehod ožičenja in zračnih cevi. Standardni stranski senzorski utori se prilegajo magnetnim stikalom D-M9B in D-A93 za realnočasovno povratno signalizacijo treh delovnih postaj. MSZA se ponaša z natančnostjo pozicioniranja do ±0,02 mm, medtem ko različice hidravličnega blažilnika odlično absorbirajo veliko trkovno energijo za visokohitrostno vrtenje v težkih razmerah. Ta rotacijski cilinder, ki je sprejel samomazalno zasnovo brez olja za dolgoročno stabilno delovanje, se široko uporablja pri preusmerjanju razvrščanja obdelovancev, indeksiranju z več postajami, elektronskem pregledu položaja in avtomatiziranih postopkih obračanja krmiljenja pakiranja.

Vrtljivi cilinder z dvojno batno letvijo in zobatom SOLH HRQ vključuje mikro velikosti HRQ2/3/7 in srednje do velike HRQ10~HRQ200 z neskončno nastavljivim kotom nihanja 0~190°. Oddaja večji navor in močnejšo upogibno/radialno obremenitev kot rotacijski aktuatorji z lopaticami. Na voljo so tri konfiguracije: osnovni mehanski zaustavitveni blažilnik (poceni za lahke nizke hitrosti), -A integrirani hidravlični blažilnik (natančna zaustavitev pri velikih obremenitvah pri visokih hitrostih) in -A(S) hidravlična različica s končnimi pokrovi iz nerjavečega jekla za vlažna in rahlo korozivna okolja. Vrtljiva miza ima sredinsko votlo skoznjo luknjo za cevi in ​​napeljavo ter stranske reže za senzorje, ki so združljive z univerzalnimi magnetnimi reed stikali. Mikro modeli imajo spodnje luknje za montažo, medtem ko srednje/velike velikosti ponujajo večstranske montažne pipe za prilagodljivo postavitev. Prednapolnjena mast za dolgo življenjsko dobo omogoča delovanje brez mazanja. Izbira zahteva sočasno preverjanje navora, radialne/aksialne obremenitve in upogibnega momenta. Pogosto se uporablja za rotacijsko indeksiranje v avtomatskih postajah za sestavljanje, sortiranje materialov, zapiranje embalaže in obračalne postaje.
