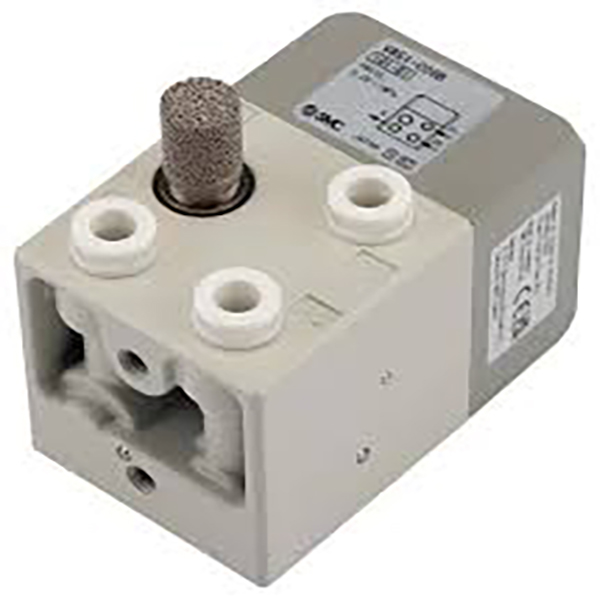

Pnevmatski dvoročni varnostni krmilni ventil serije VR51

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija VR51 je namenski pnevmatski dvoročni varnostni krmilni ventil. Njegova osnovna varnostna logika zahteva, da se v 0,5 sekunde hkrati aktivirata dva neodvisna gumba, da se ustvari izpust zraka. Posebej je razvit za preprečevanje zmečkanin rok, stiskanja in ureznin na hidravličnih stiskalnicah, strojih za kovičenje, opremi za rezanje in drugih nevarnih strojih, popolnoma skladen z mednarodnimi varnostnimi standardi EN ISO 13851 in EN574.

Osnovno delovno načelo in varnostna logika

1. Logika dvojnega vhoda IN vrat

     -- Dva neodvisna vhodna vrata za signal P1 in P2

     -- Izhod zraka na vratih A se aktivira le, ko oba vhodna signala prispeta v časovni razliki, manjši od 0,5 sekunde

     -- Dovod izhodnega zraka se takoj prekine, če spustite kateri koli gumb ali izgubite en signal

2. Notranja mehanska struktura

     -- 3/2-smerni 2-pozicijski pnevmatski logični ventil brez povratne vzmeti

     -- Vgrajen mehanizem za spremljanje časovne zakasnitve 0,5 s za odpravo enoročnega zaporednega goljufanja

     -- Standardni dušilec zvoka, vnaprej nameščen na izpušni odprtini R

Popolne tehnične specifikacije

     -- Uporabna tekočina: stisnjen zrak

     -- Razpon delovnega tlaka: 0,25 ~ 1,0 MPa

     -- Preizkusni tlak: 1,5 MPa

     -- Temperatura okolja: -5 ~ +60 ℃ (zaledenitev prepovedana)

     -- Možnosti vrat: C06: φ6 metrični ognjevarni vtisni priključek C07: 1/4" imperialni ognjevarni vtisni nastavek

     -- Neto teža: pribl. 340 g

     -- Varnostni certifikati: EN ISO 13851, EN574, CE, RoHS

 Opredelitev kode modela

1. Primer: VR51-C06-B

     -- VR51: ​​koda serije za dvoročni varnostni ventil

     -- C06 / C07: Velikost vtičnega priključka C06 = φ6 cevni priključek C07 = 1/4" cevni priključek

     -- Pripona B: Možnost montažnega nosilca Brez pripone = Različica cevi za zadnja vrata B = Opremljena s kovinskim montažnim nosilcem (VR51B)

2. Priljubljeni standardni modeli

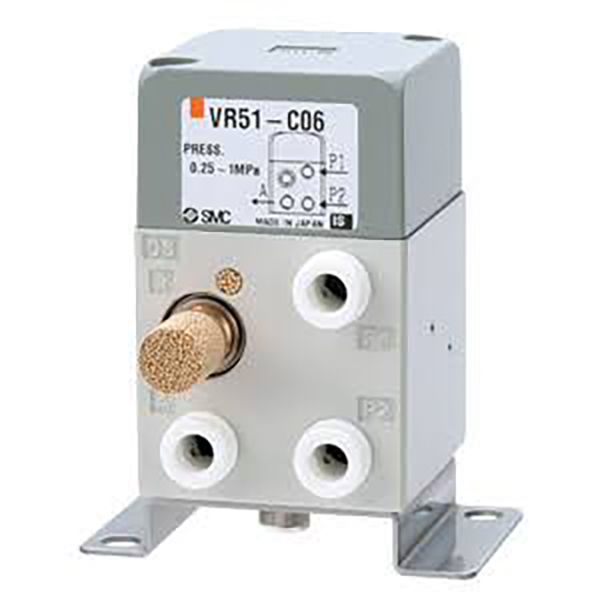

     --VR51-C06: φ6 vtičnica, zadnja cev (najpogosteje uporabljena)

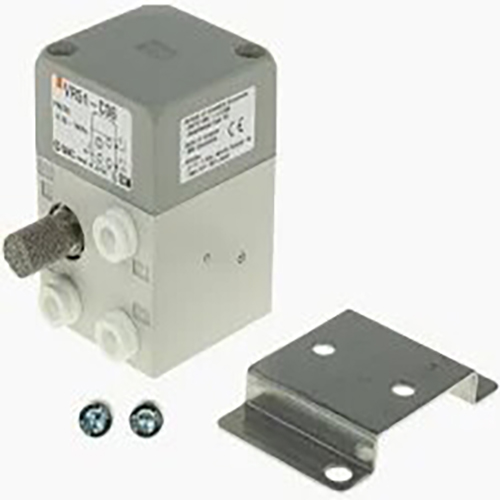

     --VR51-C06B: φ6 vtičnica z montažnim nosilcem

     --VR51-C07: 1/4" vtičnica, zadnja cev

Glavne varnostne prednosti

1. Obvezna sinhrona dvoročna zasnova proti goljufanju

     Izhod veljavnega signala se sproži samo, ko obe roki pritisneta gumbe v 0,5 s; upravljanje z eno roko ne more aktivirati opreme. Stroj se takoj ustavi, ko spustite kateri koli gumb.

2. Popolna pnevmatska konstrukcija za intrinzično varnost

     100 % zračni pogon brez električnih komponent; varnostna zmogljivost ostane nespremenjena med izpadom električne energije. Struktura, odporna na eksplozije, deluje zanesljivo v vlažnih, prašnih in vnetljivih okoljih delavnice.

3. Robustna struktura z dolgo življenjsko dobo, ki ne potrebuje vzdrževanja

     Zasnova koluta, odporna proti obrabi, z odlično zmogljivostjo proti kontaminaciji. Delovanje brez mazanja; dušilec zvoka je vključen kot standardni pripomoček za zmanjšanje obremenitve montaže na mestu.

4. Prilagodljiva večsmerna namestitev

     Podpira zadnjo ali spodnjo postavitev cevi. Izbirni montažni nosilec omogoča enostavno namestitev plošč in okvirja opreme za različne postavitve stroja.

Tipični scenariji varnostnih aplikacij

     -- Pnevmatske stiskalnice in stroji za kovičenje: dvoročni sprožilec za preprečevanje poškodb zaradi zmečkanine roke

     -- Stroji za rezanje in striženje: obvezno aktiviranje z dvojnim gumbom za preprečevanje nesreč pri rezanju

     -- Postaje za vpenjanje in stiskanje: Varnostna zapora za odpravo nevarnosti stiskanja

     -- Pomožna oprema za brizganje in žigosanje: Zaporno vezje za varen zagon

     -- Polavtomatske montažne proizvodne linije: Zaščita rok za nevarna delovna območja

Povzetek v enem stavku

     Popolnoma pnevmatski dvoročni varnostni blokirni ventil SOLH VR51 ima vgrajeno 0,5-s sinhrono logiko zaznavanja, popolno varnostno potrdilo EN ISO 13851, 3/2-smerno zasnovo in negorljive potisne priključke, ki služijo kot standardna varnostna komponenta za preprečevanje nevarnosti stiskanja in zmečkanin v rokah na vseh vrstah pnevmatske procesne opreme.
