3/2-potni pnevmatski krmilni ventil serije 3A | Zunanji zračni smerni ventil

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovna funkcija vmesnika

     Serija SOLH 3A je običajna3/2 potni zunanji zračni smerni ventil po standardnih specifikacijah Airtac. Poganja ga izključno zračni signal namesto elektromagnetne tuljave in je specializiran za teleskopsko krmiljenje premikanja in zadrževanja tlaka enodelujočih valjev. Uresničuje varno in stabilno pnevmatsko logiko dovoda zraka, zadrževanja položaja in izpuha, ki služi kot osrednja komponenta varnostnega nadzora za neelektrične pnevmatske sisteme, okolja, odporna na eksplozije, in opremo, varno pred okvarami.

  1.1 Standardna definicija 3-portnega vmesnika

     • P vrata: Glavna vstopna odprtina za dovod stisnjenega zraka

     • Pristanišče: Delovna izhodna vrata, neposredno povezana z enostransko delujočimi cilindri

     • R vrata: Izpušna odprtina za razbremenitev tlaka in hitro ponastavitev

  1.2 Delovna logika in strukturne značilnosti

     • Enojni pnevmatski nadzor (3A110/210/310/410): Zračni signal za vzvratno vožnjo, samodejna ponastavitev vzmeti po prekinitvi signala, varna zasnova ponastavitve.

     • Dvojni pnevmatski nadzor (3A120/220/320/420): Nadomestni nadzor dvojnega zračnega signala, ohranja trenutni položaj po prekinitvi zraka s funkcijo zaklepanja spomina.

     • Jedrna struktura: Visoko natančna struktura tuljave, zunanji pnevmatski pogon, vzdržljivo ohišje iz aluminijeve zlitine, standardno delovanje brez maziva (na voljo je posebno mazanje za ekstremne delovne pogoje).

2. Pravila kodiranja standardnega modela & skupni modeli

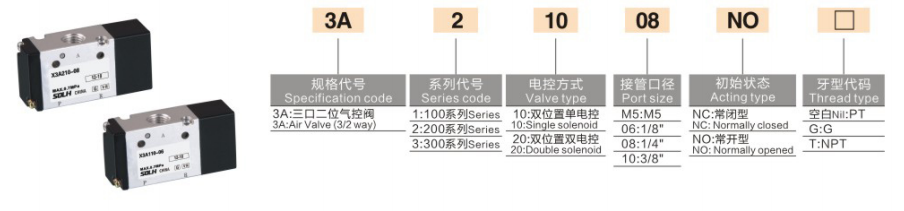

  1. Logika kodiranja: 3A [Velikost serije] [Vrsta krmiljenja] - [Velikost vrat]

  2. Skupne specifikacije modela in scenariji uporabe

3. Osnovni tehnični parametri

4. Prednosti osnovnega izdelka

     • Čista pnevmatska zasnova, odporna na eksplozije: V notranjosti ni električnih komponent, popolnoma prilagodljiv prašnim, vlažnim in vnetljivim eksplozivnim okoljem. Zagotavlja samodejno ponastavitev in varnost opreme, ko vir zraka ali napajanje odpove, z izjemno visoko zanesljivostjo delovanja.

     • Prilagodljivost dvojnega načina upravljanja: enojno pnevmatsko krmiljenje za varno ponastavitev in vzdrževanje tlaka; dvojno pnevmatsko krmiljenje za pomnilnik položaja izklopa zraka in dolgotrajno zaklepanje, ki pokriva vso konvencionalno krmilno logiko cilindra z enojnim delovanjem.

     • Visoka učinkovitost tesnjenja: Natančna struktura tuljave s posebnim postopkom površinske obdelave, ki se ponaša z nizkim zagonskim tlakom, odlično zračno tesnostjo, stabilnim preklapljanjem in dolgo življenjsko dobo.

     • Prilagodljiva namestitev, ki prihrani prostor: Podpira poljubno namestitev pod več koti. Uporablja se lahko samostojno ali integrirano z razdelilnimi podstavki za oblikovanje modularnih skupin ventilov, kar učinkovito prihrani prostor za namestitev opreme.

5. Tipični scenariji uporabe

     • Krmiljenje cilindra z enojnim delovanjem: Izvaja teleskopska dejanja, kot so dviganje, vpenjanje in obračanje, z valjem, ki se razširi z dovodom zraka in umakne s ponastavitvijo vzmeti.

     • Varnostni zaklepni sistem opreme: Samodejno ponastavi in ​​sprosti tlak, ko vir zraka odpove ali se oprema izklopi, s čimer se izognete mehanskim motnjam in zagotovite varnost proizvodnje.

     • Delovne postaje za dolgoročno vzdrževanje tlaka: Način dvojnega pnevmatskega krmiljenja ohranja fiksni položaj cilindra brez neprekinjenega dovoda zraka, primeren za dolgotrajne postopke vpenjanja in pozicioniranja.

Povzetek v enem stavku

     Serija SOLH 3A je standardni 3/2-potni zunanji pnevmatski krmilni ventil z enojnim/dvojnim načinom krmiljenja zraka, natančnim tesnjenjem tuljave in ohišjem iz aluminijeve zlitine. Je prednostna osrednja komponenta za varno vzvratno premikanje in nadzor zadrževanja tlaka enodelujočih pnevmatskih valjev.
