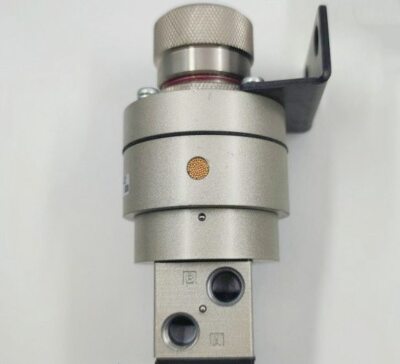

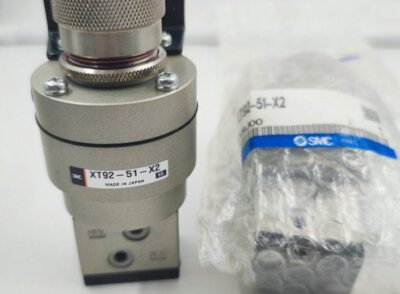

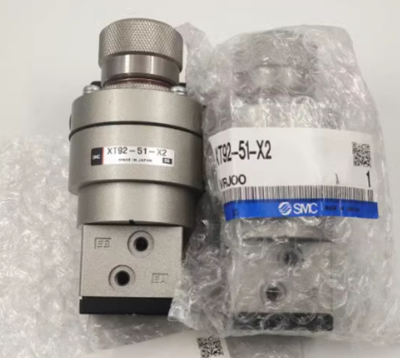

XT92-51-X2 Natančni ventil za zaznavanje tlaka

Znamka:SOLH proizvajalca Richge Technology

Pregled izdelka

     XT92-51-X2 je UTC prilagojen poseben ventil pod blagovno znamko SOLH Richge. Bistveno se razlikuje od navadnih natančnih regulatorjev tlaka in služi kot namenski ventil za zaznavanje dvojnega tlaka za nizkotlačno varnostno zaščito in pnevmatsko preklapljanje signala. Ta enota po meri je razvita za proženje praga tlaka in krmiljenje zapore z dvojnim signalom v avtomatiziranih varnostnih tokokrogih.

1. Osnovne tehnične specifikacije (popolnoma združljiv s SMC)

     --Model: XT92-51-X2 Posebna različica po meri

     --Vrsta strukture: dvotlačni ventil z neposrednim delovanjem za zaznavanje tlaka

     --Navoj vrat: Rc1/8, združljiv s priključki za cevi M5

     --Uporabni medij: Čist stisnjen zrak

     --Nastavljivo območje preklopnega tlaka: 0,1 ~ 0,5 MPa

     --Najvišji delovni tlak: 0,8 MPa

     --Dokazni tlak: 1,2 MPa

     --Delovna temperatura okolja: -5 ℃ ~ +60 ℃

     --Neto teža: pribl. 300 g

     --Osnovne funkcije: zaznavanje praga tlaka, nizkotlačna varnostna blokada, preklapljanje signala dvojnega zračnega tokokroga

2. Postavitev 3/2-smernih logičnih vrat

     --P: Glavna vstopna odprtina za dovod zraka

     --A / B: Dva neodvisna preklopna izhodna vrata

     --R: Izpušna odprtina z vgrajenim dušilcem zvoka

     --Zgornji nastavitveni gumb: Nastavi prilagojeni prag sprožitve tlaka (npr. 0,4 MPa)

     --Možnosti namestitve: montaža na nosilec ali montaža na ploščo

3. Načelo delovanja

     Ko sistemski tlak preseže prednastavljeni prag: Zrak teče iz priključka P v priključek A, medtem ko se priključek B poveže z izpuhom R. Ko sistemski tlak pade pod prednastavljeni prag: Zrak teče iz priključka P v priključek B, medtem ko se priključek A poveže z izpuhom R. Ventil izvede samodejno preklapljanje zračne poti pri fiksnem pragu tlaka za popolno varnostno zaporo in nadzor pnevmatskega logičnega signala.

4. Primerjava zmogljivosti: XT92-51-X2 VS ARP / IR natančni regulatorji

5. Tipični scenariji uporabe

     Varnostna blokada pri nizkem tlaku: Samodejno preklopi opremo v način varne pripravljenosti, ko zračni tlak pade pod prednastavljeno vrednost Samodejni preklop dvojnega dovoda zraka: Preklopi na vir zraka v stanju pripravljenosti, ko tlak v glavnem cevovodu odpove Blokada za dovoljenje za tlak stroja: Omejuje zagon opreme, dokler zračni tlak ne doseže veljavnega praga Integrirana pnevmatska logična enota: Nadomešča kombinirani sklop ločenih tlačnih stikal in elektromagnetnih ventilov za poenostavitev celotne postavitve zračnega tokokroga

Povzetek v enem stavku

     Ventil za zaznavanje tlaka SOLH XT92-51-X2 po meri izvaja nizkotlačno zaščito in preklop zračne poti s fiksnim pragom; je posebna pnevmatska logična komponenta za varnostna zaklepna vezja in je ni mogoče uporabiti za neprekinjeno natančno regulacijo tlaka.
