VM4 (VM400) serija srednjih 3-portnih mehanskih ventilov

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija VM4 (VM400) je srednje velik 3-portni loputasti mehanski ventil, ki je v celoti zamenljiv z originalnimi modeli SMC, umeščen med mini VM1 in standardno serijo VM2 z visokim pretokom. Podpira celotno območje delovanja od vakuuma (-100 kPa) do 1,0 MPa pozitivnega tlaka z univerzalnim priključkom Rc1/8, dvojno stransko/spodnjo postavitvijo cevi, robustno kovinsko konstrukcijo, izjemno dolgo življenjsko dobo in popolnimi zamenljivimi glavami aktuatorjev. Splošno uveljavljeno za zaznavanje meje giba, ročno vrtljivo delovanje in varnostna zaklepna vezja na splošni opremi za avtomatizacijo.

Osnovne tehnične specifikacije

  1. Osnovni splošni parametri

     --  Koda serije: VM400 (kratko ime VM4)

     --  Tip vezja: 3/2-smerni; Normalno zaprto (standard NC), normalno odprto (NI izbirno

     --  Struktura: neposredno delujoča loputa, tesno tesnjenje, odporno na prah, podaljšana življenjska doba

     --  Uporabna tekočina: stisnjen zrak, inertni plin

     --  Razpon delovnega tlaka: -100kPa ~ 1,0MPa (združljiv z vakuumom, prednost pred VM2)

     --  Temperatura okolja in medija: -5 ~ +60 ℃ (notranja zaledenitev ni dovoljena)

     --  Navoj vrat: Rc1/8 (01); neobvezno NPT1/8 (N01), G1/8 (F01)

     --  Zmogljivost pretoka: Efektivna površina preseka 7 mm², Cv = 0,38

     --  Neto teža: standardni osnovni model 110 g

     --  Postavitev cevi: stranski priključek (01), spodnji priključek (00)

     --  Mazanje: Brez mazanja; ISO VG32 mazanje turbinskega olja je neobvezno

     -- Največja preklopna frekvenca: 60 ciklov/min za pogone s tipkami/valjčki; 6 ciklov/min za gumbe/izbirne glave

     --  Odpornost na udarce in vibracije: 1000 m/s² odpornost na udarce, 70 m/s² odpornost na vibracije (težka industrijska stopnja)

  2. Zunanje splošne mere (mm)

     --  Različica stranskih vrat: 18 × 30 × 57

     --  Različica s spodnjimi vrati: 18 × 30 × 62

  3. Definicija in logika 3-portnega vezja

     -- Vrata 1(P): glavni dovod zraka

     --  Vrata 2(A): izhodna vrata za krmilni signal

     --  Vrata 3(R): Izpušna odprtina

     --  NC normalno zaprta logika: Neaktiviran → P odrezan od A, A povezan z izpuhom R; Po aktiviranju → P se poveže z A, A odklopi izpuh R

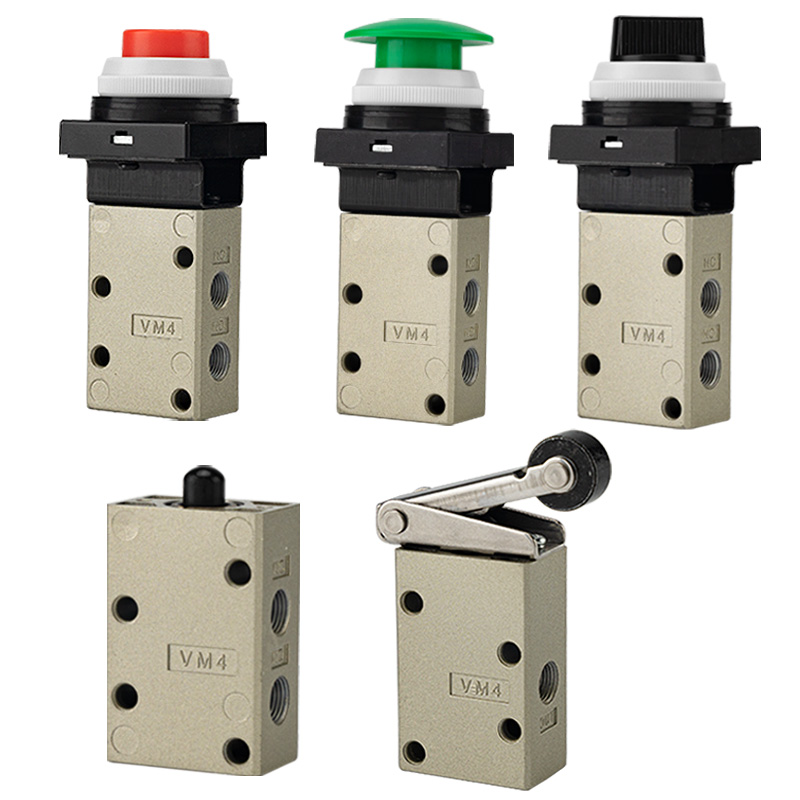

Celoten nabor zamenljivih aktuatorskih glav

  1. Vrsta valjčne ročice (najbolj priljubljena za zaznavanje meje hoda)

     -- VM431: Standardna POM plastična valjčna ročica

     -- VM431S: Valjčna ročica iz kaljenega jekla za neprekinjeno delovanje, odporno na težke obrabe

     -- VM432: Enosmerna ročica z valjčkom proti odboju za odpravo napačnega delovanja vzvratnega sprožilca

 2. Ravni bat

     -- VM430: Standardni ravni batni osnovni model, podpira prilagojene posebne nastavke aktuatorja

  3. Gumb in gobaste glave za zaustavitev v sili (ročno premikanje in varnostna zapora)

     -- VM432: Ravno standardno tipko

     -- VM432Y: Visoko vidna rumena gobasta glava za zaustavitev v sili

     -- VM432R: Rdeča gobasta tipka za zaustavitev v sili

     -- VM432G: zeleni indikatorski gumb

  4. Gumb/izbirnik/varnostni aktuatorji z možnostjo zaklepanja

     -- VM434: 2-položajni/3-položajni vrtljivi izbirni gumb

     -- VM435: Gumb z možnostjo zaklepanja za preprečevanje nenamernega lažnega sproženja

     -- VM436: Sprožilo vzvoda preklopnega tečaja

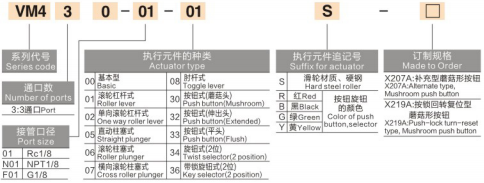

Razlaga kode modela

 1. (Primer: VM431-01-01S)

     -- VM431: 3-portno vezje + aktuator z valjčno ročico

     -- 01: koda navoja vrat (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: postavitev cevi stranskih vrat (00 = postavitev spodnjih vrat)

     -- S: valj iz kaljenega jekla (brez pripone = standardni plastični valj POM)

     -- Barvna končnica: Y=rumena goba, R=rdeča goba, G=zelena tipka

  2. Priljubljeni standardni modeli

     -- VM431-01-01A: ročica s 3 priključki POM, stranska vrata Rc1/8 (univerzalni univerzalni model)

     -- VM431S-01-01A: 3-portni valj iz kaljenega jekla, delovni pogoji, odporni na abrazijo

     --  VM430-01-00A: 3-portni ravni bat, spodnji priključek za prilagojen sklop aktuatorja

     -- VM432Y-01-01A: 3-vratni rumeni zaporni ventil z gobasto glavo

Glavne prednosti izdelka

     -- Izjemno široko območje dvojnega vakuuma in pozitivnega tlaka: stabilno delovanje od vakuuma -100 kPa do 1,0 MPa, združljivo z vakuumsko adsorpcijo in standardnimi krogi pozitivnega tlaka (VM2 ne podpira vakuuma)

     -- Zanesljiva tesnilna konstrukcija lopute: odlična zračna tesnost, odpornost proti onesnaženju s prahom, hiter odziv in izjemno dolga življenjska doba cikla

     -- Univerzalni standardni navoj Rc1/8: Splošno sprejeta velikost vrat za splošno opremo za avtomatizacijo z veliko medsebojno zamenljivostjo

     -- Dvojna stranska/spodnja postavitev cevi: Prilagodljiva postavitev namestitve za gosto zlaganje plošč in opremo z omejenim prostorom

     -- Celoten portfelj aktuatorjev celotne serije: valjčna ročica, bat, ploski gumb, barvna gobasta glava, vrtljivi gumb in glave, ki jih je mogoče zakleniti, v celoti pokrivajo zahteve za omejitev giba, ročno premikanje, zaustavitev v sili in nadzor izbirnika

     -- Robustna industrijska konstrukcija za težke obremenitve: trdno kovinsko ohišje ventila, izbirni valj iz kaljenega jekla in visoka odpornost na udarce/tresljaje za zahtevne neprekinjene proizvodne linije

     -- Zasnova brez mazanja in vzdrževanja: nizki obratovalni stroški in čisto okolje zračnega tokokroga brez olja

Tipični scenariji industrijske uporabe

     -- Zaznavanje omejitve giba opreme: povratna informacija o polnem položaju cilindra in drsne mize z valjčnim vzvodom

     -- Krmilna vezja za vakuumsko adsorpcijo in sproščanje (stabilno delovanje pri podtlaku -100 kPa)

     -- Ročno preizkušanje in zagon opreme prek pogonov s tipkami na plošči

     -- Varnostna blokada stroja v sili: Rumena/rdeča gobasta glava za hiter izklop zračnega kroga

     -- Pnevmatsko preklapljanje vpenjalnih in pritrdilnih elementov za vpenjanje/odpenjanje zank

     -- Visokofrekvenčni mehanski nadzor sprožilca za pakiranje, tiskanje in tekstilne stroje

     -- Povratne informacije o položaju majhne avtomatizirane delovne postaje in mehanska varnostna zaklepna vezja

Primerjalna tabela izbire: serija VM1 / VM2 / VM4

Povzetek v enem stavku

     SOLH VM4 srednji 3-portni mehanski mehanski ventil je opremljen z univerzalnim priključkom Rc1/8, pretočno zmogljivostjo Cv=0,38, združljivostjo s tlakom v polnem vakuumu ~1,0 MPa, zanesljivim tesnjenjem lopute, popolnimi zamenljivimi aktuatorji in dvojno stransko/spodnjo postavitvijo cevi, ki služi kot prednostni srednji mehanski regulacijski ventil za vse delovne pogoje, ki zahtevajo vakuumsko delovanje, odpornost proti obrabi in dolgoročno stabilnost uspešnosti.
