5/2-smerni mehanski ventil serije VZM500 (VZM5).

5/2-smerni mehanski ventil serije VZM500 (VZM5) | Pnevmatski krmilni ventil z elastičnim tesnilom srednjega pretoka

Znamka: SOLH by Richge Technology | SMC združljiv 5-portni mehanski pnevmatski ventil

1. Pregled izdelka

     Serija SOLH VZM5 (VZM500) je asrednje velik 5/2-potni mehanski regulacijski ventil popolnoma združljiv s standardom SMC. Sprejema visoko zanesljivo strukturo elastičnega gumijastega tesnila, odlikuje ga stabilno tesnjenje, hiter odziv in odličen srednji pretok z vrednostjo Cv do 0,6. Opremljen je s standardnimi vrati Rc1/8 in popolnimi izbirnimi glavami aktuatorjev, podpira mehansko mejno sprožitev, ročno krmiljenje in zaporo varnostnega vezja. S prilagodljivo montažo na nogo in integrirano namestitvijo v razdelilnik, visokofrekvenčno vzdržljivostjo in široko prilagodljivostjo tlaka služi kot standardni glavni model za sinhronizacijo z dvema cilindroma, pnevmatsko preklapljanje tokokrogov in mehansko krmiljenje omejitev v avtomatiziranih proizvodnih linijah.

2. Osnovne tehnične specifikacije

3. Definicija vrat in način vezja

  3.1 Standardni 5/2-smerni način (dvojni nadzor/mehanski nadzor)

     1(P) = odprtina za dovod zraka, 2(A) = pozitivna izhodna odprtina, 3(B) = vzvratna izhodna odprtina, 4(EXH) = izpušna odprtina, 5(EXH) = izpušna odprtina. Realizira dvosmerno preklapljanje in hitro izpuhovanje pnevmatskih aktuatorjev.

  3.2 Izbirni 5/3-smerni način (srednji položaj)

     Izbirni srednji zaprti tip in srednji razbremenilni tip, ki se natančno prilagaja zahtevam pnevmatskega pozicioniranja, vzdrževanja tlaka in natančnega nadzora giba.

  3.3 Specifikacija pilotnih vrat

     Pilotni priključek EXH ima navoj M5×0,8. Različica zunanjega pilota podpira neodvisno krmiljenje vira zraka, primerno za centralizirano pnevmatsko krmiljenje in scenarije ujemanja zanke z velikim pretokom.

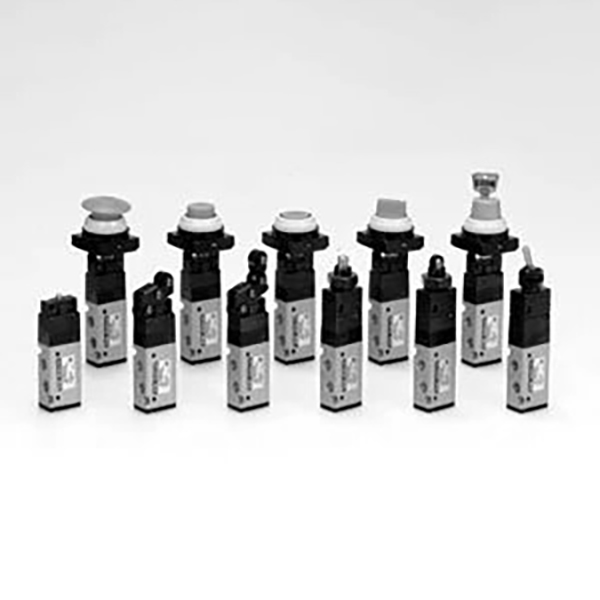

4. Možnosti glave aktuatorja celotne serije

5. Pravila kodiranja modela & skupni modeli

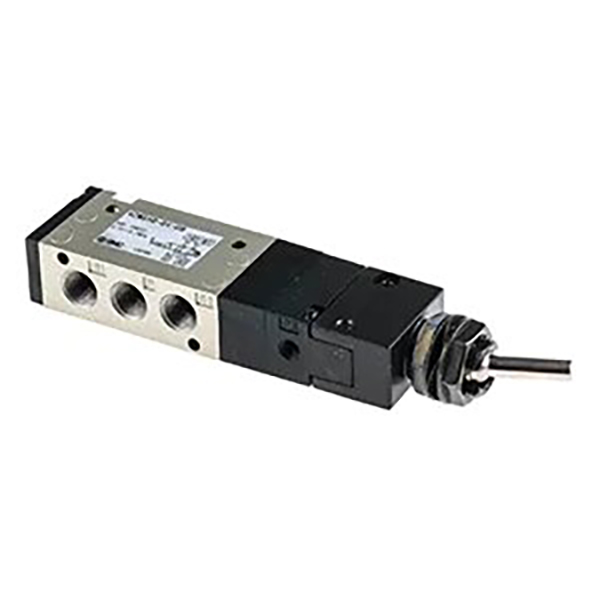

  5.1 Razlaga modela (Primer: VZM550-01-08)

     • VZM550: standardni mehanski ventil s 5/2-potnim elastičnim tesnilom

     • Koda vrat: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Koda aktuatorja: 08=preklopna ročica; 01=ročica valjčka; 30=tipka; 37=potisni-povleci

     • Izbirna pripona: -L=z nosilcem za noge; -3=5/3-potni tip; P=tip zunanjega pilota

  5.2 Najbolj prodajani standardni modeli

     • VZM550-01-01: 5/2-smerni, osnovni valjčni vzvod, vrata Rc1/8, prednostno za scenarije splošne mehanske omejitve

     • VZM550-01-30: 5/2-smerni, tip tipke, vrata Rc1/8, primerna za ročno premikanje opreme in odpravljanje napak

     • VZM550-01-37: 5/2-smerni, push-pull tip, Rc1/8 vrata, za ročno zaklepanje in nadzor proti napačnemu delovanju

     • VZM550-01-02: 5/2-smerna, enosmerna valjčna ročica, vrata Rc1/8, profesionalni mejni nadzor proti odboju

6. Glavne prednosti izdelka

  6.1 Standardni srednje velik pretok

     Opremljen z univerzalnim priključkom Rc1/8 in koeficientom pretoka Cv=0,6, ki se popolnoma ujema s pnevmatskimi tokokrogi s srednjim pretokom, realizira stabilno sinhrono delovanje dvojnih cilindrov in zanesljivo povezavo več aktuatorjev.

  6.2 Visoko stabilno elastično tesnjenje

     Sprejema elastično tesnilno strukturo integriranega gumijastega jedra ventila, ki ne pušča, vzdržuje stabilen tlak in hitro odzivno hitrost. Zagotavlja dolgo življenjsko dobo in izjemno nizke stroške vzdrževanja v običajnih industrijskih delovnih pogojih.

  6.3 Načini sprožitve s polno pokritostjo

     Popolne možnosti aktuatorja, vključno z valjčkom, batom, preklopno ročico, gumbom in potisno-vlečnimi vrstami, v celoti pokrivajo mehanske omejitve, samodejno proženje, ročno odpravljanje napak in scenarije uporabe varnostne zapore.

 6.4 Raznolika prilagodljiva namestitev

     Podpira neodvisno namestitev nožnega nosilca in vgradnjo integriranega grozda razdelilnika. Poljubne odprtine EXH je mogoče napeljati za izpušne pline, kar se prilagodi gosti postavitvi plošč in omejenemu prostoru za namestitev.

  6.5 Visokofrekvenčna industrijska vzdržljivost

     Podpira visokofrekvenčno ciklično delovanje do 300 c.p.m z odlično odpornostjo na udarce in vibracije. Stabilno se prilagaja dolgotrajnemu neprekinjenemu delovanju težke industrijske opreme.

  6.6 Razširljiva zasnova zunanjega pilota

     Izbirni način zunanjega pilotskega krmiljenja uresničuje daljinsko in centralizirano krmiljenje vira zraka, s čimer izpolnjuje ustrezne zahteve glavnih tokokrogov z velikim pretokom in avtomatiziranih integriranih pnevmatskih sistemov.

7. Tipični scenariji uporabe

     • Dvovaljni sinhroni nadzor: Zagotovite sinhrono sodelovanje dvojnih valjev v avtomatizirani opremi za izboljšanje doslednosti delovanja.

     • Preklop pnevmatskega tokokroga: Preklapljanje vpenjanja/odpenjanja šablon in vpenjal, preklapljanje postaj in krmiljenje smeri pnevmatske zanke.

     • Mehansko sprožitev omejitve: Sprožitev signala na mestu giba in mehanska zaščita pred zaklepom prek aktuatorjev valjčne ročice.

     • Ročni nadzor delovanja: Odpravljanje napak v opremi, ročni zagon/zaustavitev in ročno upravljanje plošče prek tipk in tipov potisni in potegni.

     • Varnostno zaščitno vezje: Ponastavitev zaustavitve v sili in zaščita pred zaklepom varnostnih vrat z zaklepnimi in gobastimi pogoni.

     • Splošna avtomatizacija v industriji: Visokofrekvenčni nadzor položaja in povezava z več aktuatorji za opremo za pakiranje, tiskanje in elektronsko proizvodnjo.

8. Primerjava izbire modela serije VM

Povzetek v enem stavku

     5/2-potni mehanski ventil serije SOLH VZM500 (VZM5) vključujeStandardna vrata Rc1/8, srednje velik pretok Cv0.6, večfunkcijski aktuatorji celotne serije in prilagodljivi načini namestitve, ki je standardna osrednja komponenta za avtomatizirane dvocilindrične sinhrone krmilne in pnevmatske preklopne sisteme.
