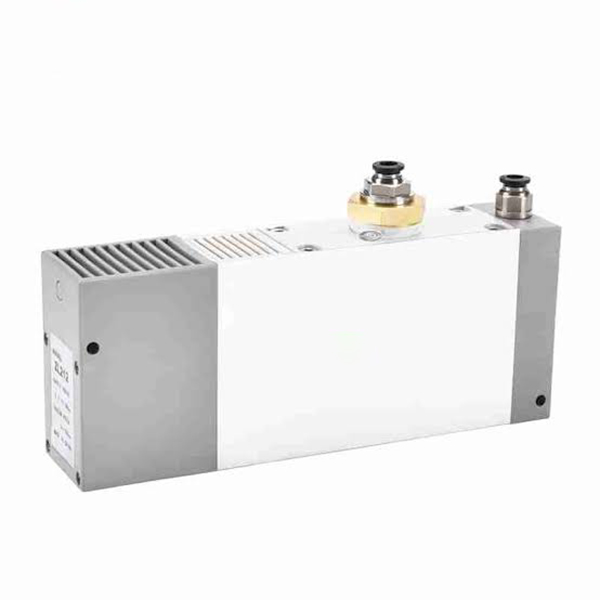

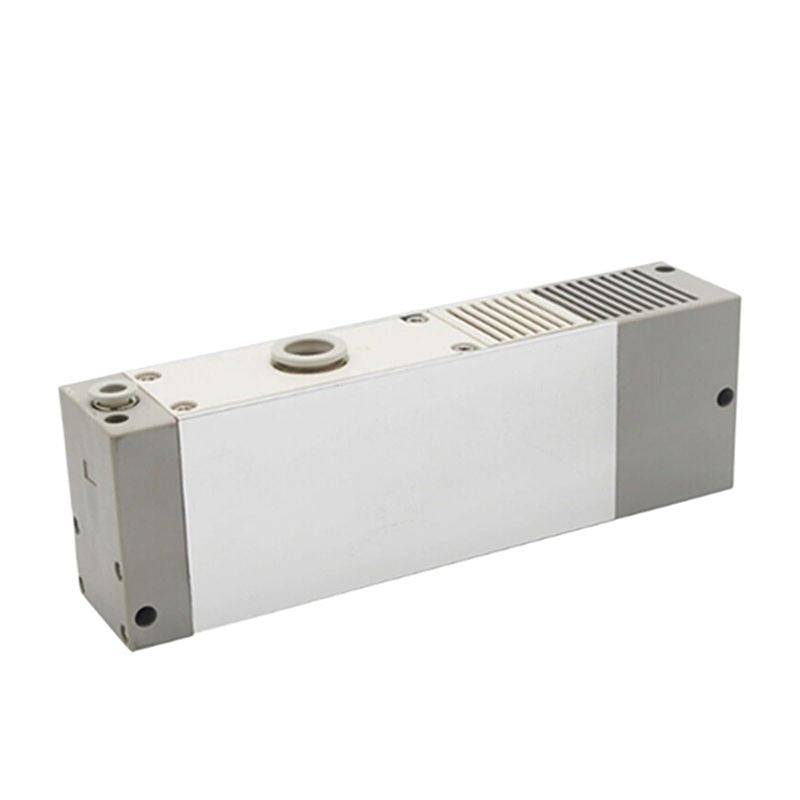

Večstopenjski vakuumski ejektor serije ZL212

Večstopenjski vakuumski ejektor SOLIH ZL212, nadgradnja za ZL112 z montažno dimenzijo, združljivo s SMC. Višji vakuum 90~-95kPa in +30% sesalni pretok, 40% prihranek energije prek zasnove z več ventili Venturi. Modularne možnosti: dušilec zvoka/izpušna odprtina, mehanski merilnik ali digitalno vakuumsko tlačno stikalo (NPN/PNP), dovodni+izpustni ventil. Idealno za delo s steklom, pločevino, poroznimi materiali in velikimi priseski z visoko stopnjo puščanja.

Pošlji povpraševanje

Opis izdelka

Večstopenjski vakuumski ejektor serije ZL212 | Model nadgradnje visokovakuumskega generatorja z visokim pretokom za ZL112

Znamka: SOLH by Richge Technology | Vgradna zamenjava, združljiva z dimenzijo namestitve SMC ZL212

1. Pregled izdelka in splošne specifikacije

Serija ZL212 je nadgrajeni večstopenjski vakuumski ejektor z velikim pretokom, ki izhaja iz serije ZL112. Opremljen z večjo odprtino šobe, zagotavlja višjo raven vakuuma in izboljšan sesalni tok. Posebej zasnovan za velike priseske, porozne obdelovance in delovne pogoje z velikim puščanjem. Široko uveljavljen kot glavna vakuumska enota za robotske manipulatorje, aplikacije za ravnanje s pločevino in steklom.

Parameter Postavka	Specifikacija
Položaj izdelka	Napredni nadgrajeni model ZL112, večja šoba za višji vakuum in večji pretok
Uporabna tekočina	Stisnjen zrak
Tlak dovodnega zraka	0,3~0,7MPa, optimalno območje delovanja: 0,45~0,5MPa
Vakuumska stopnja	-90 ~ -95 kPa
Sesalni tok	Več kot 30 % višji od ZL112, primeren za porozne obdelovance in velike priseske
Poraba zraka	Večstopenjska zasnova difuzorja, več kot 40 % prihranek energije v primerjavi z enostopenjskim vakuumskim ejektorjem
Razpon temperature okolja	-5 ℃ ~ 60 ℃
Povezava vrat	Standardna montaža z enim dotikom / navojna vrata, popolnoma zamenljiva z montažno dimenzijo SMC ZL212

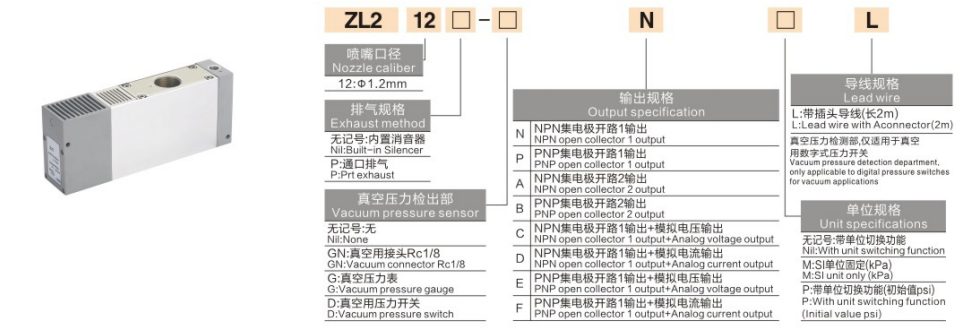

2. Pravilo poimenovanja modela

Osnovni format:ZL212‑□‑□‑□‑□

Razširjeni format z ventilom:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Položaj	Koda	Definicija in podroben opis
1-4	ZL212	Koda serije za večstopenjski vakuumski ejektor, večja izvrtina šobe v primerjavi z ZL112
5	Brez oznake	Dušilec izpuha, standardno zmanjšanje hrupa za splošne delavnice
	P	Izpušna odprtina za visokopretočno ali centralizirano izpušno namestitev
6 Enota za zaznavanje vakuuma	Brez oznake	Brez modula za zaznavanje vakuuma
	GN	Priključek za zaznavanje vakuuma Rc1/8 za povezavo zunanjega manometra
	G	Vgrajen mehanski vakuumski manometer Y40Z
	D	Vgrajeno digitalno vakuumsko tlačno stikalo
7 Izhodna specifikacija	N	NPN 1-kanalni izhod z odprtim zbiralnikom
	P	PNP 1-kanalni izhod z odprtim zbiralnikom
	A/B/C/D/E/F	Večkanalni izhod/izhod analognega signala in druge razširjene funkcije
8 Enota in kabel	L	2-metrski vnaprej sestavljeni vtični kabel
	M / P	Fiksna enota/preklopna enota (kPa/psi neobvezno)

3. Razlaga osnovne konfiguracije modela

Model	Konfiguracija jedra	Tipična uporaba
ZL212	Standardna osnovna enota, brez merilnika, brez vgrajenega ventila	Splošna uporaba z visokim pretokom, potreben zunanji elektromagnetni ventil
ZL212-GN	Vmesnik za zunanji vakuumski merilnik Rc1/8	Aplikacije, ki za odčitavanje zahtevajo zunanji priključen vakuumski merilnik
ZL212-D	Vgrajeno digitalno vakuumsko tlačno stikalo	Digitalno odčitavanje vakuuma in povratna informacija električnega signala za krmiljenje PLC
ZL212-P	Različica vratnega izpušnega sistema brez vgrajenega dušilca zvoka	Centralizirani izpušni scenariji z visokim pretokom, okolje, neobčutljivo na hrup
ZL212-G	Opremljen z mehanskim merilnikom vakuuma Y40Z	Stroškovno učinkovit lokalni mehanski prikaz nivoja vakuuma

4. Primerjava izbire ključev ZL112 VS ZL212

Primerjalni element	ZL112	ZL212
Izvrtina šobe	Φ1,2 mm	Šoba večje velikosti
Vakuumska stopnja	-88 ~ -92 kPa	-90 ~ -95kPa, višja vakuumska zmogljivost
Sesalni tok	Srednji pretok	+30 % večji sesalni pretok
Primerni delovni pogoji	Običajni priseski, majhni-srednji obdelovanci	Velika sesalna skodelica, porozen obdelovanec, pločevina in steklo, zanke z visokim puščanjem
Referenčna cena osnovnega modela	Začenši od 245	Od leta 478, pribl. 20 % višje pri enaki konfiguraciji

5. Glavne prednosti izdelka

• Izboljšana večstopenjska venturijeva cev: Povečana raven vakuuma in sesalni tok, odlična prilagodljivost za pnevmatske vakuumske tokokroge z velikim puščanjem.

• Popolnoma integrirane modularne možnosti: Elektromagnetni dovodni/izpustni ventil, dušilec zvoka, mehanski/digitalni vakuumski merilnik in tlačno stikalo so na voljo za enodelno konfiguracijo, kar zmanjšuje dodatne pomožne dele.

• Gradnja z nizko stopnjo hrupa: Vgrajen dušilec zvoka, raven hrupa ≤70 dB, prijazen za običajno okolje v tovarniški delavnici.

• Stabilno delovanje brez vzdrževanja: Brez gibljivih mehanskih komponent, dolga življenjska doba za 24-urno neprekinjeno proizvodnjo.

• Združljiv montažni odtis: Zamenljiva namestitvena dimenzija z ZL112, podpira neposredno zamenjavo nadgradnje na terenu.

6. Navodila za hitro izbiro

• Majhen-srednji obdelovanec in aplikacija z enim priseskom: izberite ZL112 za boljšo stroškovno učinkovitost.

• Velik prisesek, porozen material, pločevinasto steklo ali vakuumska zanka z visokim puščanjem: Uporabite ZL212 za zadosten vakuum in zmogljivost pretoka.

• Samodejni nadzor cikla: izberite različico K1 z dvojnim ventilom (dovodni + izpustni ventil), ujemite z vakuumskim tlačnim stikalom za zaprto zanko povratnega signala.

• Vizualni nadzor in zagon na kraju samem: izberite različico digitalnega tlačnega stikala D za neposredno digitalno odčitavanje vrednosti vakuuma.

7. Tipični scenariji uporabe

• Robotsko ravnanje s steklom, pločevino, lesenimi ploščami in komponentami velikih plošč

• Adsorpcija poroznih obdelovancev: pobiranje kartona, pene, tekstila in prepustnega materiala

• Vakuumsko vezje z visokim puščanjem za vpenjalo z več priseski z velikimi površinami

• Avtomatizirana montažna linija, robot za brizganje, odstranjevanje iz kalupa in prenos materiala

• Logistična oprema Postaja za vakuumsko zajemanje blaga velikih dimenzij
