Vakuumski ejektor serije ZH‑D

Vakuumski ejektor serije ZH-D | Enostopenjski vakuumski generator z direktno pnevmatsko povezavo Venturi

Znamka: SOLH by Richge Technology | Popolnoma mehansko zamenljiv z uvoženim vakuumskim generatorjem serije ZH

1. Pregled izdelka

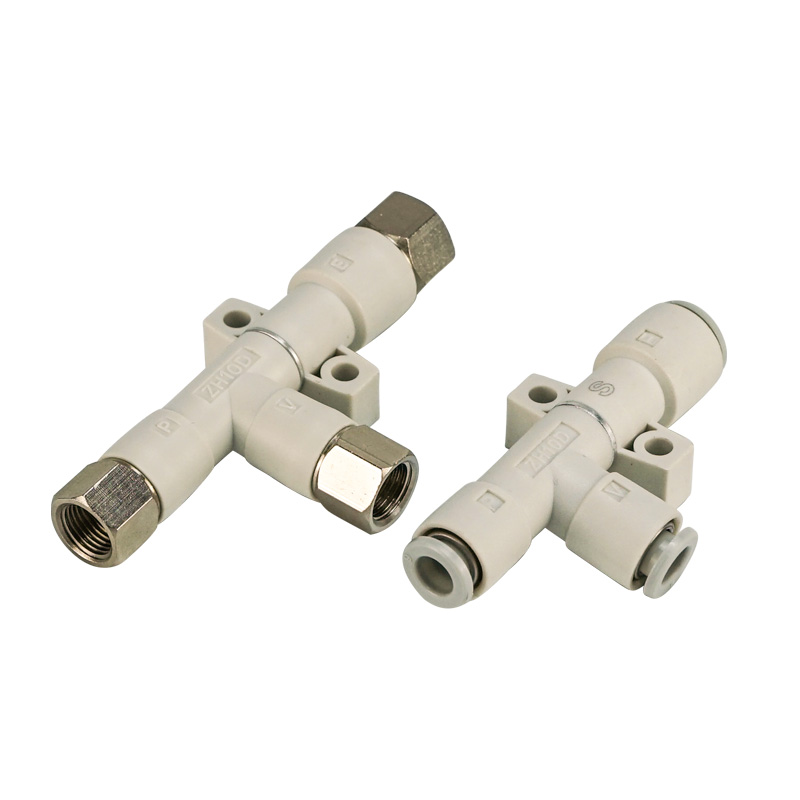

     Tip ZH‑D s priključkom na telo je enostopenjski vakuumski ejektor z venturijevo cevjo. Trije neodvisni priključki, vključno z napajalnim priključkom SUP, vakuumskim priključkom VAC in izpušnim priključkom EXH, zahtevajo zunanje cevi. V glavnem ohišju ni vgrajenega dušilca ​​zvoka. Kompaktna in lahka zasnova z integrirano strukturo šob iz smole, popolnoma zamenljiva z uvoženo serijo ZH.

  Model Distinction

     • ZH‑D Tip s prenosom na telo: Trije priključki za zunanje cevi, brez vgrajenega dušilca ​​zvoka.

     • Vrsta škatle ZH‑B: Opremljen z vgrajenim dušilcem zvoka v notranjosti ohišja, rezervirani so samo dovodni in vakuumski priključki.

  Dve stopnji uspešnosti:

     • S-specifikacija (visok vakuum): Vrhunski vakuum -90 kPa, idealen za zaprte gladke obdelovance.

     • L-specifikacija (visok pretok): Večji sesalni pretok z nižjo stopnjo vakuuma za zračne porozne obdelovance, kot so papir, blago in karton.

  Pokrovi izvrtin šob Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Podpira več možnosti povezave: pritrditev z enim dotikom, navoj G/Rc, imperialni navoj NPT. Več montažnih rešitev: neposredno pritrditev z vijaki, montažni nosilec in namestitev na DIN letev. Široka uporaba za končne efektorje robotov in aplikacije modulov z več postajami.

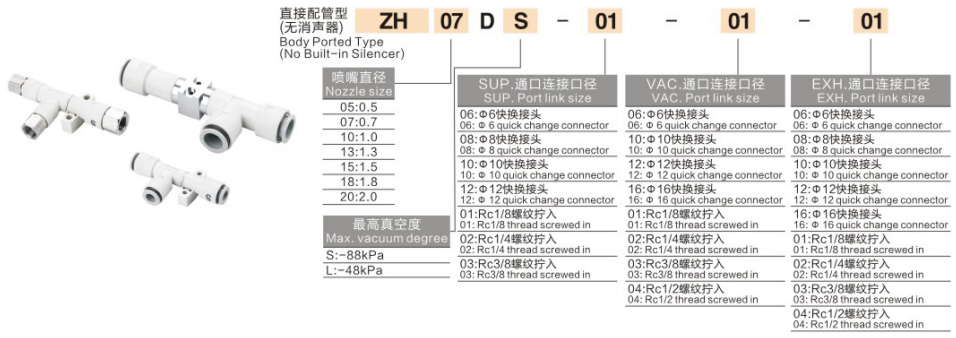

2. Popolna razlaga kodiranja modela

Primer modela:ZH10DSA-06-08-10

     • ZH: Serijska koda vakuumskega ejektorja

     • 10: Koda izvrtine šobe

     • D / B: Oblika telesa. D = tip s priključkom na telo s 3 zunanjimi priključki brez vgrajenega dušilca ​​zvoka; B = škatlasti tip z integriranim dušilcem zvoka

     • S/L: Vakuumska karakteristika. S = končni visokovakuumski tip –90 kPa z zmernim sesalnim tokom; L = tip z visokim pretokom. ZH05‑13 končni –48kPa; ZH15‑20 končni -66kPa, velik pretok za zračne obdelovance

     • A: Lahka različica nove generacije s skrajšanimi dimenzijami in manjšo težo

     • -06-08-10: Specifikacija vrat(SUP‑VAC‑EXH). Dvomestna številka pomeni metrično velikost za prileganje z enim dotikom (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 za G/Rc navoj; N01/N02 za imperialni navoj NPT.

  Primer naročila: ZH13DSA‑08‑10‑10
     Vakuumski ejektor ZH, pritrjen na telo, šoba Φ1,3 mm, visokovakuumska stopnja S, nova lahka različica A; dovodni priključek Φ8, vakuumski priključek Φ10, izpušni priključek Φ10 priključek z enim dotikom.

3. Prednosti glavne zmogljivosti

     • Tri popolnoma neodvisna zunanja vrata: Ločeno SUP dovod, VAC vakuum in EXH izpušni priključki. Izpušni plin se lahko poveže z zunanjim dušilcem zvoka ali centraliziranim izpušnim cevovodom. Primeren za integracijo robotskega končnega efektorja in modula, brez prostorskih omejitev notranjega dušilnika zvoka.

     • Lahka integrirana smolna šoba: Šoba in glavno telo sta v celoti oblikovana za izjemno zmanjšanje teže, kot nalašč za premikajoče se EOAT pri visokih hitrostih. Nova različica A skrajša dolžino in višino, teža je zmanjšana do 74 %.

     • Dvojne možnosti delovanja vakuuma: S visok vakuum za gladke zatesnjene obdelovance, vključno s steklom, kovinsko pločevino in plastičnim ohišjem; L visok pretok za karton, film, blago in materiale, ki so nagnjeni k puščanju, za kompenzacijo puščanja.

     • Bogata izbira vrat: Metrični priključek z enim dotikom, cevni navoj G/Rc in imperialni navoj NPT za prilagoditev opreme svetovnemu trgu.

     • Različni načini montaže: Neposredna vijačna pritrditev, standardni nosilec, nosilec v obliki črke L in montaža na DIN letev za prilagodljivo postavitev.

     • Zahteva za delovanje brez olja: Mazanje z oljno meglo je prepovedano, potreben je samo suh filtriran stisnjen zrak.

4. Standardne tehnične specifikacije

Zmogljivost pri napajalnem tlaku 0,5 MPa (ANR)

Za različico L z visokim pretokom: višji sesalni pretok pod enako izvrtino šobe z nižjo stopnjo končnega vakuuma.

5. Primerjalna tabela ZH‑D VS ZH‑B

6. Navodila za izbiro po korakih

     • Izbira zmogljivosti S/L

 ￮ ✅ S visok vakuum (-90 kPa): gladki zatesnjeni obdelovanci, kot so jeklena plošča, steklo, plastično ohišje, PCB; manjše puščanje, potrebna je visoka adsorpcijska sila.

 ￮ ✅ L visok pretok: karton, pena, film, tkanina in drugi zračni obdelovanci, ki so nagnjeni k puščanju, velik pretok kompenzira uhajanje vakuuma.

     • Izbira izvrtine šobe: Izberite glede na skupno adsorpcijsko površino priseske. Večja šoba prinaša večji sesalni pretok, hkrati pa večjo porabo zraka. Izogibajte se prevelikim šobam, da preprečite odpad stisnjenega zraka.

     • Izbira vrste vrat: Metrični priključek z enim dotikom (06/08/10/12) za opremo za domačo avtomatizacijo; G navoj / NPT navoj za čezmorske izvozne stroje.

     • Opomba o ravnanju z izpušnimi plini za tip D: D‑variant nima vgrajenega dušilca. Izpušna odprtina EXH mora priključiti zunanji dušilec zvoka, sicer bo hrup izjemen; ali napeljite izpušno cev iz omare z opremo.

     • Rešitev za zaznavanje vakuuma: Vakuumski ejektor serije ZH brez vgrajenega tlačnega stikala. Dodajte zunanje vakuumsko tlačno stikalo ZSE, če je potrebna povratna informacija signala.

7. Tipični scenariji uporabe

     • Robot EOAT pobiranje na koncu roke: ravnanje s plastičnimi deli 3C, tiskanim vezjem in baterijskim listom

     • Embalažna industrija: prevzem kartona, filma in papirnega materiala

     • Razkalupljanje majhnih delov za robota za brizganje

     • Multi-paralelni vakuumski modul za sinhrono adsorpcijo z več priseski

     • Avtomatske postaje, ki zahtevajo centraliziran odvod odpadnih plinov zunaj ohišja opreme

8. Standardni opis diagrama pnevmatskega vezja

     Standardni tokokrog na ohišju ZH‑D: filter zračnega vira AFC (enota za oljno meglico prepovedana) → 3/2 elektromagnetni ventil → napajalni priključek SUP ZH‑D; Vakuumski priključek VAC povezuje vakuumski filter ZFC in nato s priseskom; Izpušna odprtina EXH povezuje zunanji dušilec zvoka ali izpušno cev, ki je napeljana zunaj opreme.

9. Pomembne opombe o delovanju

     • Mazalec z oljno meglo je strogo prepovedan. Onesnaženo olje bo zamašilo majhno odprtino šobe, povzročilo zmanjšanje sesalne sile ali popolno odpoved. Za obdelavo vira zraka se uporabi samo zračni filter.

     • Vgrajeni vakuumski filter ZFC mora biti nameščen na vakuumski strani. Vdor prašnih delcev bo povzročil zamašitev šob.

     • Pri ejektorju ZH‑D, pritrjenem na telo, mora izpušna odprtina EXH opremiti dušilec zvoka, da se prepreči previsok nivo hrupa.

     • Priporočen napajalni tlak: 0,4–0,5 MPa. Dolgotrajno neprekinjeno delovanje pod polnim 0,6 MPa ni priporočljivo.

     • Zmanjšajte dolžino cevi med vakuumskim ejektorjem in priseskom, zmanjšajte prostornino cevovoda za hitrejši odziv vakuuma.
