Ravni vakuumski ejektor serije ZU

Ravni vakuumski ejektor serije ZU | SOLH Ravni cevni vakuumski generator

Znamka: SOLH by Richge Technology | Standardni zamenljivi linijski vakuumski ejektor SMC

1. Pregled izdelka

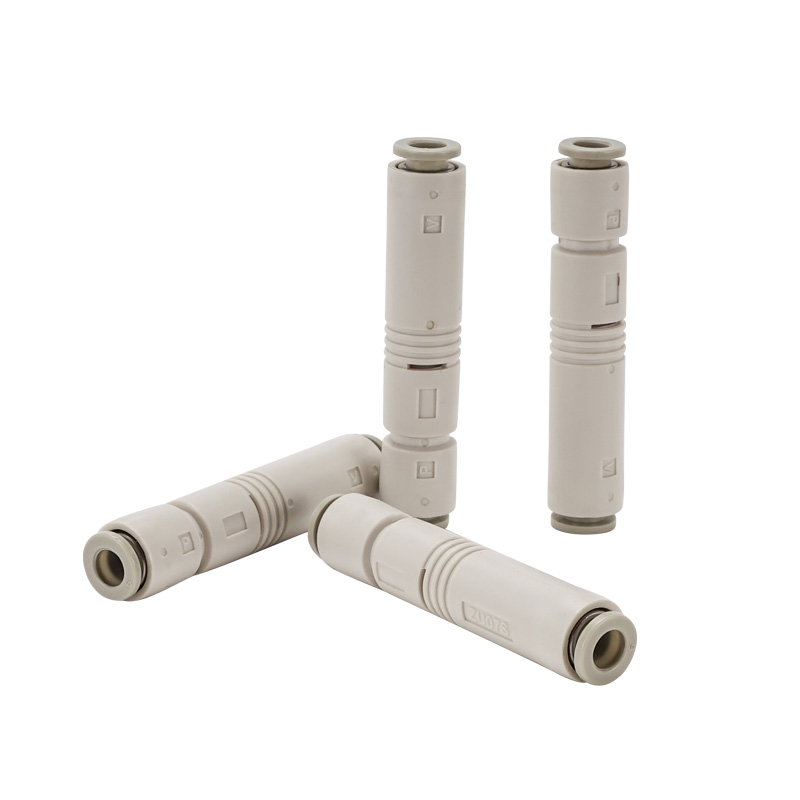

     Serija ZU je inline ravni cevni vakuumski ejektor. Vakuumska odprtina in odprtina za dovod zraka sta razporejena soosno v ravni črti. Odlikuje ga najmanjša velikost, izjemno majhna teža in namestitev, ki prihrani prostor. Primerno za porazdeljene priseske, gibljive komponente in ozek zaprt prostor.

2. Osnovna struktura in princip delovanja

     • Struktura: Napajalni priključek SUP → šoba → difuzorski del → vakuumski priključek VAC → izpušni priključek EXH, vgrajeno ohišje iz smole.

     • Načelo: Visokohitrostni curek stisnjenega zraka skozi šobo ustvarja podtlak na vakuumski odprtini za vakuumsko adsorpcijo; izpuh z vgrajeno dušilno strukturo.

     • Material: Glavni del: inženirska PBT smola; pritrditev na dotik: POM. Brez bakra in fluora, skladno z RoHS.

     • Teža: ZU05 ≈6,5 g, ZU07≈7,0 g; Nova ZU□A izboljšana različica samo 3,9 g.

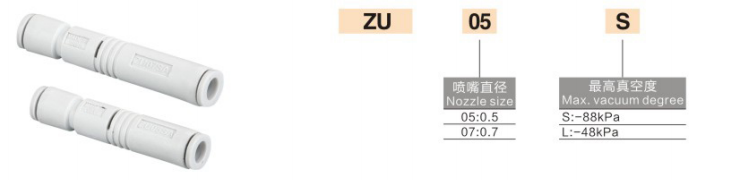

3. Pravilo kodiranja modela (standard SMC)

  Stara različica (ZU05 / ZU07)

  Format: ZU + izvrtina šobe + tip (S/L)

     • ZU05S: Φ0,5 šoba, visokovakuumski tip (-84kPa)

     • ZU05L: Φ0,5 šoba, tip z visokim pretokom (-48kPa)

     • ZU07S: Šoba Φ0,7, visokovakuumski tip

     • ZU07L: Šoba Φ0,7, tip z visokim pretokom

  Nova izboljšana različica (ZU□A, krajša in lažja)

  Oblika: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = visok vakuum (-87~-90kPa); L = visok pretok (-48 kPa)

     • A = nadgrajena različica: dolžina skrajšana za 11 %, teža zmanjšana za 40 %

4. Tabela ključnih parametrov pri standardnem dovodnem tlaku 0,45 MPa

5. S Visok vakuum VS L Visok pretok

     • S Vrsta visokega vakuuma: Končni vakuum -84~-90kPa. Za majhne priseske, tanke, dobro zatesnjene obdelovance, ki zahtevajo močno adsorpcijsko silo, kot so elektronske komponente in tanki filmi.

     • L Vrsta visokega pretoka: Končni vakuum -48kPa z večjim sesalnim pretokom. Primerno za porozne/hrapave površinske obdelovance, velike priseske, visoko puščanje in hitro odzivnost, npr. karton in lesena plošča.

6. Vodnik za namestitev in napeljavo cevi

  1. Namestitev: Možnost namestitve v kateri koli smeri, pritrdilni nosilec ni potreben; lahko neposredno vstavite v sredino zračnega cevovoda.

  2. Cevovodi

￮ Napajalni priključek SUP: priključite zračno cev Φ6 (standardno)

￮ Vakuumski priključek VAC: priključite prisesek/vakuumski cevovod

￮ Izpušna odprtina EXH: odprta v atmosfero, ne blokirajte

  3. Pritisk: Standardno 0,45 MPa, delovno območje 0,1 ~ 0,6 MPa

  4. Temperatura: 5~50 ℃ (brez zaledenitve v viru zraka)

7. Tipični scenariji uporabe

     • 3C elektronika, polprevodnik, porazdeljena adsorpcija z majhnimi priseski

     • Avtomatizirana proizvodna linija, gibljivi deli / končni efektor robota

     • Ozek prostor za namestitev, lahke in hitre odzivne aplikacije

     • Ravnanje s tankim papirjem, tankim filmom, drobnimi deli in elektronskimi čipi

8. Primerjava izbora: ZU vs ZB vs ZL
