Večstopenjski vakuumski ejektor serije ZL112

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija SOLH ZL112 je integriran večstopenjski vakuumski ejektor Venturijeve cevi, ki je popolnoma zamenljiv z enakovrednimi modeli SMC. Odlikuje ga izjemno visoka stopnja vakuuma, velik sesalni pretok in drastično zmanjšana poraba zraka. Na voljo je več izbirnih integriranih modulov, vključno z elektromagnetnimi dovodnimi/izpustnimi ventili, vakuumskim manometrom, digitalnim prikazovalnikom in vakuumskim tlačnim stikalom. Služi kot osnovna vakuumska enota za avtomatizirane robotske roke in sisteme pritrdilnih elementov z več priseski.

Celotno pravilo kodiranja modela Popolna razčlenitev

  1. Primer modela s celotnim sklopom ventila: ZL112-□-□-K15MZ-□-DDNL

Primerjalna tabela za klasifikacijo serije in konfiguracijo

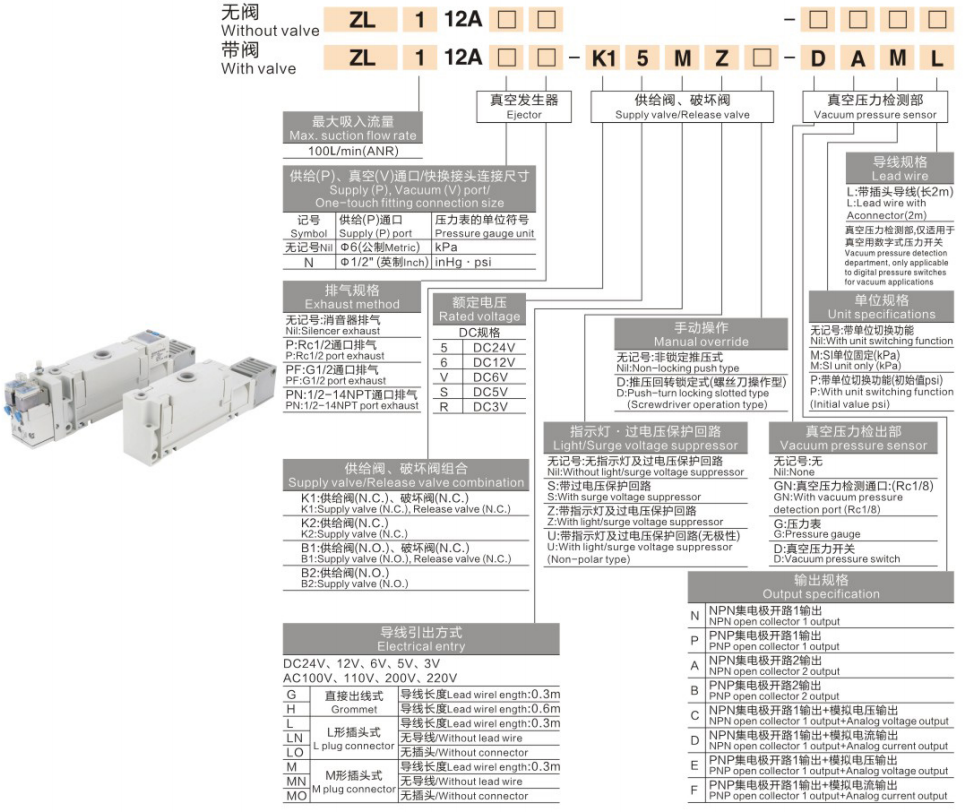

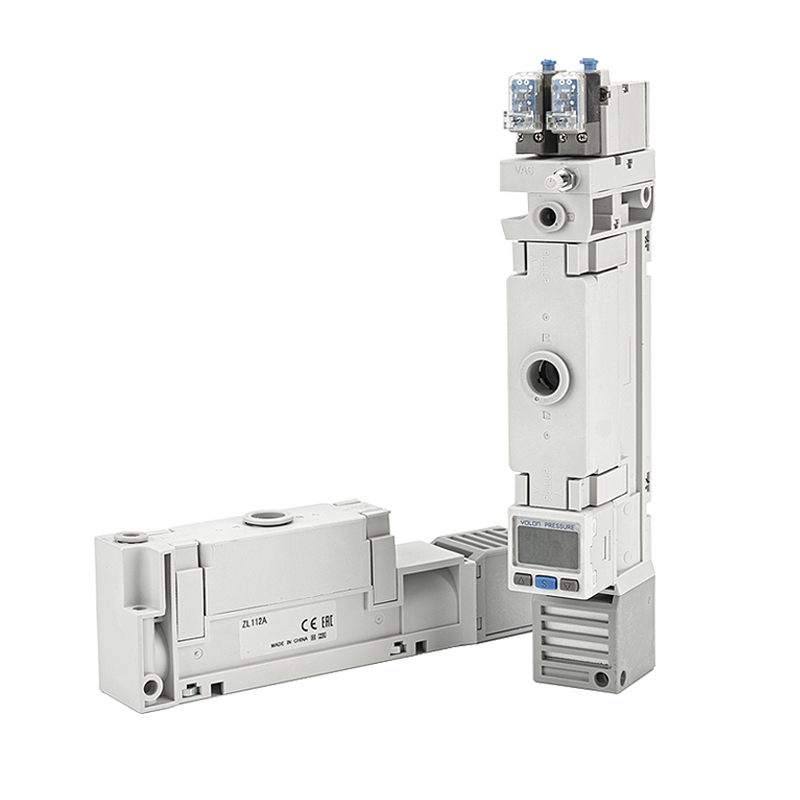

 1. Nova integrirana serija ZL112A (nadgrajena večfunkcijska različica)

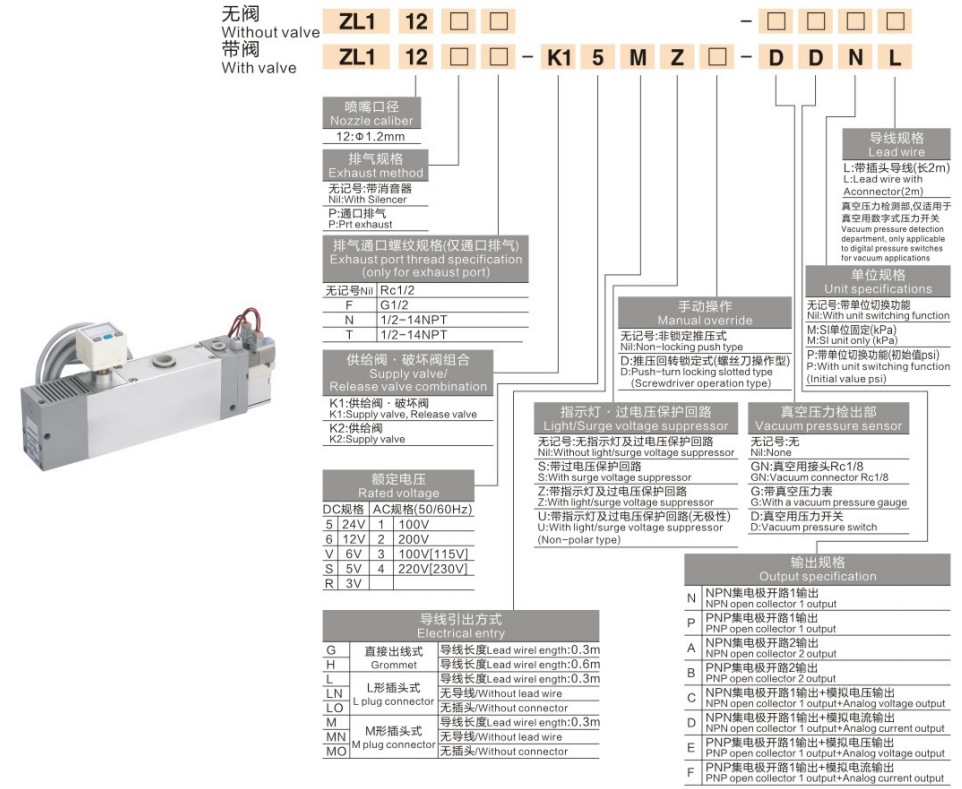

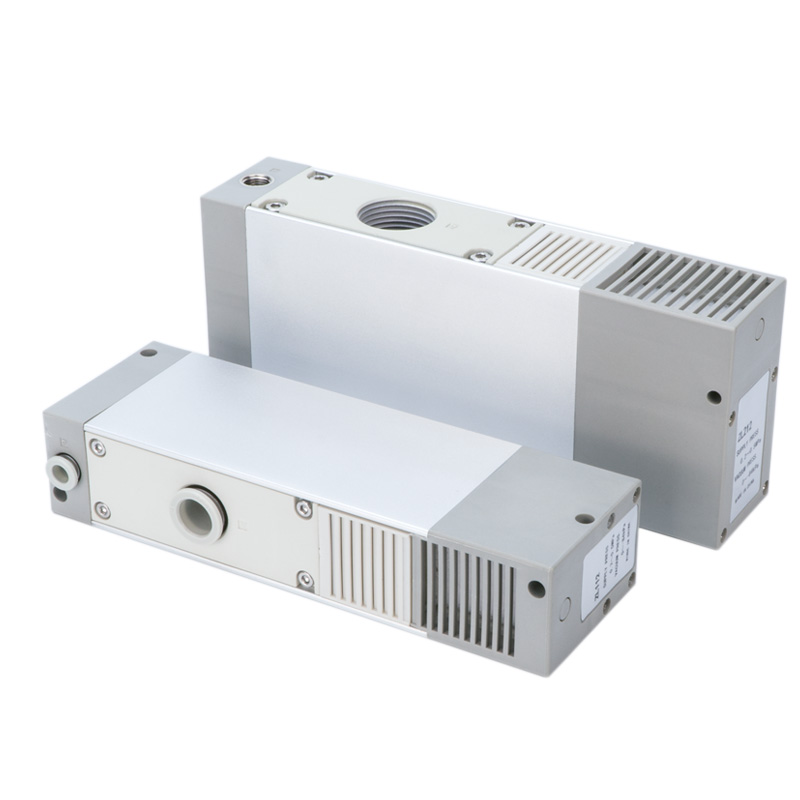

 2. Standardna osnova serije ZL112 (izbirno mehanski/digitalni merilnik)

Glavne prednosti izdelka

  1. Večstopenjska tehnologija za varčevanje z energijo

     -- Stabilna stopnja vakuuma -88 ~ -92kPa, močan sesalni tok; poraba zraka zmanjšana za več kot 40 % v primerjavi z enostopenjskimi ejektorji, kar močno zniža stroške stisnjenega zraka v delavnici.

  2. Visoko modularna integrirana zasnova vse-v-enem

     -- Izbirni vgrajen dovodni elektromagnetni ventil, ventil za izpust vakuuma, dušilec zvoka, digitalni/mehanski merilnik vakuuma in tlačno stikalo. Dodatni ločeni dodatki niso potrebni, kar prihrani prostor v omari in poenostavi postavitev ožičenja.

  3. Vgrajen dušilec zvoka z nizko stopnjo hrupa

     -- Vgrajena struktura dušilnika zvoka omejuje hrup med delovanjem ≤70 dB(A), kar je prijazno za neprekinjeno delovanje v delavnici v zaprtih prostorih.

  4. Dolga življenjska doba brez vzdrževanja

     -- Brez notranjih gibljivih mehanskih delov, odporen na pogosto neprekinjeno cikliranje, podpira 24-urno neprekinjeno masovno proizvodnjo.

  5. Centralizirana vakuumska oskrba z več priseski

     -- Primeren za sinhrono adsorpcijo na več delovnih postajah, kompaktna velikost omogoča neposredno montažo na končni efektor robotske roke za skrajšanje odzivnega časa vakuumskega cevovoda.

Tipični scenariji industrijske uporabe

     -- Avtomatizirana robotska prijemala, ravnanje z več votlinami sesalne naprave

     -- 3C elektronika, steklena plošča, pločevina, vakuumsko pobiranje in postavitev poroznih obdelovancev

     -- Oprema za vakuumski prenos v embalažni, tiskarski in prehrambeni industriji

     -- Obdelovanci, nagnjeni k puščanju, in proizvodne linije, ki zahtevajo velik stabilen pretok vakuuma

Vodnik po hitri izbiri po korakih

  1. Potrdite zahtevo za samodejno kontrolo vakuuma

     -- Samo ustvarjanje vakuuma brez samodejnega izpihovanja: izberite osnovni model ZL112A / ZL112 (potreben je zunanji ventil)

     -- Priporočeno samodejno sesanje + hitro vakuumsko izpihovanje: različica K1 z dvojnim ventilom

     -- Stroškovno prednostno samo preprosto sesanje: K2 različica enojnega dovodnega ventila

  2. Potrdite zahtevo za signal nadzora vakuuma

     -- Zahtevana povratna informacija o pragu PLC: izberite model vakuumskega tlačnega stikala DNL (NPN) / DPL (PNP).

     -- Zahtevano lokalno vizualno odčitavanje tlaka: D digitalni zaslonski merilnik ali G mehanski analogni merilnik

  3. Potrdite zahtevo po postavitvi izpušnih plinov

     -- Standardni nadzor hrupa v zaprtih prostorih: Standardna različica z vgrajenim dušilcem zvoka (prazna koda izpušnih plinov)

     -- Visok pretok / centraliziran glavni izpušni cevovod: P izpušna različica

Povzetek v enem stavku

     Večstopenjski vakuumski ejektor venturijeve cevi SOLH ZL112 zagotavlja visok vakuum -88~-92kPa s 40 % nižjo porabo zraka, podpira dvojne/enojne integrirane elektromagnetne ventile, možnosti digitalnega/mehanskega vakuumskega merilnika in tlačnega stikala NPN/PNP, integriran kompaktni vakuumski modul za robotske avtomatizirane sisteme za upravljanje z več priseski.
