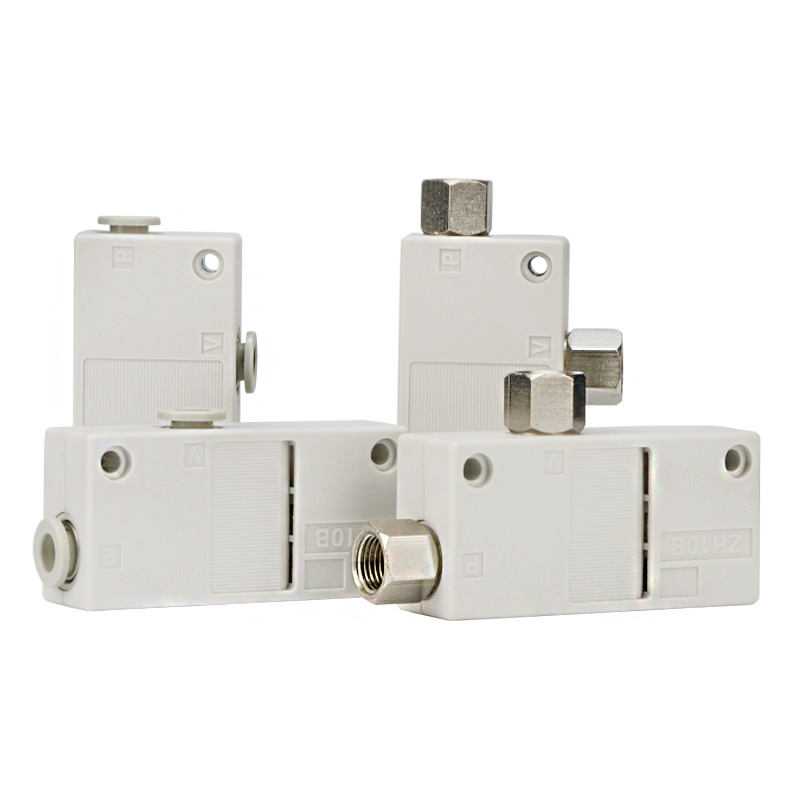

Škatlasti vakuumski ejektor serije ZH‑B

Vakuumski ejektor škatlastega tipa serije ZH‑B | Enostopenjski venturijev vakuumski generator z vgrajenim dušilcem zvoka

Znamka: SOLH by Richge Technology | Vgradna zamenjava, združljiva z uvoženo serijo ZH‑B

1. Pregled izdelka

     Vakuumski ejektor škatlastega tipa ZH‑B uporablja enostopenjski princip venturijeve cevi z integriranim dušilcem zvoka v ohišju. Rezervirana sta samo dva priključka: napajalni priključek SUP in vakuumski priključek VAC, brez ločenega izpušnega priključka. Izpušni zrak se odvaja neposredno skozi vgrajeni dušilec zvoka. Ultra-preprosta namestitev brez zunanjega dušilca ​​zvoka. Popolnoma zamenljiv z uvoženim ZH‑B glede dimenzij in priključnega vmesnika. Na voljo sta dve zmogljivi različici: tip S z visokim vakuumom in tip L z visokim pretokom, s popolnimi velikostmi šob. Idealno za kompaktne majhne naprave za avtomatizacijo in aplikacije za pobiranje in nameščanje robotov.

  Model Distinction

     • Vrsta škatle ZH‑B: Vgrajen dušilec zvoka, 2 priključka (SUP & VAC)

     • ZH‑D Tip s prenosom na telo: Brez vgrajenega dušilca ​​zvoka, 3 neodvisni priključki SUP/VAC/EXH za zunanje cevi

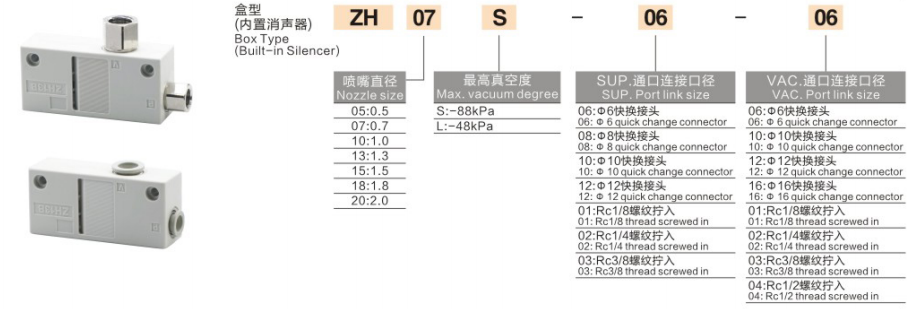

2. Popolna razlaga kodiranja modela

  primer:ZH07S‑06‑06

     • ZH: koda serije, škatlasti vakuumski ejektor z vgrajenim dušilcem zvoka

     • 07: Koda velikosti šobe

     • S/L: Maksimalna vakuumska karakteristika. S = visok vakuum; L = visok pretok

     • 06: Velikost priključka dovodnih vrat SUP

     • 06: Priključna velikost vakuumskega priključka VAC

  Referenčna tabela kod vrat

  Primer naročila: ZH10S‑08‑10
     Vakuumski ejektor tipa ZH z vgrajenim dušilcem zvoka, šoba Φ1,0 mm, visokovakuumska stopnja S; napajalni priključek Φ8 priključek z enim dotikom, vakuumski priključek Φ10 priključek z enim dotikom.

3. Prednosti glavne zmogljivosti

     • Integriran vgrajen dušilec zvoka: Zunanji dušilec zvoka ni potreben. Odpadni zrak se odvaja skozi notranjo dušilno strukturo. Manj rezervnih delov, nizek hrup in prihranek prostora.

     • Samo 2 priključka za preprosto ožičenje: Samo odprtina za dovod zraka SUP in vakuumska odprtina VAC, brez ločene izpušne odprtine EXH. Popoln za omejen prostor za kompaktno namestitev.

     • Možnosti dvojne zmogljivosti

￮ S Visok vakuum (-88kPa): Močna adsorpcijska sila za dobro zatesnjene obdelovance, kot so jeklena pločevina, steklo, PCB in plastično ohišje.

￮ L visok pretok (-48kPa): Večji sesalni pretok za kompenzacijo vakuumskega puščanja, primeren za porozne materiale, ki dihajo, vključno s papirjem, filmom, kartonom in peno.

     • Več izbir vrat: Metrični priključki z enim dotikom, ki se pogosto uporabljajo za gospodinjske stroje; Rc različice z notranjim navojem za izvozno opremo.

     • Lahko PBT ohišje: Integrirano oblikovana PBT šoba, majhna teža, primerna za majhne robote EOAT. Podpira neposredno montažo z vijaki ali namestitev z nosilci.

     • Delovanje brez olja: Potreben je samo suh filtriran stisnjen zrak, mazanje z oljno meglo je prepovedano.

4. Standardne tehnične specifikacije

  Referenčna zmogljivost pri napajalnem tlaku 0,5 MPa

5. Škatla ZH‑B VS ZH‑D ohišje tipa

6. Navodila za izbiro

     • Izbira različice S/L

￮ ✅ S Visok vakuum: gladki zatesnjeni obdelovanci, ki zahtevajo močno adsorpcijsko silo.

￮ ✅ L Visok pretok: obdelovanci, ki puščajo, kot so karton, film, blago, velik pretok kompenzira uhajanje vakuuma.

     • Izbira izvrtine šobe: Izberite glede na skupno adsorpcijsko površino priseske. Večja šoba prinaša večji pretok in večjo porabo zraka. Izogibajte se prevelikim šobam, da preprečite odpad stisnjenega zraka.

     • Izbira vrat: Metrični priključki z enim dotikom (06/08/10) za domačo avtomatizacijo; Rc navoj (01/02) za izvozne stroje.

     • Zaznavanje vakuuma: Brez vgrajenega senzorja tlaka. Namestite vakuumsko tlačno stikalo ZSE v vakuumski tokokrog za potrditev vakuuma ali alarm manjkajočega dela.

7. Standardni pnevmatski krog

     Servisna enota zračnega vira AFC (enota za oljno meglico je prepovedana) → 3/2 elektromagnetni ventil → napajalni priključek SUP ZH‑B; Vakuumski priključek VAC → vakuumski filter ZFC → vakuumski prisesek.

8. Pomembne opombe o delovanju

     • Mazalec z oljno meglo je strogo prepovedan. Umazanija z oljem bo zamašila drobno šobo in zmanjšala sesalno silo.

     • Vakuumski filter ZFC je treba namestiti na sesalno stran, da blokira prah in zaščiti šobo.

     • Priporočen napajalni tlak: 0,4~0,5MPa. Dolgotrajno neprekinjeno delovanje pod polnim tlakom 0,6 MPa ni priporočljivo.

     • Naj bo cev med ejektorjem in priseskom čim krajša, zmanjšajte prostornino cevovoda za hitrejši odziv vakuuma.

     • Vgrajen dušilec zvoka bo po dolgotrajni uporabi nabiral prah. Očistite ali zamenjajte dušilni element, ko se sesanje zmanjša.
