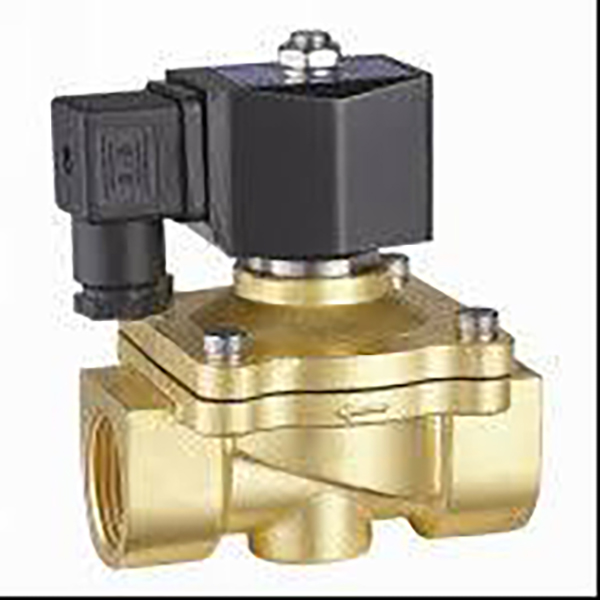

2/2-smerni tekočinski elektromagnetni ventil serije 2W (neposredno + pilotno)

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH 2W je univerzalni industrijski 2/2-potni normalno zaprt elektromagnetni ventil za zapiranje tekočine, razdeljen na dve strukturni liniji: neposredno delujoč 2W (majhne serije 030/050) in pilotno voden 2W (150~500 serije z velikimi izvrtinami). Izvaja samodejno krmiljenje vklopa/izklopa za čisto vodo, stisnjen zrak, mazalno olje, hladilno rezalno tekočino in cevovode za šibko jedko tekočino.

       * Medeninasto telo ventila z večplastnim protikorozijskim tesnilom; dvojni možnosti breztlačnega neposrednega zagona in pilotnega tipa z visokim pretokom za izbiro celotnega obsega

       * Standardizirane specifikacije dimenzij in navojev, združljive z več navoji PT/G/NPT za globalni izvoz

       * Tuljava, odporna na nizke temperature, podpira stabilno dolgoročno neprekinjeno napajanje

     Široko se ujema z opremo za obdelavo vode, hladilnimi tokokrogi obdelovalnih strojev, linijami za čiščenje razpršil, cevovodi zračnih kompresorjev in sistemi za avtomatizacijo tekočin v celotni industriji.

Popolna klasifikacija dveh proizvodnih linij: NC z neposrednim delovanjem VS NC s pilotnim delovanjem

  1. 2W neposredno delujoča normalno zaprta (primer modela: 2W-L030-08)

     --Delovni Principle:Elektromagnetna tuljava neposredno poganja steblo notranje armature za odpiranje/zapiranje sedeža glavnega ventila, kar omogoča popolno odpiranje pod ničelnim srednjim tlakom 0 MPa.

        * IZKLOP: Vzmet stisne tesnilno tesnilo, da popolnoma prekine tekočino iz cevovoda

        * VKLOP: Elektromagnetna sila dvigne tuljavo, da omogoči dvosmerno kroženje tekočine

           Brez pomožne pilotske komore, izjemno preprosta struktura z milisekundno hitro odzivno hitrostjo.

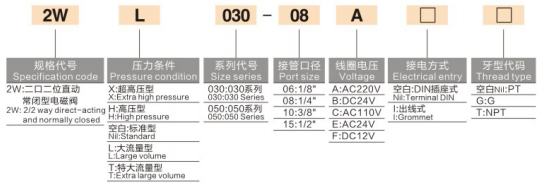

    -- Celotno pravilo kodiranja modela

     2W - Pripona tlak/pretok - Serija velikosti - Navoj vrat - Napetost tuljave - Vrsta ožičenja - Standard navoja

        * 2W: 2/2-potni normalno zaprt elektromagnetni ventil z neposrednim delovanjem

        *  Pripona tlaka in pretoka: Prazno=standardno / L=velik pretok / T=zelo velik pretok / H=visok tlak / X=zelo visok tlak

        *  Serija velikosti: 030 (miniaturna), 050 (srednje majhna)

        * Koda vrat: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Koda napetosti: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Način ožičenja: prazen = vtičnica DIN (standardna za nadzorno omarico), I = vodotesen žični vod (oprema za vlažno uporabo na prostem)

        *  Standardni navoj: prazen=PT britanski konični navoj, G=G vzporedni navoj, T=NPT ameriški navoj

   --  Temeljne prednosti

       *  Zagon brez diferenčnega tlaka, brez omejitve najnižjega delovnega tlaka, stabilno odpiranje pod vakuumom, vodni tokokrogi mikrotlaka in mikrotoka

        *  Izjemno kompaktno ohišje, poljuben montažni kot za utesnjeno postavitev omarice z opremo

        *  Milisekundno hiter odziv na vklop/izklop, primeren za visokofrekvenčne prekinitvene cikle start-stop

        *  Majhno ohišje ventila z nizkimi stroški potrošnega materiala, ekonomična prva izbira za enotočkovno krmiljenje vej

     --  Scenariji uporabe

      Enotočkovno vbrizgavanje hladilnega olja za mala CNC obdelovalna orodja, mini stroje za čiščenje z razpršilom, mikro krmiljenje zrak/voda za opremo za avtomatizacijo 3C, stikala za majhne veje zračnih kompresorjev, nadzor vklopa/izklopa laboratorijske mikro tekočine.

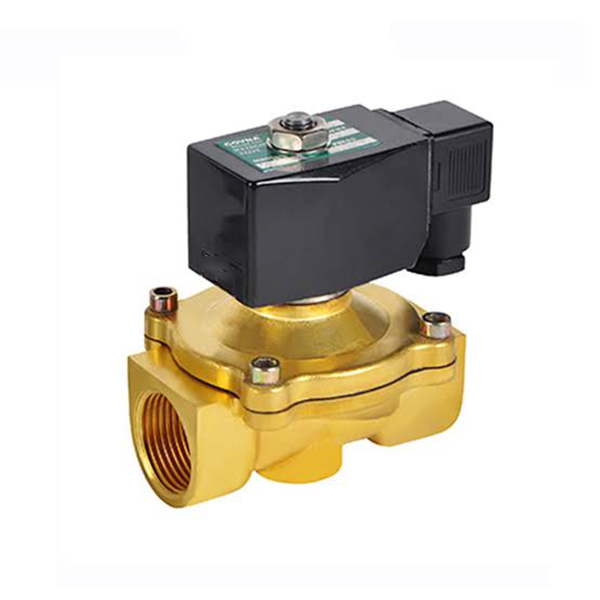

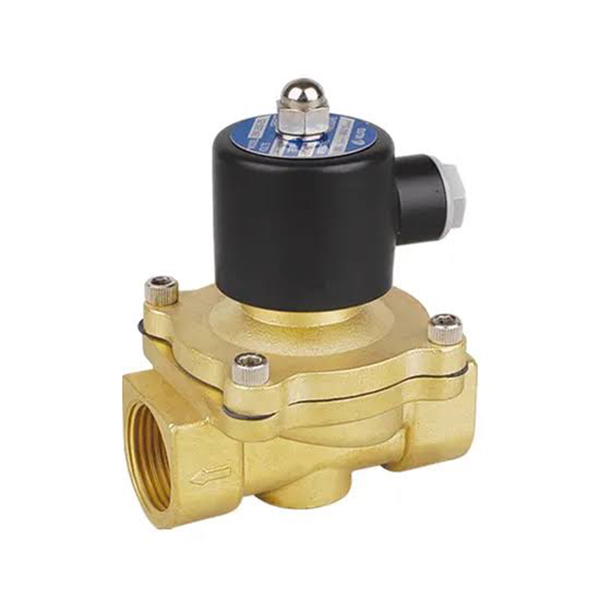

  2. 2W pilotno normalno zaprto (primer modela: 2W250-25)

     -- Načelo delovanja:Vgrajena pilotna odzračevalna odprtina, ki se zanaša na srednji tlak v cevovodu za dvig glavnega tuljava z veliko izvrtino; tuljava nadzoruje samo majhno vodilno luknjo z nizko porabo energije in nizko proizvodnjo toplote. Najmanjši zagonski diferenčni tlak 0,05 MPa, ventil se ne more popolnoma odpreti brez srednjega tlaka.

        * IZKLOP: Pilotna luknja je zatesnjena, notranji tlak v votlini stisne tesnilo, da zapre cevovod

        * VKLOP: odzračevanje tlaka pilotske komore, srednjetlačne dvigalke odprejo glavni ventil za pretok tekočine velike količine, največja odprtina do Φ50 (G2 palca)

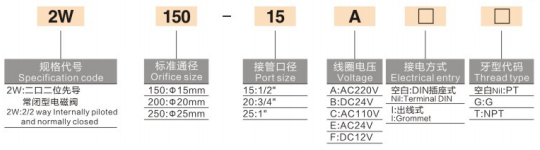

    --Celotno pravilo kodiranja modela

        2W - Velikost odprtine - Navoj vrat - Napetost tuljave - Vrsta ožičenja - Standard navoja

        *  2W: 2/2-smerni normalno zaprt elektromagnetni ventil s pilotnim upravljanjem

        * Standardna velikost odprtine: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Koda vrat: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        * Kode napetosti, ožičenja in navojev so popolnoma zamenljive z direktno delujočimi serijami, združljivimi nadomestnimi deli za tuljave

  3. Temeljne prednosti

     -- Izjemno velika ravna izvrtina za visok srednji pretok, ultra nizke izgube tlaka v cevovodu, idealna za centralizirano oskrbo z vodo/zrakom po celotni liniji

     -- Tuljava z majhno močjo poganja ohišje ventila z veliko izvrtino, nizek dvig temperature pri 24-urnem neprekinjenem delovanju, učinkovitost proti opeklinam

     -- Širok pretočni kanal, ki ga ni enostavno zamašiti, podpira kroženje industrijske hladilne vode z drobnimi suspendiranimi nečistočami

     -- En pilotni ventil lahko nadomesti več majhnih neposrednih ventilov, poenostavi postavitev glavnega cevovoda in zmanjša stroške nabave

  4.Scenariji uporabe

     Krmiljenje glavnega vodnega tokokroga za veliko opremo za čiščenje z razpršilom na tekočem traku, popolno praznjenje stroja in izklop glavnega zračnega cevovoda zračnega kompresorja, zbiralne cevi z velikim pretokom krožnega hladilnega sistema, oprema za pripravo vode, glavno stikalo za splošno tekočino za pakiranje hrane in kemično opremo.

Univerzalne skupne osnovne funkcije (neposredno + pilotno upravljanje)

  1.Enotna NC normalno zaprta funkcija (tovarniško privzeto)

     Samodejni izklop ob izpadu električne energije, učinkovito preprečevanje prelivanja, puščanja vode/zraka med izklopom opreme za večjo varnostno zaščito sistema.

  2. Dvojni neobvezni tesnilni materiali

     -- Standardna nitrilna guma NBR: univerzalna za čisto vodo, stisnjen zrak in mazalno olje v splošnih delovnih pogojih

     -- Izbirni EPDM etilen propilen: odporen na vročino, šibko kislino in alkalije, namenjen za vročo vodo, čisto tekočino za živila in opremo za luženje

  3. Univerzalne združljive tuljave z več specifikacijami

     Popolna pokritost z izmenično in enosmerno napetostjo, izolirana tuljava z majhno močjo, ki podpira dolgoročno neprekinjeno napajanje; dvojne sheme ožičenja (vtičnica DIN / vodoodporen vodnik), ki se prilagajajo ožičenju opreme v notranjih prostorih in na prostem.

  4.Več mednarodnih standardov za izvozne niti

     Tri možnosti navojev: PT britanski konus, G vzporedni BSPP, NPT ameriški navoj, ujemanje domače opreme za avtomatizacijo in izvozne zahteve čezmorske proizvodne linije.

  5. Univerzalna montaža brez gravitacije

     Telo ventila je mogoče namestiti navpično, vodoravno ali obrnjeno, ne da bi to vplivalo na zmogljivost odpiranja/zapiranja, kar je popolno za kompaktno postavitev omare.

  6. Popolna prilagoditev stopnje tlaka

     Serija Direct podpira standardne / visokotlačne / izjemno visoke tlake / velike pretočne prilagojene različice; Pilotna serija se izvorno prilagaja običajnemu industrijskemu območju tlaka tekočine 0,05~1,0 MPa.

Enotna tabela splošnih tehničnih specifikacij

Primerjalna tabela popolne izbire neposrednega v primerjavi s pilotnim upravljanjem

Segmentirani tipični scenariji uporabe

  1. 2W neposredno delujoča NC uporabna polja

     -- Enotočkovno vbrizgavanje hladilnega olja in mikro sprej za majhna CNC obdelovalna orodja, preprost nadzor mikro tekočine na postaji

     -- Vakuumska pomožna oskrba z vodo in vklop/izklop majhne pnevmatske veje za opremo za avtomatizacijo 3C

     -- Mala ultrazvočna čistilna oprema, laboratorijske zanke za nadzor mikro tekočin

     -- Podružnica za vzdrževanje opreme, enotočkovno stikalo voda/plin za majhne napeljave

  2. 2W Pilotno upravljana NC ustrezna polja

     -- Popoln izpust stroja iz zračnega kompresorja, zaporni ventil glavnega zračnega cevovoda delavnice

     -- Krmiljenje glavnega vodnega tokokroga za veliko opremo za čiščenje z razpršilom na tekočem traku

     -- Krožni sistem za pripravo vode, industrijske hladilne cevi z velikim pretokom

     -- Glavno stikalo za tekočino z velikim premerom za pakiranje hrane in celotno kemično opremo

Osnovna pravila za presojo izbire

     -- Tlak vode/zraka v cevovodu pod 0,05 MPa, prekinitveni mikro medij, vakuumsko vezje → Izbrati je treba 2W neposredno delujočo vrsto

     -- Velikost cevi ≥G1/2, prenos visokega pretoka glavne cevi, dolgoročno stabilen tlačni cevovod → Izberite 2W pilotni tip

     -- Delovni pogoji vroče vode, prečiščene vode, šibko kisle tekočine: pri oddaji naročil navedite tesnilo EPDM za živila

     -- Centralizirano ožičenje znotraj nadzorne omare stroja: dajte prednost vrsti ožičenja vtičnice DIN; Zunanja pršilna in vlažna oprema izberite I vodotesno žično vrsto

     -- Visokotlačni vodni krog in postaje z visokim pretokom lahko izberejo prilagojena telesa ventilov s pripono H/L/T

Ustrezne celovite rešitve pnevmatskih in tekočinskih vezij

  1. Majhen hladilni vejni krog

     Enota za servisiranje zraka AFC → 3/2 elektromagnetni ventil serije 3V → plastične cevi PU → 2W ventil z neposrednim delovanjem (nadzor vklopa/izklopa kroga hladilne vode)

  2. Celotno vezje glavnega zbiralnika vode stroja

     Rezervoar za vodo/glavna cev zračnega kompresorja → 2W pilotski ventil z veliko izvrtino → odcep dovoda do vsake postaje razpršilni cevovod

  3. Tokokrog delavnice za tekočine, odporne na eksplozije

     Enota za obdelavo vira zraka, odporna proti eksploziji → pilotni ventil 2 W s prilagojeno tuljavo, odporno proti eksploziji, ki se ujema s cevovodi za samodejno krmiljenje, odpornimi proti eksploziji

Povzetek v enem stavku

     Medeninasti 2/2-smerni normalno zaprt elektromagnetni ventil za tekočino serije SOLH 2W zagotavlja majhno neposredno delujočo varianto brez tlaka in pilotno vodeno varianto z nizko porabo in velikim pretokom, z izbirnim tesnilom za živila NBR/EPDM, združljivostjo z več navoji in več napetostmi, ki se pogosto uporablja za samodejno krmiljenje zapiranja vode, zraka, olja na obdelovalnih strojih, linijah za pranje pršil, obdelavi vode in pakiranju hrane oprema za avtomatizacijo tekočin.
