Elektromagnetni ventil serije 5V | 5/2 in 5/3 potni visokofrekvenčni pnevmatski regulacijski ventil nizke moči

Znamka: SOLH by Richge Technology | Popolnoma združljiva zamenjava za vrhunski elektromagnetni ventil serije AirTAC 5V

1. Pregled izdelka

     Serija SOLH 5V je vrhunski 5-portni pnevmatski smerni elektromagnetni ventil, ki je popolnoma zamenljiv z originalno serijo 5V AirTAC. Pokriva5/2 način dvopoložajni in5/3 način tri položaj funkcionalne vrste. Sprejema napredno drsno strukturo tuljave z zasnovo tuljave z nizko porabo energije in ima izjemno dolgo življenjsko dobo, stabilno visokofrekvenčno preklapljanje in nizko stopnjo napak. Z notranjo pilotno izpušno strukturo in stopnjo zaščite IP65 je prijazen do čistih delovnih okolij, kot so elektronika, hrana in zdravljenje. Profesionalno se uporablja za batno krmiljenje dvodelujočih valjev in je prednostni osrednji regulacijski ventil za avtomatizirane pnevmatske sisteme visokega standarda.

  1.1 Osnovna vrata in definicija funkcij

     • 5-portna konfiguracija: P (glavni vstop zraka), A/B (dvojni delovni izhodi), R/S (dvojni neodvisni izpušni priključki)

     • 5/2 stranski dvopoložaj: Funkcija obračanja v eno smer, dopolnjuje nadzor cikla iztegovanja in umika cilindra

     • 5/3 pot tri pozicije: Opremljen s srednjim nevtralnim položajem, podpornim zadrževanjem zaustavitve cilindra, vzdrževanjem tlaka in popolno ponastavitvijo izpušnih plinov

     • Osnovna aplikacija: Specializirano za krmiljenje izmeničnega delovanja s polnim hodom vseh dvodelujočih pnevmatskih cilindrov

2. Osnovna klasifikacija izdelkov in funkcionalna logika

  2.1 5/2 potni dvotočkovni elektromagnetni ventil

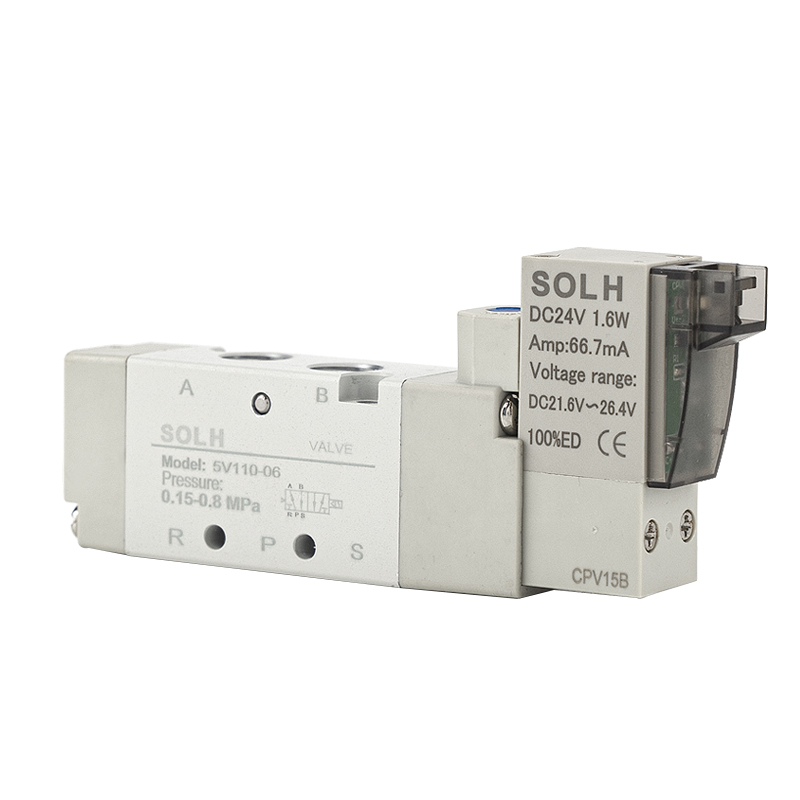

     • Eno električno krmiljenje (5V110/210/310): Elektrificirano za smerno preklapljanje, samodejna ponastavitev vzmeti ob izklopu, primerno za konvencionalno vrtljivo krmiljenje

     • Dvojni električni nadzor (5V120/220/320): Elektrificiran za popolno vzvratno delovanje, pomnilnik stanja izklopa in samodržanje, primerno za delovne pogoje z dolgotrajnim zaklepanjem položaja

  2.2 5/3 potni tritočkovni elektromagnetni ventil (dvojno električno krmiljenje)

     Tri izbirne centralne nevtralne funkcije za izpolnjevanje različnih zahtev procesa na kraju samem:

     • 30C (centralno zaprto): odprtina P v osrednjem položaju zaprta, vrata A/B komunicirajo z izpušnimi odprtinami R/S, kar omogoča zaustavitev valja in zadrževanje tlaka v katerem koli položaju giba

     • 30E (centralni izpuh): odprtina P v osrednjem položaju zaprta, dvojna vrata A/B popolnoma izčrpana, jeklenka se hitro ponastavi brez preostalega tlaka

     • 30P (zadrževanje centralnega tlaka): Vrata P v osrednjem položaju komunicirajo z vrati A/B, izpušne odprtine R/S so zaprte, vzdržuje stabilen tlak v cevovodu sistema

3. Glavni modeli, parametri kalibra in pretoka

4. Osnovni tehnični parametri

5. Hitra razlaga kodiranja modela

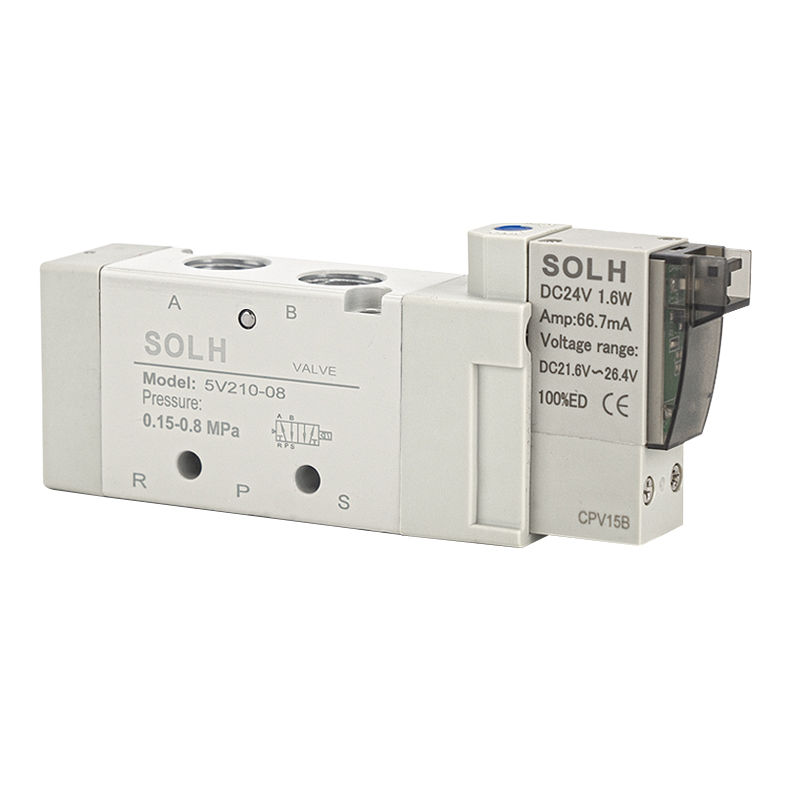

     Kot standardni primer vzamemo 5V210-08 DC24V

     • 5V: koda serije za 5-portni 2/3 položajni pnevmatski elektromagnetni ventil

     • 2: specifikacija serije 200, ki ustreza glavnim kalibrom G1/8 in G1/4

     • 10: enojno električno krmiljenje 2-pozicijskega tipa;20 = dvojni električni krmilni tip;30C/E/P = 3-položajni centralni funkcionalni tip

     • 08: Vmesniški kaliber G1/4;06 = G1/8;M5 = navoj mikro M5

     • DC24V: Nazivna napetost;B pomeni DC24V,A pomeni AC220V, na voljo je več možnosti napetosti

6. Glavne prednosti izdelka

     • Nizka moč in izjemno dolga življenjska doba: Energijsko varčna tuljava z nizko močjo 0,9 W zmanjša porabo energije pri dolgotrajnem delovanju. Sprejema visoko natančno tesnilno strukturo tuljave z nizko odpornostjo proti trenju, podpira več kot 30 milijonov stabilnih preklopnih ciklov in zmanjša kasnejšo pogostost vzdrževanja.

     • Izjemno hiter visokofrekvenčni odziv: Optimizirana zasnova notranjega zračnega prehoda doseže odzivni čas preklopa v 0,05 sekunde, kar se popolnoma prilagaja zahtevam visokofrekvenčnega cikličnega delovanja avtomatiziranih proizvodnih linij.

     • Prilagodljivost čistemu okolju: Vgrajena centralizirana notranja pilotna izpušna struktura preprečuje zunanje onesnaženje zaradi prelivanja nafte in plina, kar v celoti izpolnjuje standarde čiste proizvodnje brez prahu v elektronski, živilski in medicinski industriji.

     • Močna integracija in priročno odpravljanje napak: Podpora integrirani namestitvi razdelilnega ventila za prihranek prostora za opremo. Opremljen z ročnim gumbom na ohišju ventila, ki olajša odpravljanje napak pri enem ventilu in poskusno delovanje opreme.

     • Stabilna in vremensko odporna zmogljivost: Široko temperaturno prilagajanje in stopnja zaščite pred prahom in vodo IP65, stabilno delovanje v zapletenih notranjih in zunanjih industrijskih okoljih.

7. Tipični scenariji uporabe

     • Dvostransko delujoč cilindrični izmenični nadzor: Pogosto se uporablja za samodejno rokovanje, potiskanje materiala, vpenjanje vpenjal, rotacijsko pozicioniranje in druga pnevmatska izmenična dejanja.

     • Avtomatizirane proizvodne linije visokega standarda: Uporablja se za avtomobilske varilne linije, tesnjenje in rezanje embalaže, elektronsko površinsko montažo, polnjenje hrane in drugo opremo za natančno avtomatizacijo.

     • Visokofrekvenčni in čisti delovni pogoji: Prednostna vrsta ventila za industrijske scenarije, ki zahtevajo pogosto obračanje, ničelno onesnaženje in dolgoročno stabilno neprekinjeno delovanje.

8. Razlika pri izbiri: elektromagnetni ventil serije 5V proti seriji 4V

Povzetek v enem stavku

     Serija SOLH 5V je vrhunski 5/2 in 5/3 potni pnevmatski elektromagnetni ventil z nizko porabo energije, izjemno dolgo življenjsko dobo in hitrim visokofrekvenčnim preklapljanjem. S čistim notranjim izpuhom ter zasnovo, odporno na vodo in prah IP65, je optimalen krmilni ventil z jedrom za dvojno delujoče cilindre in čiste avtomatizirane pnevmatske sisteme visokega standarda, popolnoma združljiv z originalno serijo 5V AirTAC.
