3/2-potni pnevmatski elektromagnetni ventil serije 3V | Neposredno in pilotno upravljan NC/NO krmilni ventil

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in strukturni vmesnik

     Serija SOLH 3V je standard3/2 potni električno krmiljen smerni elektromagnetni ventil na voljo vneposredno delujoči inpilotsko voden strukture. Zasnovan posebej za krmiljenje cilindra z enojnim delovanjem, preklapljanje pnevmatskega tokokroga in regulacijo vakuumskega sistema, zagotavlja dve osnovni konfiguraciji: normalno zaprt (NC) in normalno odprt (NO). S trpežnim ohišjem iz aluminijeve zlitine, kompaktno strukturo, hitrim odzivom in izbirnim zagonom brez tlaka služi kot standardni univerzalni regulacijski ventil za miniaturne pnevmatske avtomatske sisteme.

  1.1 Standardna 3/2-smerna definicija vrat

     • P vrata: Glavni dovod zraka

     • Pristanišče: Delovna odprtina, povezana z enostransko delujočimi pnevmatskimi cilindri ali vakuumskimi šobami

     • R vrata: Izpušna odprtina za zrak, namestite dušilec za zmanjšanje hrupa

  1.2 Pogon in strukturna klasifikacija

     • Način vožnje: Elektromagnetno neposredno delujoče/pilotno vodeno po izbiri

     • Vrsta serije: Neposredno delujoči (3V1/3V2); Pilotno voden (3V100/3V200/3V300)

     • Material telesa: Visoko trdna aluminijeva zlitina, lahka in trpežna

2. Načelo delovanja 3/2 potnega ventila

     Serija 3V ima zasnovo krmiljenja z eno tuljavo, razdeljeno na tipe NC in NO s popolnoma neodvisno delovno logiko, ki se pogosto uporablja za krmiljenje cilindra s samodejnim ponastavitvijo in vakuumskega tokokroga.

  2.1 Normalno zaprt (NC) – najpogostejši tip

  Veljavni modeli: 3V110, 3V210, 3V310

     • Stanje ponastavitve ob izklopu: Ponastavitev vzmeti zatesni vstopno odprtino P; Vrata A komunicirajo z vrati R za izpuh, brez izhodnega tlaka.

     • Delovno stanje ob vklopu: elektromagnetna sila potegne jedro ventila za preklop; Vhod P je povezan z delovno odprtino A za dovod zraka; R izpušna odprtina je popolnoma zaprta.

  2.2 Normalno odprt (NO) tip

  Veljavni modeli: 3V120, 3V220, 3V320

     • Stanje ponastavitve ob izklopu: Vhod P komunicira z delovno odprtino A za neprekinjen dovod zraka; R izpušna odprtina je zaprta.

     • Delovno stanje ob vklopu: vstopna odprtina P je zaprta; Delovni priključek komunicira z priključkom R za razbremenitev tlaka in izpuh.

3. Parametri klasifikacije in specifikacije serije

  3.1 Serija z neposrednim delovanjem (3V1 / 3V2) – zagon brez tlaka

  Osnovna prednost: podpira zagon brez tlaka 0 MPa, izjemno hitro odzivno hitrost (＜0,05 s), stabilno delovanje za nizkotlačne in vakuumske delovne pogoje.

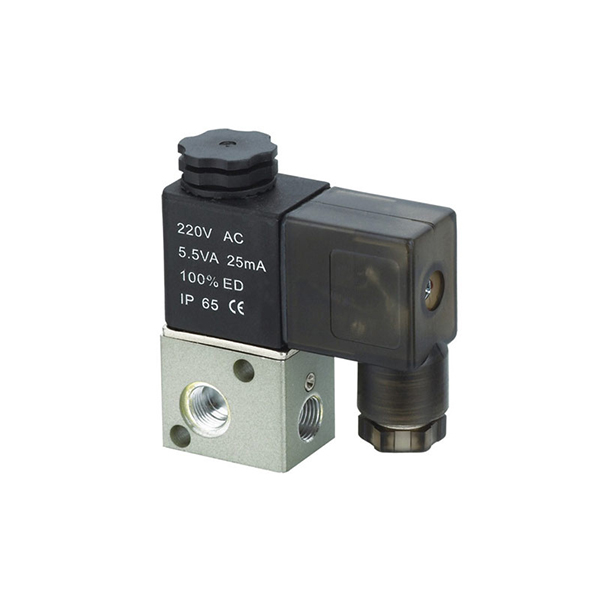

  • 3V1 mikro serija

￮ Velikost vrat: M5, G1/8 (06)

￮ Pretočna površina: 10,2 mm² (CV=0,6)

￮ Tipični model: 3V1-06, 3V1-M5

  • Mini serija 3V2

￮ Velikost vrat: G1/8 (06), G1/4 (08)

￮ Pretočna površina: 17,0 mm² (CV=1,0)

  3.2 Pilotno vodena serija (3V100 / 3V200 / 3V300) – velik pretok

  Osnovna prednost: Velika zmogljivost pretoka in nizka poraba energije; zahteva minimalni zagonski tlak za stabilno preklapljanje, primeren za standardne tlačne pnevmatske tokokroge.

  • Serija 3V100: Velikost vrat M5, G1/8 (06)

  • Univerzalna serija 3V200

￮ Velikost vrat: G1/4 (08)

￮ Pretočna površina: 17,0 mm² (CV=1,0)

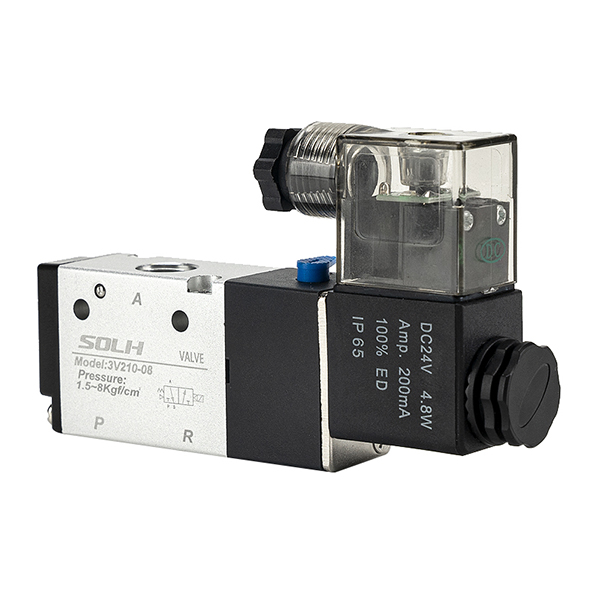

￮ Tipični model: 3V210-08

  • 3V300 serija velikega pretoka

￮ Velikost vrat: G3/8 (10)

￮ Pretočna površina: 28,0 mm² (CV=1,65)

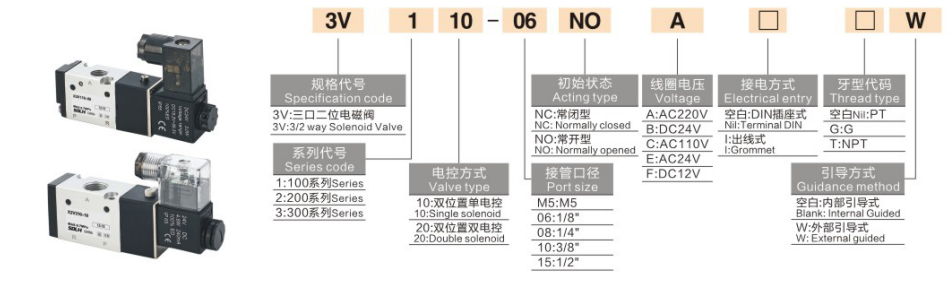

4. Dokončajte pravila kodiranja modela in primere naročil

  1. Logika kodiranja: 3V [Koda serije] [Koda funkcije] - [Velikost vrat] [Koda napetosti] [Koda ožičenja]

 2. Primeri standardnega naročila

     • 3V210-08-B: 3/2 način, NC tip, G1/4 vrata, DC24V, DIN priključek

     • 3V1-06-A: 3/2 smerni, NC tip, G1/8 vrata, AC220V

5. Osnovni tehnični parametri

6. Glavne prednosti izdelka

     • Namenska 3/2 smerna zasnova: Popolnoma se ujema z enosmerno delujočimi cilindri s povratno vzmetjo, izključno za pnevmatsko izvedbo vpenjanja, dviganja in ponastavitve.

     • Dvojni načini dela: Izbirni normalno zaprt (ponastavitev ob izklopu) in normalno odprt (delovanje ob izklopu) za prilagajanje različni logiki procesa.

     • Možnosti dvojnega pogona: tip z neposrednim delovanjem podpira zagon brez tlaka za scenarije vakuuma/nizkega tlaka; pilotsko vodeni tip omogoča velik pretok in stabilno delovanje pri nizki moči.

     • Kompakten in vzdržljiv: Mini integrirana struktura, odlično tesnjenje, dolga življenjska doba in dizajn brez mazanja.

     • Prilagodljiva električna konfiguracija: Specifikacije več napetosti (AC220V/110V/24V, DC24V/12V) in načini dvojnega ožičenja izpolnjujejo globalne zahteve glede ujemanja.

     • Visoka združljivost: Enaka namestitvena velikost kot pnevmatski krmilni ventili 3A in ročni vlečni ventili 3L, ki podpirajo neposredno zamenjavo in nadgradnjo.

7. Tipični scenariji uporabe

     • Avtomatsko krmiljenje enostransko delujočih cilindrov (vpenjanje, dviganje, mehanizem za ponastavitev vzmeti)

     • Preklop generatorja vakuuma in sistema vakuumske sesalne šobe (neposredno delujoči tip podpira nadzor negativnega tlaka)

     • Nadzor vklopa in izklopa pnevmatskega tokokroga, varnostna zapora opreme, vrtljivo delovanje majhnega aktuatorja

     • Neposredna zamenjava za zračno krmiljene ventile 3A in ročno upravljane ventile 3L v standardnih pnevmatskih sistemih

Povzetek v enem stavku

     Serija SOLH 3V je standardni 3/2-smerni elektromagnetni smerni ventil z NC/NO dvojnimi načini in neposrednimi/pilotnimi dvojnimi pogonskimi strukturami, ki se profesionalno uporabljajo za krmiljenje pogona cilindrov z enojnim delovanjem in vakuumskega tokokroga ter služijo kot glavna krmilna komponenta za miniaturne pnevmatske avtomatske sisteme.
