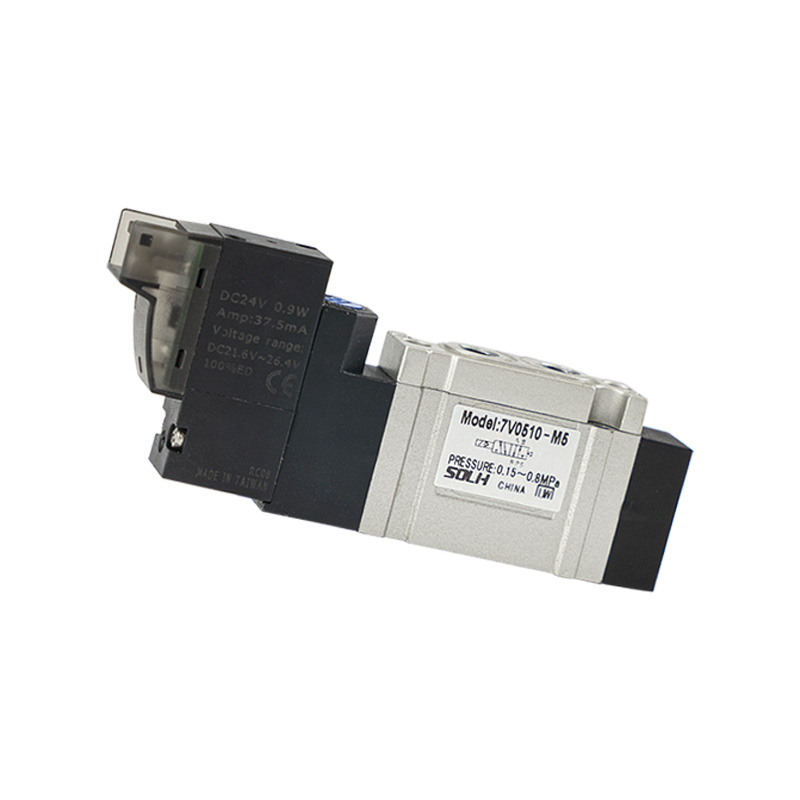

Kompaktni elektromagnetni ventil 5/2 in 5/3 s pilotnim upravljanjem serije 7V

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija SOLH 7V je kompakten krmilno voden smerni elektromagnetni ventil, ki pokriva 5/2- in 5/3-potne funkcije, posebej zasnovan za splošna standardna pnevmatska vezja. S sprejetjem notranje centralizirane izpušne strukture z optimiziranim pretočnim kanalom zagotavlja izjemno veliko pretočno zmogljivost, hiter odziv preklapljanja in nizko porabo energije. Uporablja se lahko samostojno ali sestavljeno v razdelilne ventile za centraliziran nadzor več jeklenk.

Osnovna struktura in funkcionalna klasifikacija

 1. Opredelitev funkcije vrat in položaja:

   1.1 5/2 potni elektromagnetni ventil: 1 dovod P, 2 delovni odprtini A/B, 2 izpušni odprtini R/S

     -- 10 pripona: povratna vzmet z enim tuljavnim elektromagnetom

     -- 20 pripona: Dvojna tuljava z dvojnim elektromagnetnim zaskokom

   1.2 5/3 potni elektromagnetni ventil z dvojno tuljavo (3 funkcije sredinskega jedra)

     -- 30C Sredinsko zaprto: vsa vrata so popolnoma zaprta na sredini, da zaklenejo pritisk v cilindru za držanje vpenjanja

     -- 30E sredinski izpuh: A & B povezana z izpušnim sistemom R/S za varno sprostitev preostalega tlaka

     -- 30P osrednji tlačni dovod: P priključen na A in B, obe strani cilindra vzdržujeta zračni tlak

  2. Pogon in strukturna značilnost

     -- Vrsta pogona: pilotno vodena zasnova, nizek zagonski tlak, izjemno hiter odziv in velik pretok

     -- Notranji centraliziran izpušni plin: pilotni zrak se enakomerno izčrpa prek glavnih izpušnih odprtin R/S, čiste in urejene cevi brez razpršenega pilotnega izpuha

Tabela velikosti serije in parametrov pretoka

Univerzalne splošne tehnične specifikacije

     -- Območje delovnega tlaka: 0,15 ~ 0,8 MPa

     -- Preizkusni tlak: 1,2 MPa

    -- Delovna temperatura: -20 ℃ ~ +70 ℃ (brez zaledenitve v dovodu zraka)

     -- Preklopni odzivni čas: ≤50 ms

     -- Največja delovna frekvenca: 5 Hz

     -- Poraba energije tuljave: DC = 0,7 W; AC = 1,1VA

     -- Standardne možnosti napetosti

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Stopnja zaščite: IP40 odporen na prah

     -- Material ohišja ventila: tlačno lita aluminijeva zlitina

Popolno pravilo poimenovanja modela

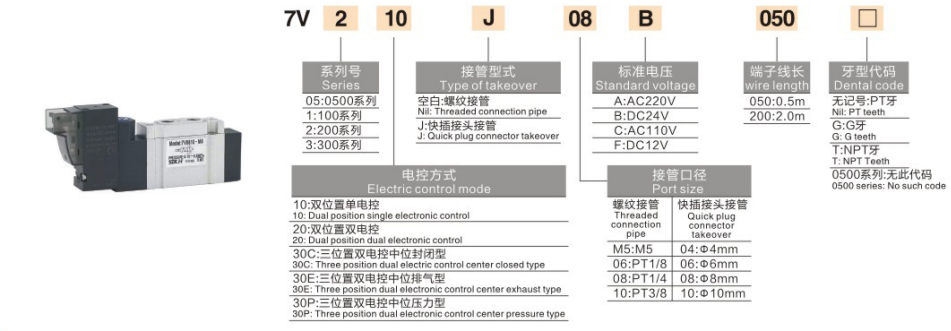

  1. Primer modela: 7V210J08B050

     -- 7V: koda serije za pilotno voden kompaktni elektromagnetni ventil 5/2 in 5/3

     -- 2: Koda velikosti (2 = serija 7V200, vrata 1/4")

     -- 10/20/30C/30E/30P: funkcija vezja

        10=5/2 ena tuljava; 20=5/2 dvojna tuljava; 30 serij = 5/3 tripoložaj

     -- J: Obrazec za povezavo vrat; J = vtisni hitri priklop, prazen = standardni navojni priključek

     -- 08: Koda velikosti vrat (08 = 1/4")

     -- B: Koda napetosti tuljave (B=DC24V, A=AC220V)

     -- 050: Koda dolžine kabla (050 = kabel 0,5 metra)

Skupni standardni referenčni modeli

  1. 5/2 serije z dvema položajema

     -- Povratna enojna vijačna vzmet: 7V110-06 (1/8", DC24V)

     -- Zapah z dvojno tuljavo: 7V220-08 (1/4", AC220V)

  2. 5/3 serije s tremi položaji

     -- Sredinski zaprti pritisk: 7V130C-06

     -- Sprostitev sredinskega izpušnega tlaka: 7V230E-08

     -- Sredinski dvojni priključek pod pritiskom: 7V330P-10

Glavne prednosti izdelka

  1. Izboljšana zmogljivost visokega pretoka

     -- Optimizirana notranja poenostavljena zasnova vodila, zmogljivost pretoka se je povečala za približno 30 % v primerjavi s tradicionalnimi elektromagnetnimi ventili serije 4V, kar omogoča hitrejše podaljšanje in umikanje cilindra.

  2. Prilagodljiva večsmerna namestitev in možnosti dvojnih vrat

     -- Podpira vodoravno in navpično montažo; dva načina povezovanja: standardni navojni priključek ali hitri vtični priključek za hitro montažo cevi.

  3. Integrirana modularna zasnova razdelilnika

     -- Združljivo z osnovo razdelilnega ventila z več postajami, več ventilov, zloženih skupaj, da prihranite prostor za namestitev v omari in poenostavite postavitev glavne zračne cevi.

  4. Tuljava z izjemno nizko močjo

     -- Zasnova tuljave z nizko močjo zmanjšuje nastajanje toplote, kar je primerno za dolgoročne neprekinjene delovne pogoje z manjšo porabo energije.

  5. Izjemno dolga življenjska doba

     -- Natančna notranja tuljava in tesnilna struktura, stabilno delovanje do milijonov preklopnih ciklov z minimalnim vzdrževanjem.

Povzetek v enem stavku

     Kompaktni pilotno vodeni elektromagnetni ventil SOLH 7V pokriva polne 5/2 različice z enojno/dvojno tuljavo in 5/3 tri osrednje funkcijske različice s popolnimi velikostmi odprtin M5~3/8", ki se ponaša s 30% višjim pretokom od običajne serije 4V, nizko porabo energije in zasnovo, ki jo je mogoče zložiti na razdelilnik kot univerzalni smerni regulacijski ventil za vse standardne avtomatizirane pnevmatske tokokroge.
