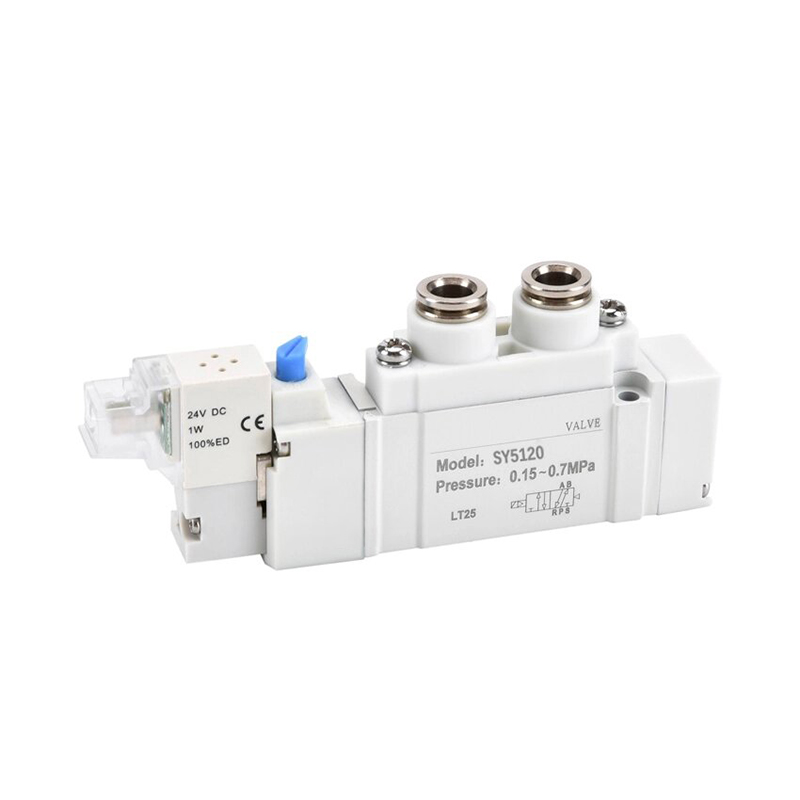

5-portni elektromagnetni ventil s pilotnim upravljanjem serije SY

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija SOLH SY je glavni pilotno voden 5-portni elektromagnetni ventil z ultra kompaktnim ohišjem, ultra nizko porabo energije in močno nadgrajeno pretočno zmogljivostjo. Služi kot osrednja usmerjevalna krmilna komponenta za recipročno premikanje cilindrov in pnevmatsko preklapljanje tokokrogov na vsej avtomatizirani proizvodni opremi, ki je popolnoma zamenljiva z originalno serijo SMC SY.

Razvrstitev celotne serije po velikosti in obseg ujemanja

Univerzalne osnovne tehnične specifikacije

  1. Vrste vezij:

     -- 5/2-smerni (enojna povratna vzmet / dvojna zaskočna tuljava);

     -- 5/3-potni (3 sredinske funkcije: sredinsko zaprto / sredinski izpušni plin / sredinski tlačni dovod)

  2. Območje delovnega tlaka

     -- Notranji pilot: 0,1 ~ 0,7 MPa

     -- Zunanji pilot (združljiv z vakuumom): -100 kPa ~ 0,7 MPa

  3. Delovna temperatura: -10 ~ 50 ℃ (brez zaledenitve v viru zraka)

  4. Poraba energije tuljave: standardna tuljava 0,35 W; energijsko varčna tuljava nizke moči samo 0,1 W

  5. Stopnja zaščite: vtični konektor IP65; montažna podlaga razdelilnika IP67

  6. Življenjska doba storitve: kolut za tesnjenje vrzeli do 200 milijonov ciklov; elastično tesnilo do 70 milijonov ciklov

  7. Standardne možnosti napetosti: DC12V / DC24V (masovni glavni tok); AC110V / AC220V

Strukturne in jedrne prednosti

  1. Struktura pritrditve razdelilnika s hitrim vtičem

     -- Neposredno pritrditev na osnovo razdelilnika serije SS5Y, hitra montaža in demontaža, enostavno vzdrževanje enega ventila brez razstavljanja celotnega ventilskega otoka.

  2. Izjemno nizka tuljava za varčevanje z energijo

     -- Izbirna 0,1 W tuljava z nizko porabo energije, nizka proizvodnja toplote, popolnoma primerna za dolgoročne neprekinjene delovne pogoje pod napetostjo, močno zniža tovarniško stisnjen zrak in stroške energije.

  3. Zelo optimiziran tekač z visokim pretokom

     -- Notranja poenostavljena zasnova, zmogljivost pretoka se je povečala za približno 80 % v primerjavi z elektromagnetnimi ventili stare generacije, kar omogoča hitrejše iztegovanje/vračanje cilindra brez izgube tlaka.

  4. Vgrajen zaslon pilotnega filtra

     -- Vgrajena drobna filtrirna mrežica na vhodu pilotnega ventila za blokiranje prahu in nečistoč, kar učinkovito zmanjša stopnjo motenj tuljave in podaljša življenjsko dobo.

  5. Večsmerna prilagodljiva postavitev vrat

     -- Zračne odprtine so na voljo na strani/zgoraj/spodaj v treh smereh, prosto prilagodite napeljavo cevi, da se izognete mehanskim motnjam znotraj kompaktnih okvirjev opreme.

  6. Modularna integracija ventilskega otoka

     -- Popolnoma se ujema z razdelilnimi podstavki serije SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realizira centraliziran enoten dovod in odvod zraka, urejeno postavitev ožičenja in prihrani prostor za namestitev v omarici.

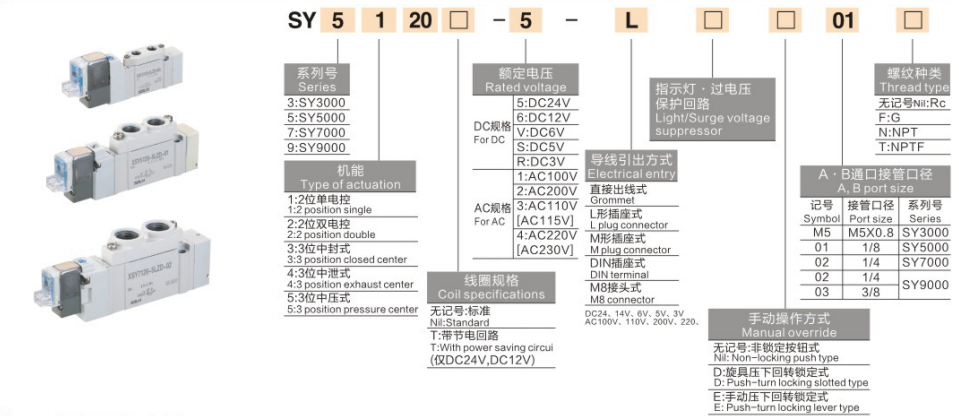

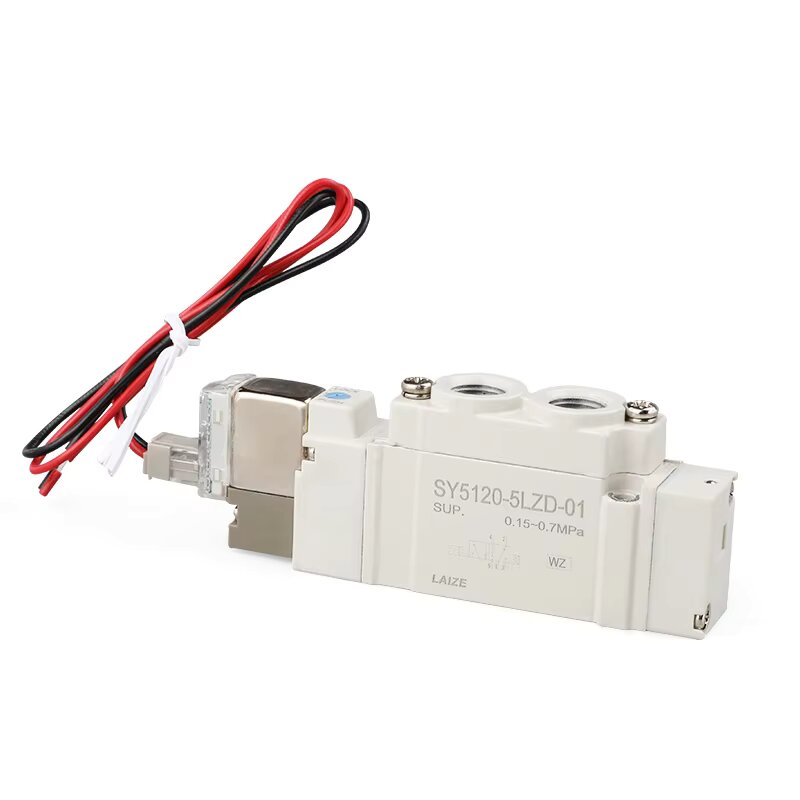

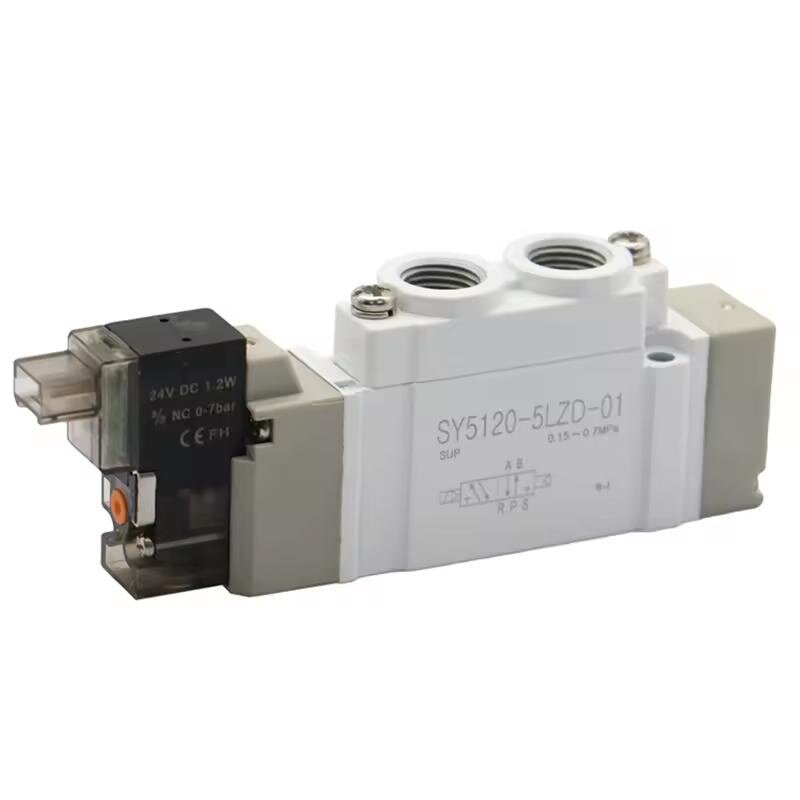

Celotno pravilo kodiranja modela (primer: SY5120-5LZD-01)

  1. SY: Serijska koda pilotno vodenega 5-portnega elektromagnetnega ventila

  2. 5: Številka serije velikosti (5 = srednja serija SY5000)

  3. 1: Funkcijska koda vezja

     1 = 5/2 enojna povratna vzmet;

     2 = 5/2 dvojna zaskočna tuljava;

     3 = 5/3 tripoložajni ventil

  4. 2: Notranja strukturna osnovna koda

  5. 0: Standardna vrsta namestitve na podstavek

  6. 5: Koda napetosti tuljave (5 = DC24V, glavni tok)

  7. LZ: Konfiguracija vtičnice in zaščite

     L = vtičnica v obliki črke L; Z = vgrajen LED indikator + prenapetostno zaščitno vezje

  8. D: ročna preglasitvena koda (delovanje z zaklepnim izvijačem s pritiskom in obračanjem)

  9. 01: Velikost navoja vrat (01 = Rc1/8")

Tipični scenariji industrijske uporabe

     -- Avtomatizirane proizvodne linije za sestavljanje, polprevodniška precizna oprema, pakirni stroji

     -- Avtomobilske proizvodne linije za žigosanje in varjenje, instrumenti za medicinsko testiranje

     -- Pnevmatska robotska prijemala, linearni drsni cilindri, rotacijski indeksni aktuatorji

     -- Preklop cilindra naprej/nazaj, vklop/izklop pnevmatskega tokokroga in regulacija hitrosti

En stavek

     Povzetek Pilotno upravljani 5-portni elektromagnetni ventil serije SOLH SY pokriva obseg polne velikosti SY3000/SY5000/SY7000/SY9000 z energetsko varčno tuljavo 0,1 W, stopnjo zaščite pred prahom in vodoodpornostjo IP65/IP67, 80 % večjim pretokom kot pri starih modelih in združljivostjo z razdelilnikom SS5Y, univerzalnim kompaktnim smernim regulacijskim ventilom za avtomatizacija cilindrov v elektroniki, avtomobilski industriji, embalaži in medicinski opremi.
