Serija VM2 (VM200) srednji 2/3 vratni mehanski ločnični ventil

Blagovna znamka: SOLH by Richge Technology

Pozicioniranje izdelka

     Serija VM2 (VM200) je mehanski loputni ventil srednje velikosti z 2/3 vrati, ki je v celoti zamenljiv s standardnimi modeli SMC. Prevzema zanesljivo tesnilno konstrukcijo lopute in ima izjemno visoko zmogljivost pretoka (Cv≈0,87), univerzalna standardna vrata Rc1/4, robustno industrijsko zgradbo in popolne zamenljive glave aktuatorjev. Je glavni mehanski regulacijski ventil za zaznavanje omejitve giba, ročno upravljanje in preklapljanje zračnega tokokroga na vseh vrstah avtomatiziranih strojev.

Osnovne tehnične specifikacije

  1 Osnovni parametri

     -- Koda serije: VM200 (kratko ime VM2)

     -- Vrste vezij: 2-port (VM22x), 3-port (VM23x, normalno zaprt NC kot standard)

     -- Struktura: direktno delujoča loputa z odličnim tesnjenjem in dolgo življenjsko dobo

     -- Uporabna tekočina: stisnjen zrak, inertni plin

     -- Območje delovnega tlaka: 0 ~ 1,0 MPa (nezdružljivo z vakuumom)

     -- Temperatura okolja in medija: -5 ~ +60 ℃ (zaledenitev ni dovoljena)

     -- Navoj vrat: Rc1/4 (02); neobvezno NPT1/4 (N02), G1/4 (F02)

     -- Zmogljivost pretoka: Efektivna površina preseka 19 mm², Cv = 0,87

     -- Neto teža: standardni model 90 g

     -- Postavitev cevi: stranski priključek (01), spodnji priključek (00)

     -- Zahteva za mazanje: brez mazanja; ISO VG32 mazanje turbinskega olja je neobvezno

  2. Skupne zunanje mere (mm)

     -- Različica stranskih vrat: 17 × 44 × 25

     -- Različica s spodnjimi vrati: 17 × 44 × 30

Definicija vezja in delovna logika (3-port / 2-port)

  1. 3-vratni model (VM23x, najpogosteje uporabljen)

     -- Vrata 1(P): glavni dovod zraka

     -- Vrata 2(A): izhod krmilnega signala

     -- Vrata 3(R): Izpušna odprtina

     -- NC normalno zaprta logika: neaktiviran → P odrezan od A, A povezan z R; Po aktiviranju → P se poveže z A, A prekine izpuh R

  2. 2-vratni model (VM22x)

     -- Vrata 1(P): dovod tekočine

     -- Vrata 2(A): krmilni izhod

     -- Običajno zaprt: zračni kanal se odpre ob pritisku in prekine takoj po sprostitvi

Celoten portfelj zamenljivih glav aktuatorja

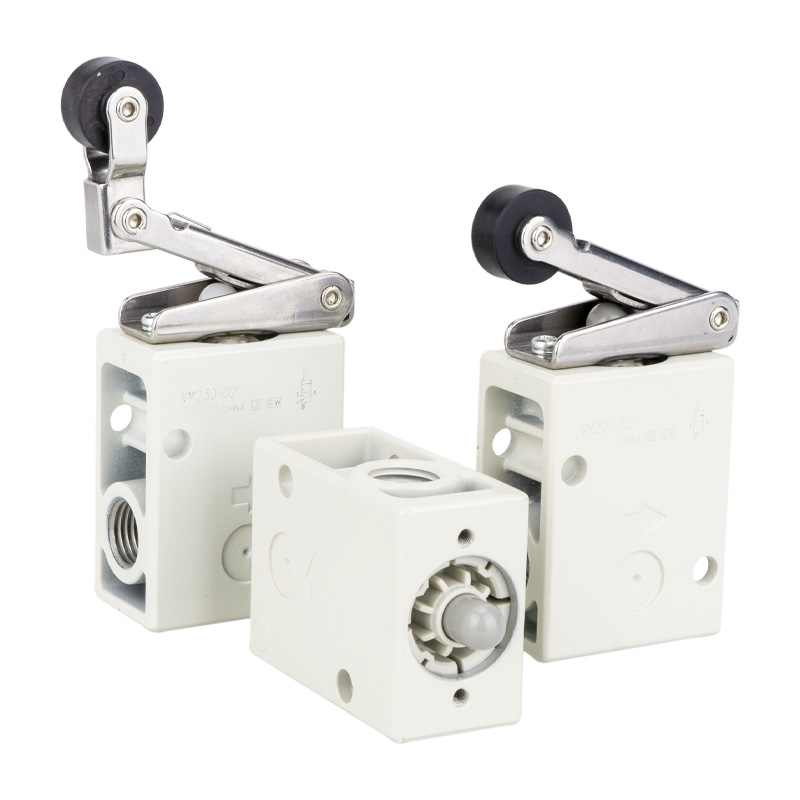

 1. Vrsta valjčne ročice (za zaznavanje meje hoda, najbolj priljubljena)

     -- VM231/221: Standardna POM plastična valjčna ročica

     -- VM231S/221S: valj iz kaljenega jekla za težke delovne pogoje, odporne na obrabo

     -- VM233/223: Enosmerna protiodbojna valjčna ročica

  2. Ravni bat

     VM230/220: Standardni ravni potisni bat

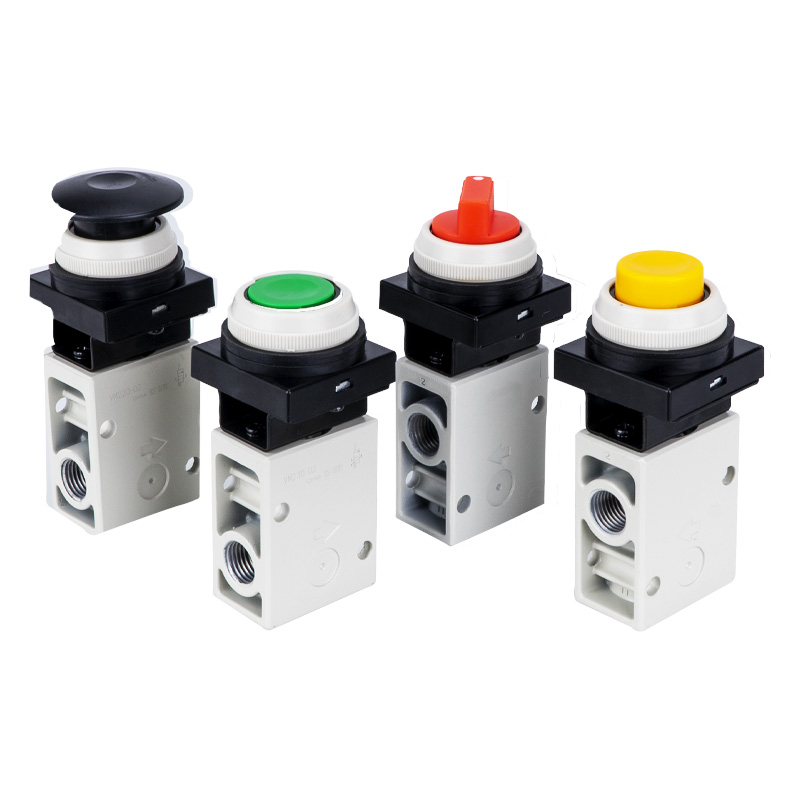

3. Vrsta gumba (za ročno premikanje)

     -- VM232/222: Ravna standardna tipka

     -- VM232Y/222Y: Visoko vidna rumena gobasta glava za zaustavitev v sili

     -- VM232G/222G: zeleni indikatorski gumb

 4. Izbirni posebni aktuatorji

     Tečajna ročica, preklopna ročica, vrtljivi gumb, ki ga je mogoče zakleniti, dvosmerna ročica in druge prilagojene glave sprožilca

 Razlaga kode modela

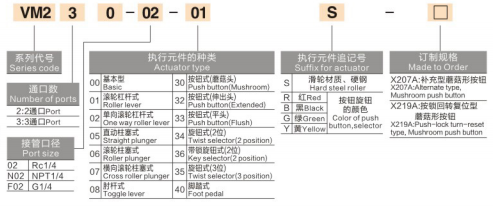

   1. (Primer: VM231-02-01S)

     -- VM231: 3-portno vezje + aktuator ročice

     -- 02: Velikost navoja vrat (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: postavitev stranskih vrat (00 = postavitev spodnjih vrat)

     -- S: valj iz kaljenega jekla (brez pripone = standardni POM valj)

     -- Barvna pripona: A=standardna črna; Y=rumena goba; G=zeleni gumb

  2. Skupni standardni modeli

     -- VM231-02-01A: 3-vratni, POM valj, Rc1/4, stranski priključek (univerzalni univerzalni model)

     -- VM231S-02-01A: 3-vratni, valj iz kaljenega jekla, Rc1/4, stranski priključek (težki delovni pogoji, odporni proti obrabi)

     -- VM230-02-00A: 3-vratni, ravni bat, spodnji priključek

     -- VM232Y-02-01A: 3-vratni, rumeni gobasti gumb za zaustavitev v sili, stranska vrata

Glavne prednosti izdelka

     -- Zmogljivost srednje visokega pretoka: Cv=0,87, skoraj 8-krat večja zmogljivost pretoka kot mini VM1 (Cv=0,11), popolno ujemanje pnevmatskih tokokrogov s srednjim pretokom

     -- Univerzalna vrata Rc1/4: standardna velikost glavnega navoja za opremo za avtomatizacijo z odlično združljivostjo med modeli

     -- Zanesljivo tesnjenje lopute: dobra zračna tesnost, odpornost proti onesnaženju s prahom, hiter odziv in podaljšana življenjska doba

     -- Podpora za dvojno postavitev cevi: možnosti stranskih in spodnjih vrat za prilagodljivo gosto postavitev plošče

     -- Popolna pokritost aktuatorja: valjčna ročica, bat, ploski gumb in gobasta glava so na voljo za pokrivanje mehanskih omejitev, ročnega premikanja in zaustavitve v sili v vseh scenarijih

     -- Robustna konstrukcija za težke obremenitve: kovinsko ohišje ventila; S končnica utrjen jekleni valj je neobvezen za zahtevno industrijsko neprekinjeno delovanje

     -- Zasnova brez mazanja: majhna vzdrževalna obremenitev, čisto in okolju prijazno delovanje zračnega tokokroga

Tipični scenariji uporabe

     -- Zaznavanje omejitve giba opreme: zaznavanje polnega položaja cilindra/drsne mize z valjčnim vzvodom

     -- Ročno vrtljivo krmiljenje: Zagon stroja na mestu in upravljanje plošče s pritiskom na gumb

     -- Varnostna zapora v sili: rumena gobasta glava za hitro prekinitev zračnega kroga

     -- Preklapljanje šablone in vpenjala: krmiljenje pnevmatske zanke za vpenjanje/odpenjanje

     -- Avtomatizirane proizvodne linije: signal za položaj delovne postaje in mehanska varnostna zaklepna vezja

     -- Pakirni, tekstilni in tiskarski stroji: visokofrekvenčne mehanske krmilne zanke

Primerjava izbire: VM1 VS VM2 Hitra referenčna tabela

Povzetek v enem stavku

     Srednje velik mehanski loputni ventil SOLH VM2 je opremljen z univerzalnim priključkom Rc1/4, visoko pretočno zmogljivostjo Cv=0,87, zamenljivimi aktuatorji celotnega obsega in dvojnimi stranskimi/spodnjimi možnostmi cevovoda, ki deluje kot standardni glavni mehanski krmilni ventil za vsa pnevmatska stikalna vezja industrijske avtomatizacije.
