VM1 (VM100) serija mini 2/3 vrat mehanskega ločničnega ventila

Blagovna znamka: SOLH by Richge Technology

 Pozicioniranje izdelka

     Serija VM1 (VM100) je miniaturni mehanski loputni ventil z 2/3 vrati, ki je popolnoma zamenljiv z originalnimi modeli SMC. Ima zanesljivo tesnilno strukturo lopute z ultrakompaktnim in lahkim obrisom, širokim razponom delovnega tlaka, ki zajema vakuum in pozitivni tlak, ter številnimi zamenljivimi glavami aktuatorjev. Pogosto se uporablja za zaznavanje položaja opreme, zaznavanje meje giba, ročno premikanje in preklapljanje majhnega zračnega tokokroga na kompaktnih avtomatiziranih strojih.

Osnovne tehnične specifikacije (serija VM100 / VM1)

  1 Osnovni parametri

     -- Vrste vezij: 2-port (NC / NO), 3-port (NC / N.O.)

     -- Struktura: neposredno delujoča loputa s tesnim tesnjenjem

     -- Uporabna tekočina: stisnjen zrak, inertni plin

     -- Območje delovnega tlaka: -100 kPa ~ 1,0 MPa (združljivo z vakuumom)

     -- Temperatura okolja in medija: -5 ~ +60 ℃ (brez notranjega zaledenitve)

     -- Velikosti navojev vrat: M5, Rc1/8 (NPT1/8 in G1/8 neobvezno)

     -- Kapaciteta pretoka: Cv=0,11, efektivna površina preseka 2,5 mm²

     -- Neto teža: različica stranskih vrat 60 g, različica spodnjih vrat 67 g (ultra lahka)

     -- Možnosti postavitve cevi: stranski priključek, spodnji priključek

     -- Zahteve glede mazanja: delovanje brez mazanja

  2. Splošne dimenzije

     -- Model s stranskimi vrati: 11 × 36 × 16 mm

     -- Model s spodnjimi vrati: 11 × 28 × 25 mm

 Definicija vezja in delovna logika (3-port / 2-port)

   1. 3-portni tip (VM13x, najbolj priljubljen) · Vrata 1(P): dovod zraka

     -- Vrata 2(A): krmilni izhod

     -- Vrata 3(R): Izpušna odprtina

     -- Normalno zaprt NC: neaktiviran → P odrezan od A, A povezan z R

     -- Normalno odprt NO: Neaktiviran → P povezan z A, A odrezan od R

   2. 2-vratni tip (VM12x)

     -- Priključek 1(P): dovod tekočine

     -- Vrata 2(A): krmilni izhod

     -- Normalno zaprta logika: Zračni prehod se odpre ob pritisku, prekine po sprostitvi

Celoten nabor zamenljivih aktuatorskih glav

 1. Osnovni ravni bat

     -- VM130 / VM120: Standardni bat s 4,8 mm gibom

     -- VM130U / VM120U: bat s kratkim gibom 2,5 mm

 2. Vrsta gumba (ročno premikanje)

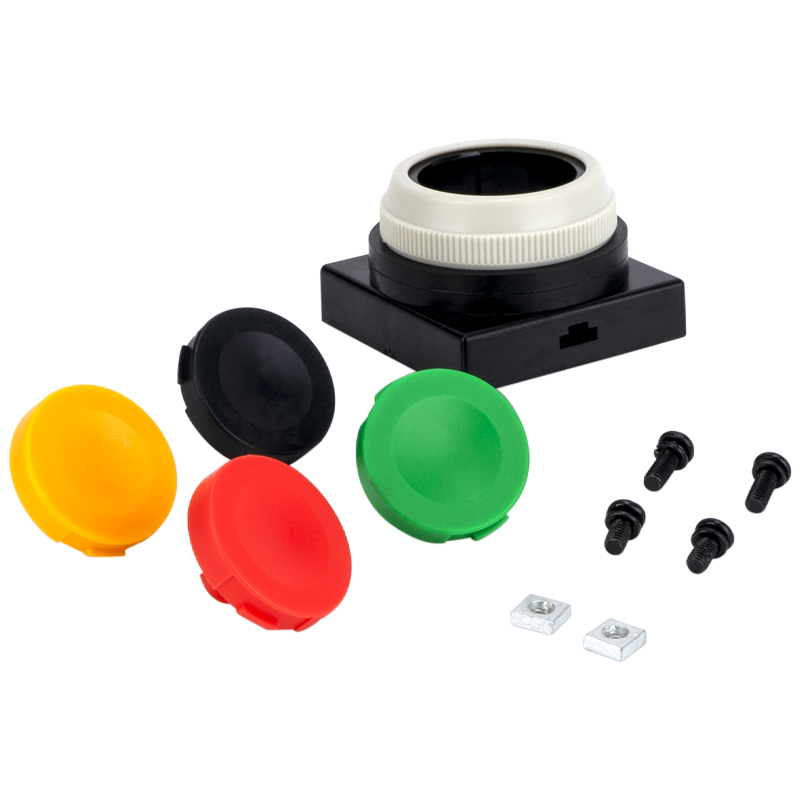

     -- VM132 / VM122: Ravna standardna tipka

     -- VM132Y / VM122Y: Rumena gobasta glava za zaustavitev v sili in visoko vidljivost

     -- VM132G / VM122G: zeleni indikatorski gumb

  3. Vrsta valjčne ročice (zaznavanje giba in meje)

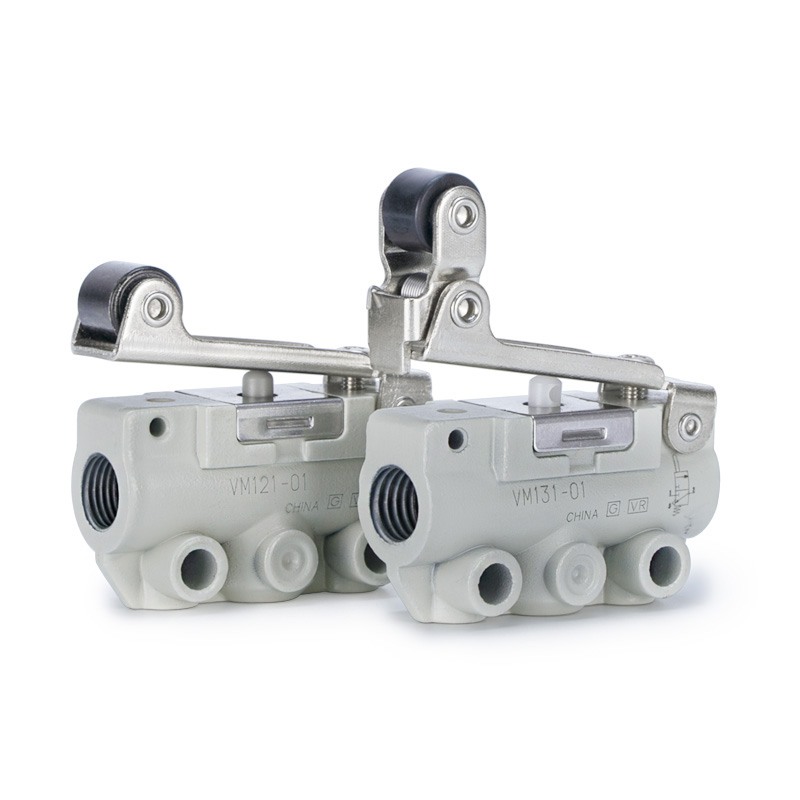

     -- VM131 / VM121: Standardna ravna valjčna ročica

     -- VM131U / VM121U: Valjčna ročica s kratkim hodom

     -- VM133 / VM123: Enosmerna protiodbojna valjčna ročica

  4. Izbirni dodatni aktuatorji

     Tečajna ročica, preklopna ročica, vrtljivi gumb, ki ga je mogoče zakleniti, in bolj prilagojene glave sprožilca

 Razlaga kode modela

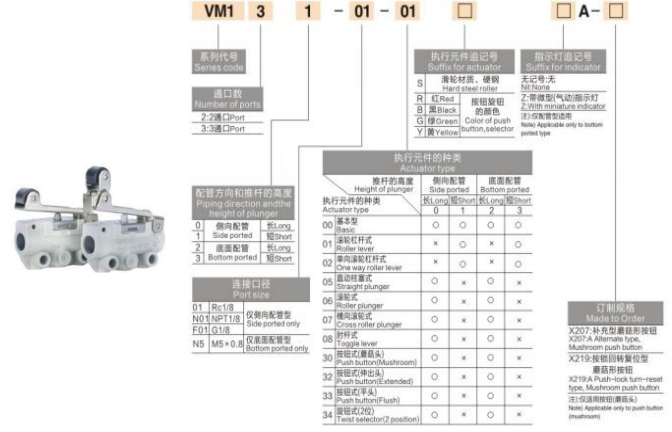

  1.  (Primer: VM131-01-01A)

     -- VM131: 3-portno vezje + aktuator z valjčno ročico

     -- 01: Koda navoja vrat (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: postavitev stranskih vrat (02 = postavitev spodnjih vrat)

     -- Koda pripone: A=standard; Y=rumena goba; G=zeleni gumb; U=kratek hod

  2. Skupni standardni modeli

     -- VM131-01-01A: ročica s 3 priključki, Rc1/8, stranska vrata (najpogosteje uporabljena)

     -- VM132-M5-00A: 3-vratni ploščati gumb, navoj M5, spodnji priključek

     -- VM130U-01-N01Y: 3-vratni kratki bat, NPT1/8, rumena gobasta zasilna glava

Glavne prednosti izdelka

     -- Izjemno majhen in izjemno lahek: samo 60 g z 11 mm ozke širine, kot nalašč za notranjo vgradnjo v stroj in namestitev na gosto zlaganje plošč

     -- Široko univerzalno območje tlaka: združljivo s polnim vakuumom do 1,0 MPa pozitivnega tlaka za večnamensko krmiljenje vezja

     -- Vzdržljiva tesnilna struktura lopute: odlična zračna tesnost, dolga življenjska doba in močna odpornost na onesnaženje s prahom

     -- Fleksibilni cevovodi in montaža: možnosti stranskih/spodnjih vrat, stranska montaža, spodnja montaža, izbirna osnova nosilca (VM1-B)

     -- Zasnova brez mazanja: nizki stroški vzdrževanja in delovanje čiste zračne zanke

     -- Celoten portfelj aktuatorjev: ustreza scenarijem ročnega premikanja, omejitve giba, varnostne zaustavitve v sili in vseh delovnih scenarijev mehanskega sprožilca

Tipični scenariji uporabe

     -- Mejna stikala za gib stroja: zaznavanje povratne informacije o položaju polnega giba cilindra

     -- Ročno premikanje in zagon opreme: ročni preskus zračnih tokokrogov s pritiskom na ploščo

     -- Varnostna zapora in zanke za zaustavitev v sili: Rumeni aktuator gobaste glave za varnost stroja

     -- Mini šablone in vpenjala: pnevmatsko preklapljanje za vpenjanje/odpenjanje

     -- Vakuumska krmilna vezja: stabilno preklapljanje pod -100kPa vakuumskim stanjem

     -- Splošna oprema za avtomatizacijo: mehanski sprožilni zračni signal in povratna vezja za položaj

Povzetek v enem stavku

     Miniaturni mehanski loputni ventil SOLH VM1 ima ultralahko 60 g kompaktno ohišje, zanesljivo tesnjenje lopute, polni vakuum ~ 1,0 MPa delovno območje, dvojno stransko/spodnjo razporeditev vrat in popolne zamenljive glave aktuatorja, ki služijo kot prednostni mehanski sprožilni ventil za krmiljenje zraka za vso majhno avtomatizirano opremo.
