Večstopenjski generator vakuuma serije PBM/PBX

Mini večstopenjski večenergijski vakuumski ejektor serije PBM / PBX | Piab Style zložljivi vakuumski generator

Znamka: SOLH by Richge Technology | Izjemno tanek 2-stopenjski venturijev vakuumski generator, ki ga je mogoče zložiti

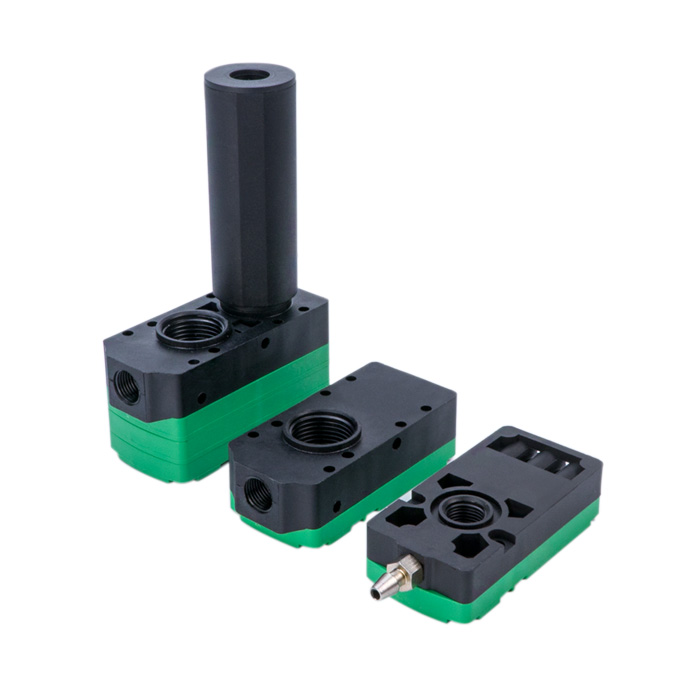

1. Pregled izdelka

   PBM / PBX so mini dvostopenjski difuzijski večstopenjski vakuumski generatorji v stilu Piab, znani tudi kot večenergijski vakuumski generatorji. Imajo modularno zasnovo, ki jo je mogoče zložiti, z ultratankim in lahkim ohišjem. PBM je standardna različica z vgrajenim dušilcem zvoka, medtem ko je PBX sestavljen zunanji tip dušilnika zvoka. Na voljo so tri funkcionalne različice: tip A brez ventila, tip B z dovodnim ventilom, tip C s polnim večenergijskim integriranim modelom.

  Položaj jedra: Kompakten odtis, nizka poraba zraka in velik sesalni pretok. Podpira večplastno zlaganje razdelilnika z neodvisnim nadzorom za več priseskov. Idealno za robote EOAT, paletiranje in porozne obdelovance s penastimi priseski.

      • PBM Standard Mini: Vgrajen dušilec zvoka, tanko ohišje, nizka raven hrupa, primerno za posamezno enoto ali sestavljanje na kup

      • PBX X-mini sestavljeni tip: Odstranljiv zunanji dušilec zvoka, višji končni vakuum, večji pretok in boljše odvajanje toplote, zasnovan za dolgotrajno neprekinjeno delovanje

  Velikostni razredi: 5 / 10 / 20 / 30. Številka predstavlja ekvivalentno nazivno moč vakuumske črpalke (0,05 ~ 0,3 kW). Funkcionalne različice: A osnovni brez ventilov, B integriran dovodni ventil, C poln večenergijski model (dovodni ventil + zaporni ventil + zaznavanje vakuumskega tlaka + nastavljiv vakuumski zaporni dušilec).

2. Pravilo kodiranja modela

  Primer: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM/PBX

￮ PBM: Standardni mini tip z vgrajenim dušilcem zvoka

￮ PBX: Compound X-mini tip z zunanjim dušilcem zvoka

     • 10: koda velikosti (5/10/20/30)

￮ 5: Mikro majhen pretok, drobne komponente

￮ 10: Majhen-srednji pretok, 3C majhni deli

￮ 20: uspešnica s srednjim pretokom, prisesek iz kartona, filma in pene

￮ 30: Velik pretok, porozna plošča z veliko površino in paletiranje

     • A/B/C: Funkcionalna različica

￮ A: Osnovna enota brez ventila, samo ohišje generatorja, krmiljeno z zunanjim elektromagnetnim ventilom

￮ B: Različica z enim ventilom, vgrajen dovodni elektromagnetni ventil, izbirni enosmerni ventil za zadrževanje tlaka, sprostitev naravnega vakuuma

￮ C: Popolna večenergijska različica, dovodni ventil + vakuumski zaporni ventil + digitalno vakuumsko tlačno stikalo + nastavljiv plin za pihanje

     • K1: Koda kombinacije ventilov, K1 = normalno zaprt dovodni ventil + normalno zaprt zaporni ventil

     • 5/6: Napetost tuljave: 5=DC24V, 6=DC12V

     • L/M: Specifikacija vodnika žice

     • FN: Izhod tlačnega stikala (NPN/PNP, enota po izbiri kPa/inHg)

  Primer naročanja: PBM20-C. Opredelitev: standardni vgrajeni dušilec zvoka PBM, velikost 20, poln večenergijski model tipa C, integriran dovodni in zaporni ventil, nastavljiv vakuumski prekinitev in alarm za zaznavanje vakuuma.

3. Osnovna razlika PBM VS PBX

4. Primerjava funkcij različice A/B/C

5. Povzetek tehničnih specifikacij

  Zmogljivost pri napajalnem tlaku 0,5 MPa

6. Vodnik za izbiro

  Izberite PBM ali PBX

     • ✅ PBM: Omejen prostor za namestitev, robot EOAT, redni cikel s prekinitvami, štrleči dušilec zvoka ni potreben

     • ✅ PBX: Penasti prisesek, porozna škatla, dolgo neprekinjeno delovanje, potreben večji pretok in vakuum

  Izberite različico A/B/C

     • ✅ Različica C Multi-Energy: Robotska aplikacija, hitra sprostitev izpihovanja + alarm za zaznavanje manjkajočega dela, reducirni zunanji ventili in cevi (zaželeno)

     • ✅ Različica B: Omejen proračun, brez sproščanja vakuuma z izpihovanjem, obdelovanec se sprosti z lastno težo

     • ✅ Različica A: Fiksna naprava z obstoječim zunanjim elektromagnetnim ventilom, najnižji stroški nabave

  Funkcija zložljivega razdelilnika (ključna prednost PBM/PBX)

     PBM5 lahko zloži do 16 plasti; PBM10 podpira do 12 slojev. PBX ima enako zmogljivost zlaganja. Vsaka plast ima neodvisno vakuumsko vezje brez medsebojnih motenj, ki si deli en glavni dovod zraka. Najboljša izbira za prenosne module z več postajami in z več šobami.

     Material tesnila: NBR za splošne pogoje; FKM za živilsko ali kislinsko/alkalno jedko okolje.

7. Pnevmatski krog za večenergijski model tipa C

     Vir zraka → zračni filter AFC (oljna meglica prepovedana) → regulator tlaka AR → priključek za dovod zraka PBM/PBX-C; Vakuumski priključek → ZFC vakuumski filter → prisesek. Dve signalni žici DC24V se povežeta s PLC-jem: ena za nadzor vakuumske adsorpcije, druga za nastavljivo prekinitev vakuuma pri izpihovanju. Vakuumski povratni signal, ki se uporablja za zaznavanje manjkajočega / padlega obdelovanca.

8. Opombe o delovanju

     • Dovod zraka mora biti suh in filtriran, mazanje z oljno meglo je prepovedano. Umazanija z oljem bo zamašila dvostopenjske šobe.

     • Vakuumski filter ZFC je treba namestiti v vakuumski cevovod. Prah zlahka blokira šobe in zmanjša sesalno silo.

     • PBX zunanji dušilec zvoka mora biti v celoti nameščen; odstranitev povzroča izjemno glasen hrup.

     • Počasi nastavite dušilno loputo vakuumske prekinitve tipa C. Prekomerno odpiranje bo odpihnilo tanko folijo in papirnate obdelovance.

     • Za sestav razdelilnika z več enotami povečajte glavno cev za dovod zraka, da stabilizirate tlak za vse enote.

     • Široka temperaturna toleranca; zagotovite, da na viru zraka pri nizkih temperaturah ne nastane led.
