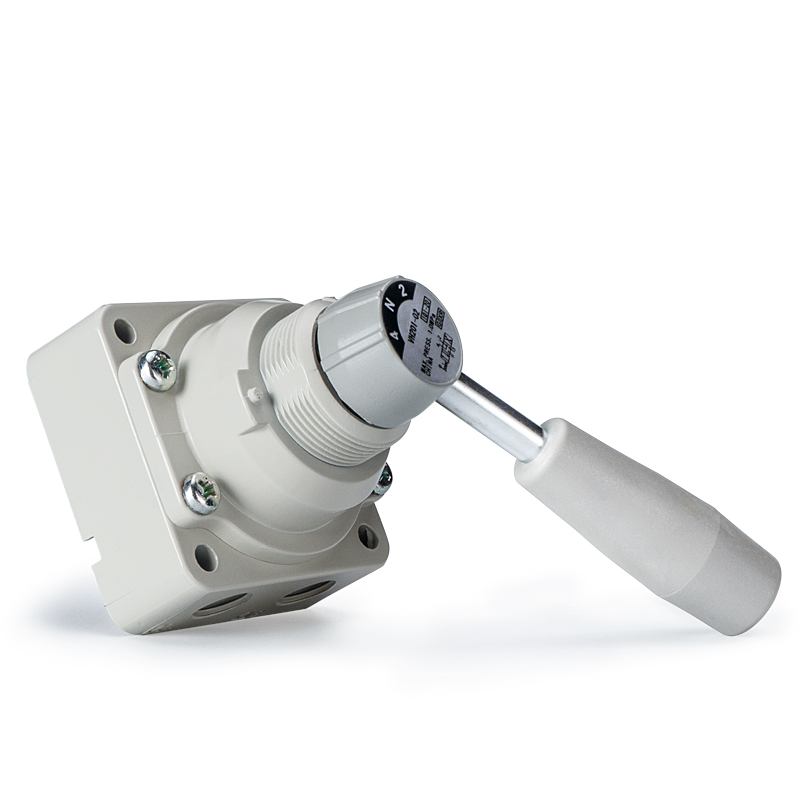

4-smerni ročni rotacijski ventil serije VH

Blagovna znamka: SOLH by Richge Technology

Pozicioniranje izdelka

     Serija VH je 4-smerni ročni vrtljivi ročni ventil, ki se upravlja z vrtenjem ročaja za 90° za preklop zračnih krogov. Široko se uporablja za ročno spreminjanje smeri, zagon opreme, zaustavitev v sili in preklapljanje zračnega vira v pnevmatskih sistemih, odlikuje pa ga preprosta mehanska struktura, stabilna zanesljivost in jasen vizualni prikaz položaja.

Osnovna struktura in princip delovanja

     -- Vrsta ventila: 4-potni ročni rotacijski ventil

     -- Način delovanja: vrtenje ročaja za 90° za preklop položaja

     -- Opredelitev vrat: P dovodni vhod, A/B delovna izhodna vrata, R izpušna odprtina

     -- Tri standardne sredinske funkcije:

        1. Sredinsko zaprto (model 200/210): vse odprtine so zatesnjene na sredini za vzdrževanje tlaka v jeklenki

        2. Sredinski izpuh (model 201/211): odprtina A & B povezana z izpuhom za popolno sprostitev tlaka

        3. 2-položaj (model 202/212): Brez sredinskega položaja, samo dve stanji P→A / P→B

     -- Struktura tesnjenja: Natančno rotacijsko tesnilo z izredno majhnim notranjim puščanjem

     -- Možnosti namestitve: stranske cevi / spodnje cevi; montaža na panel / neposredna montaža na telo ventila.

Popolne tehnične specifikacije

  1. Univerzalni splošni parametri

     -- Uporabna tekočina: stisnjen zrak

     -- Preizkusni tlak: 1,5 MPa

     -- Največji delovni tlak: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Temperatura okolja in medija: -5 ~ +60 ℃ (zaledenitev ni dovoljena)

     -- Kot obratovanja: 90°

     -- Zahteva za mazanje: brez mazanja; ISO VG32 mazanje turbinskega olja je neobvezno

     -- Material: ohišje ventila – cinkova zlitina / tlačno lit aluminij; ročaj – inženirska smola

  2. Tabela parametrov velikosti serije in vrat

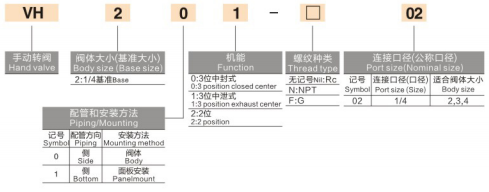

Razlaga kode modela

  1. Primer: VH210-02

     -- VH: koda osnovne serije

     -- 2: Koda velikosti (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Postavitev cevi (0 = stranski priključek, 1 = spodnji priključek)

     -- 0: Sredinska funkcija (0=sredinski zaprt, 1=sredinski izpuh, 2=2-položaj)

     -- 02: Koda velikosti vrat (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Priljubljeni standardni modeli

     -- VH210-02: 1/4", spodnja cev, 3-položajni center zaprt (najbolj razširjeno)

     -- VH200-02: 1/4", stranske cevi, 3-položajni center zaprt

     -- VH201-02: 1/4", stranske cevi, 3-položajni sredinski izpuh

    -- VH310-03: 3/8", spodnja cev, 3-položajni center zaprt

 Glavne prednosti izdelka

  1. Intuitivno upravljanje z vgrajenim zaklepom položaja

      90° vrtljiv ročaj z jasno vidnim položajem stikala; integrirano mehansko zaklepanje položaja preprečuje nenamerno napačno delovanje.

  2. Tri možnosti sredinske funkcije za različne delovne pogoje

     -- Sredinsko zaprto (200/210): Ohranite vpenjalni tlak cilindra med zaustavitvijo opreme

     -- Sredinski izpuh (201/211): Varna razbremenitev tlaka in odzračevanje celotnega sistema za vzdrževanje

     -- 2-položaj (202/212): preprosto dvosmerno preklapljanje brez vmesnega položaja zadrževanja

  3. Zelo prilagodljiva večnamenska zasnova

     Podpira postavitve stranskih in spodnjih cevi; Na voljo sta dva načina namestitve: podometna montaža na ploščo ali neposredna pritrditev na telo ventila.

  4. Robustna, dolga življenjska doba in brez vzdrževanja

      Vzdržljiva rotacijska tesnilna struktura z izjemno odpornostjo proti prahu in kontaminaciji; ni potrebno rutinsko mazanje ali vzdrževanje.

Tipični scenariji uporabe

     -- Ročno dvosmerno preklapljanje za pnevmatske cilindre

     -- Začasno ročno krmiljenje, odzračevanje tlaka med zagonom in vzdrževanjem opreme

     -- Izolacija zaustavitve v sili in izklop vira zraka za varnostno zaporo stroja

     -- Ročne sprožilne postaje za polavtomatsko proizvodno opremo

     -- Testne mize za demonstracijo pnevmatskega vezja in osnovno krmiljenje

Povzetek v enem stavku

     4-potni ročni rotacijski ročni ventil SOLH VH ima vrtljivo delovanje za 90°, tri zamenljive sredinske funkcije, možnosti stranskih/spodnjih cevi in ​​metode namestitve dvojne plošče/ventila, ki služi kot standardna univerzalna komponenta za ročno pnevmatsko preklapljanje, zagon na mestu in izolacijo varnostnega zračnega tokokroga.
